รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ 3G SDI BiDi SFP | อัตราบิต: | 50 Mb/s - 2.97 Gb/s |
|---|---|---|---|
| ความยาวคลื่น: | TX1550nm/RX1310nm | ส่วนประกอบ: | DFB เลเซอร์ PIN |
| ตัวเชื่อมต่อ: | Simplex LC | ระยะทาง: | 40 กม. สำหรับ 3G-SDI |
| การรับประกัน: | 3 ปี | OEM/ODM: | ได้รับการสนับสนุน |
| คีย์เวิร์ด: | วิดีโอดิจิตอล 3G SFP | ||
| เน้น: | โมดูลรับส่งสัญญาณ RX1310nm,โมดูลรับส่งสัญญาณ TX1550nm,SMPTE SFP |
||

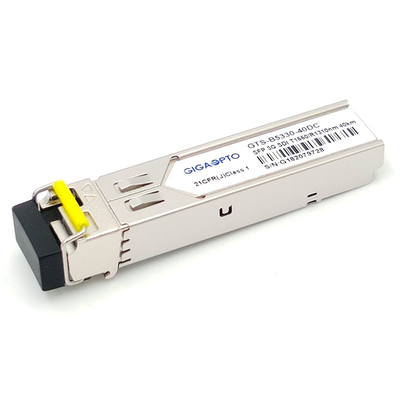

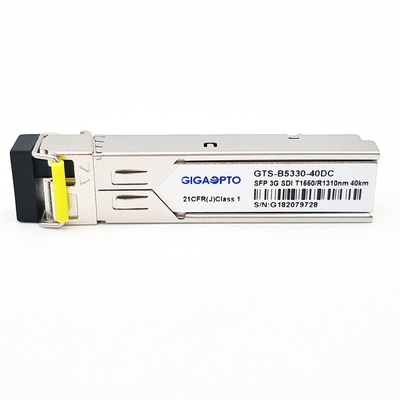

3Gb/s BiDi SFP TX1550nm/RX1310nm 40km วิดีโอรูปแบบพยาธิวิทยาโมดูลรับส่งสัญญาณสำหรับ SD/HD/3G-SDI LC SMF DDM MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G SDI BiDi SFP | ส่วนจำนวน | GTS-B5330-40DC |
| อัตราบิต | 50Mb/s - 2.97Gb/s | การกำหนด PIN | MSA |
| ประเภทโมดูล | เครื่องส่ง + เครื่องรับ | อุณหภูมิ | คอม |
| ความยาวคลื่น | TX1550nm/RX1310nm | ระยะไฟเบอร์ | 40km @ G.652 |
| อินเตอร์เฟซ | Simplex LC | ประเภทไฟเบอร์ | ไฟเบอร์โหมดเดียว |
| ประเภทเครื่องส่งสัญญาณ | DFB BiDi | ประเภทผู้รับ | เข็มหมุด |
| การจ่ายแรงดัน | 3.3V | ปัจจุบัน (สูงสุด) | 450mA |
| TX Optical Power | -2~ +3dBm | ความไว Rx (3G-SDI) | < -18dB (PBRS)2 |
| ความไว Rx (HD-SDI) | < -21dB (PBRS)2 | ||
| ความไว Rx (SD-SDI) | < -22dB (PBRS)2 | ||
| อัตราการสูญพันธุ์ | >5.0dB | ความอิ่มตัวของตัวรับ | > 0dBm |
| รูปแบบทางพยาธิวิทยา | ค่าเริ่มต้น | การวินิจฉัยตามเวลาจริง | ได้รับการสนับสนุน |
| OEM/ODM | ได้รับการสนับสนุน | โปรโตคอล | SFP MSA |
| แอปพลิเคชั่น | SMPTE 297-2006 อินเทอร์เฟซแบบไฟฟ้ากับออปติคัลที่สอดคล้องกับเราเตอร์วิดีโอความหนาแน่นสูง | ||
คำอธิบาย
GTS-B5330-40DC ของ Gigaopto เป็นโมดูลตัวรับส่งสัญญาณแสง BiDi SFP แบบไฟเบอร์ 1 ตัวที่ออกแบบมาเพื่อส่งและรับสัญญาณดิจิทัลอนุกรมออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006
ตัวรับส่งสัญญาณถูกออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 2.97Gbps และรองรับรูปแบบทางพยาธิวิทยา SDI สำหรับ SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M อัตราอนุกรม ระยะทางสูงสุด 40 กม. สามารถทำได้ด้วยสัญญาณทางพยาธิวิทยา 3Gbps ในครั้งเดียว ไฟเบอร์โหมด (SMF) พร้อมขั้วต่อ LC แบบซิมเพล็กซ์
มีเครื่องส่งสัญญาณเลเซอร์ DFB ขนาด 1310nmส่วนเครื่องรับใช้พรีแอมพลิฟายเออร์ตัวตรวจจับ 1550nm ในตัวที่ติดตั้งในส่วนหัวออปติคัลและไอซีหลังขยายสัญญาณแบบจำกัด
ตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2C
หมายเหตุ: หน่วยแบบสองทิศทางนี้ต้องใช้กับตัวรับส่งสัญญาณอื่น (GTS-B3530-40DC ของเรา) หรืออุปกรณ์เครือข่ายที่มีความยาวคลื่นเสริม
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
