รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | SD/HD/3G SDI Bi-Directional SFP เครื่องรับส่งสัญญาณ | อัตราข้อมูล: | 3Gb/s |
|---|---|---|---|
| ความยาวคลื่น: | TX1310nm/RX1550nm | ส่วนประกอบ: | DFB + PIN |
| อินเตอร์เฟซ: | LC | เข้าถึง: | 40 กม. สำหรับ 3G-SDI |
| การรับประกัน: | 3 ปี | OEM/ODM: | ได้รับการสนับสนุน |
| คีย์เวิร์ด: | SD/HD/3G SFP BiDi Transceiver โมดูล | ||
| เน้น: | เครื่องรับส่งสัญญาณ SDI วิดีโอ SFP,เครื่องรับส่งสัญญาณวิดีโอ SFP 3G,เครื่องรับส่งสัญญาณ SDI |
||

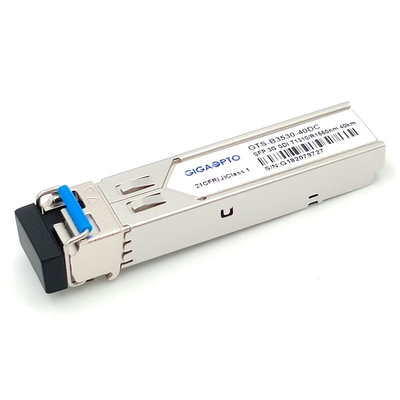

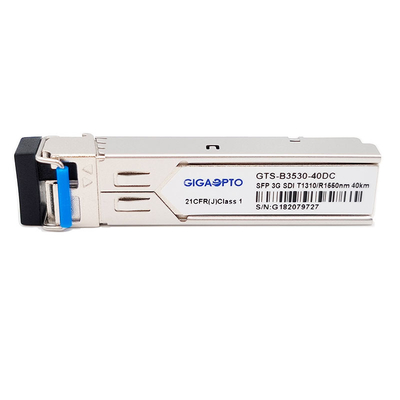

SD/HD/3G SDIวีดีโอSFP BIDILC TX1310nm RX1550nm 40km โมดูลตัวรับส่งสัญญาณ MSA
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G SDI สองทิศทาง SFP | ส่วนจำนวน | GTS-B3530-40DC |
| อัตราข้อมูล | 2.97Gb/s | MSA/ไม่ใช่ MSA Pinout | MSA |
| โมดูล-ประเภท | ตัวรับส่งสัญญาณ | อุณหภูมิในการทำงาน | 0 °C ถึง 70 °C |
| ความยาวคลื่น | TX1310nm/RX1550nm | ระยะแสงสูงสุด | 40km |
| ตัวเชื่อมต่อ | LC Simplex UPC | ประเภทสายเคเบิล | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB BiDi | ประเภทผู้รับ | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | รวมกระแส (สูงสุด) | 450mA |
| TX Optical Power | -2~ +3dBm | ความไว Rx (3G-SDI) | < -18dB (PBRS)2 |
| ความไว Rx (HD-SDI) | < -21dB (PBRS)2 | ||
| ความไว Rx (SD-SDI) | < -22dB (PBRS)2 | ||
| อัตราการสูญพันธุ์ | >5.0dB | โอเวอร์โหลด | > 0dBm |
| รูปแบบทางพยาธิวิทยา | สนับสนุน | DDM | ใช่ |
| OEM/ODM | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| แอปพลิเคชัน | มาตรฐาน Serial Digital Interface (SDI) SMPTE 297-2006 อินเทอร์เฟซไฟฟ้าและออปติคัลที่เข้ากันได้ จอแสดงผลดิจิตอลระยะไกลหรือระบบเฝ้าระวังความปลอดภัย ถ่ายทอดวิดีโออย่างมืออาชีพ ระบบโรงภาพยนตร์ดิจิตอล |
||
คำอธิบาย
GTS-B3530-40DC ของ Gigaopto เป็นโมดูลตัวรับส่งสัญญาณแสง BiDi SFP แบบไฟเบอร์ 1 ตัวที่ออกแบบมาเพื่อส่งและรับสัญญาณดิจิทัลอนุกรมออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006
ตัวรับส่งสัญญาณถูกออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 2.97Gbps และรองรับรูปแบบทางพยาธิวิทยา SDI สำหรับ SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M อัตราอนุกรม ระยะทางสูงสุด 40 กม. สามารถทำได้ด้วยสัญญาณทางพยาธิวิทยา 3Gbps ในครั้งเดียว ไฟเบอร์โหมด (SMF) พร้อมขั้วต่อ LC แบบซิมเพล็กซ์
มีเครื่องส่งสัญญาณเลเซอร์ DFB ขนาด 1310nmส่วนเครื่องรับใช้พรีแอมพลิฟายเออร์ตัวตรวจจับ 1550nm ในตัวที่ติดตั้งในส่วนหัวออปติคัลและไอซีหลังขยายสัญญาณแบบจำกัด
ตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2C
หมายเหตุ: หน่วยสองทิศทางนี้ต้องใช้กับตัวรับส่งสัญญาณอื่น (GTS-B5330-40DC ของเรา) หรืออุปกรณ์เครือข่ายที่มีความยาวคลื่นเสริม
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
