รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณออปติคัล 3G SMPTE BiDi | แบนด์วิดธ์: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| ความยาวคลื่น: | TX1550nm/RX1310nm | ส่วนประกอบ: | DFB เลเซอร์/PIN |
| ตัวเชื่อมต่อ: | Simplex LC | ระยะทาง: | 10 กม. สำหรับ 3G-SDI |
| คีย์เวิร์ด 1: | โมดูล SD/HD/3G SFP BiDi | คำสำคัญ2: | SD/HD/3G ออกอากาศ SFP |
| เน้น: | 3Gb / S โหมดเดียว BiDi SFP,10km โหมดเดียว BiDi SFP,โมดูล BiDi SFP |
||
3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km โมดูลเครื่องส่งสัญญาณและตัวรับสัญญาณสำหรับ SD/HD/3G-SDI LC SMF DDM
คุณสมบัติการทำงาน
| พีชื่อผลิตภัณฑ์ | 3G SMPTE BiDi SFP | ส่วนจำนวน | GTS-B5330-10DC |
| อัตราบิต | 50Mbit/s - 2.97Gbit/s | MSA Pinout | ใช่ |
| โมดูล-ประเภท | เครื่องส่ง + เครื่องรับ | อุณหภูมิ | คอม |
| ความยาวคลื่น | TX1550nm/RX1310nm | ระยะไฟเบอร์ | 10km |
| ตัวเชื่อมต่อ | Simplex LC | ประเภทไฟเบอร์ | SMF |
| LD Type | DFB BiDi | ประเภท PD | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | รวมกระแส (ทั่วไป) | 200mA |
| TX เพาเวอร์ (dBm) | -5~0dBm | ความไวสำหรับ SMPTE 424M 2.97 Gb/s | < -18dBm (พยาธิวิทยา) |
| ความไวสำหรับ SMPTE 292M 1.485 Gb/s | < -20dBm (พยาธิวิทยา) | ||
| อัตราการสูญพันธุ์ | >5.0dB | พลัง-งบประมาณ | 12dB |
| รูปแบบทางพยาธิวิทยา | สนับสนุน | DDM | ใช่ |
| ความปลอดภัยของเลเซอร์ | ชั้น 1 | OEM/ODM | ได้รับการสนับสนุน |
| โปรโตคอล | SFP MSA | ||
| แอปพลิเคชัน | SD/HD/3G SDI | ||
คำอธิบาย

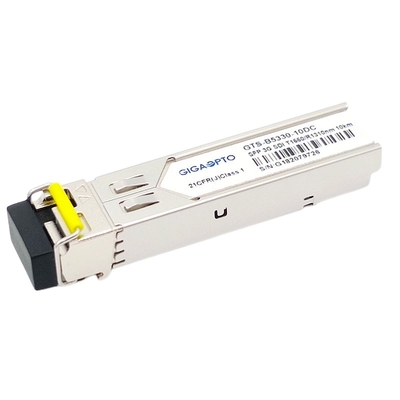

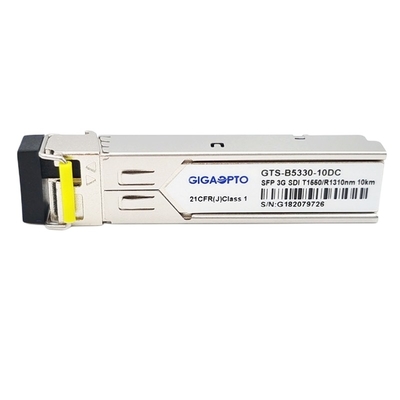

GTS-B5330-10DC ของ Gigaopto เป็นโมดูลตัวรับส่งสัญญาณแสง SFP แบบสองทิศทางแบบสองทิศทาง 1 ตัวที่ออกแบบมาเพื่อส่งและรับสัญญาณดิจิทัลอนุกรมออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006
ตัวรับส่งสัญญาณถูกออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 2.97Gbps และรองรับรูปแบบทางพยาธิวิทยา SDI สำหรับ SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M อัตราอนุกรม ระยะทางสูงสุด 10 กม. สามารถทำได้ด้วยสัญญาณพยาธิสภาพ 3Gbps ผ่านสัญญาณเดียว ไฟเบอร์โหมด (SMF) พร้อมขั้วต่อ LC แบบซิมเพล็กซ์
มีเครื่องส่งสัญญาณเลเซอร์ DFB ขนาด 1550 นาโนเมตรส่วนเครื่องรับใช้พรีแอมพลิฟายเออร์เครื่องตรวจจับ 1310nm ในตัวที่ติดตั้งในส่วนหัวออปติคัลและไอซีหลังขยายสัญญาณแบบจำกัด
ตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2C
หมายเหตุ: หน่วยสองทิศทางนี้ต้องใช้กับตัวรับส่งสัญญาณหรืออุปกรณ์เครือข่ายอื่นที่มีความยาวคลื่นเสริม
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
