รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | วิดีโอดิจิตอล 3G BiDi SFP | แบนด์วิดธ์: | 50 Mbps - 2.97 Gbps |
|---|---|---|---|
| ความยาวคลื่น: | 1310nm-TX/1550nm-RX | ส่วนประกอบทางแสง: | DFB+PIN |
| ตัวเชื่อมต่อ: | Simplex LC | การแพร่เชื้อ: | 10 กม. สำหรับ 3G-SDI |
| การรับประกัน: | 3 ปี | คีย์เวิร์ด 1: | SD/HD/3G SFP BiDi Transceiver โมดูล |
| คำสำคัญ2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| เน้น: | MSA SFP BiDi,วิดีโอ SFP BiDi,โมดูลเครื่องรับส่งสัญญาณ 10km |
||
3G BiDi SFP 1310nm-TX/1550nm-RX 10 กม. รูปแบบพยาธิวิทยารูปแบบโมดูลรับส่งสัญญาณสำหรับ SD/HD/3G-SDI LC SMF DMI MSA Pinout
คุณสมบัติการทำงาน

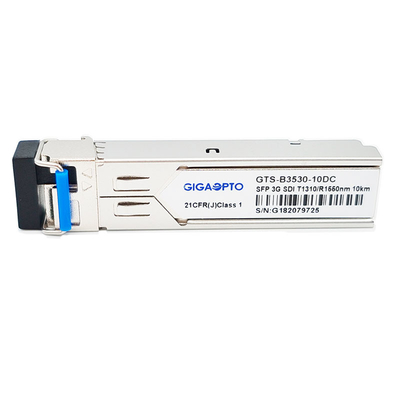

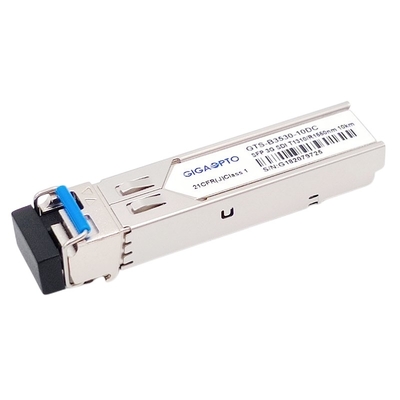

| ชื่อผลิตภัณฑ์ | วิดีโอดิจิตอล 3G BiDi SFP | ส่วนจำนวน | GTS-B3530-10DC |
| อัตราข้อมูล | 2.97Gb/s | MSA Pinout | ใช่ |
| โมดูล-ประเภท | ตัวรับส่งสัญญาณ | อุณหภูมิในการทำงาน | 0 °C ถึง 70 °C |
| ความยาวคลื่น | 1310nm-TX/1550nm-RX | ระยะทาง | 10km |
| ตัวเชื่อมต่อ | LC | สื่อ | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB BiDi | ประเภทผู้รับ | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | รวมกระแส (ทั่วไป) | 200mA |
| TX Optical Power | -5~0dBm | รับความไว | < -18dB (PRBS 223-1, BER=1E-12 ) |
| อัตราการสูญพันธุ์ | >5.0dB | Powerbudget | 13dB |
| รูปแบบทางพยาธิวิทยา | ค่าเริ่มต้น | การวินิจฉัย | ใช่ |
| OEM/ODM | ได้รับการสนับสนุน | Warrnty | 3 ปี |
| แอปพลิเคชัน | SD/HD/3G SDI | ||
คำอธิบาย
GTS-B3530-10DC ของ Gigaopto เป็นโมดูลตัวรับส่งสัญญาณแสง SFP แบบสองทิศทางแบบไฟเบอร์ 1 ทิศทางที่ออกแบบมาเพื่อส่งและรับสัญญาณดิจิทัลอนุกรมออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006
ตัวรับส่งสัญญาณถูกออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 2.97Gbps และรองรับรูปแบบทางพยาธิวิทยา SDI สำหรับ SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M อัตราอนุกรม ระยะทางสูงสุด 10 กม. สามารถทำได้ด้วยสัญญาณพยาธิสภาพ 3Gbps ผ่านสัญญาณเดียว -mode fiber (SMF) พร้อมขั้วต่อ LC แบบง่าย
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB ขนาด 1310 นาโนเมตร, โฟโตไดโอด PIN 1550 นาโนเมตรที่รวมเข้ากับเครื่องขยายสัญญาณพรีอิมพีแดนซ์ทรานส์อิมพีแดนซ์ (TIA), รีคล็อกเกอร์ และตัวควบคุม MCUตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2C
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
