รายละเอียดสินค้า:
|
| สิ่งของ: | 3G SMPTE วิดีโอ CWDM SFP | แบนด์วิดธ์: | 50 Mbit/s - 2.97 Gbit/s |
|---|---|---|---|
| ความยาวคลื่น/ช่อง: | 1270~1610nm/C21~C61 CWDM | ส่วนประกอบทางแสง: | DFB/PIN |
| อินเตอร์เฟซ: | ดูเพล็กซ์ LC | ระยะทาง: | 40km |
| การรับประกัน: | 36 เดือน | คีย์เวิร์ด 1: | SD/HD/3G SDI CWDM SFP |
| คำสำคัญ2: | เครื่องรับส่งสัญญาณ SDI ST420 3G | ||
| เน้น: | โมดูลตัวรับส่งสัญญาณ SFP 3Gb / S,โมดูลตัวรับส่งสัญญาณวิดีโอ SFP,เครื่องรับส่งสัญญาณ CWDM |
||
3G-SDIMSAวิดีโอ SFP CWDM โมดูลเครื่องรับส่งสัญญาณแสง 1271 ~ 1611nm40 กม. SMF LC DOM
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G-SD/HD/3G-SDI SFP | ส่วนจำนวน | GTS-Cxx30-40DC |
| แบนด์วิดธ์ | 50 Mbps - 2.97 Gbps | MSA Pinout | ใช่ |
| โมดูล-ประเภท | เครื่องส่ง + เครื่องรับ | สิ่งแวดล้อม | ขณะทำงาน: 0 °C ถึง 70 °C |
| ช่องความยาวคลื่น | CWDM (1270~1610)นาโนเมตร | การเข้าถึงสูงสุด | 40km |
| ประเภทตัวเชื่อมต่อ | ดูเพล็กซ์ LC | สื่อ | SMF G.652 |
| ประเภทเครื่องส่งสัญญาณ | DFB CWDM | ประเภท PD | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | รวมปัจจุบัน | 400mA (สูงสุด) |
| กำลังขับของเครื่องส่งสัญญาณ | -2 ~ +3dBm | ความไว Rx (SD-SDI) | < -20dB (PRBS) |
| ความไว Rx (HD-SDI) | < -20dB (PRBS) | ||
| ความไว Rx (3G-SDI) | < -20dB (PRBS) | ||
| อัตราการสูญพันธุ์ | >5.0dB | RX โอเวอร์โหลด | > 0dBm |
| รูปแบบทางพยาธิวิทยา | ค่าเริ่มต้น | DDMI | ใช่ |
| เวลารับประกัน | 3 ปี | OEM/ODM | ได้รับการสนับสนุน |
| แอปพลิเคชัน | SMPTE 424M (2.97Gb/s), SMPTE 292M (1.485Gb/s), SMPTE 259M (270/360Mb/s), เราเตอร์วิดีโอความหนาแน่นสูง, กล้องถ่ายทอดสด, Gigabit Ethernet, OC-48 และ 2x Fibre Channel | ||
คำอธิบายของวิดีโอดิจิตอล3G CWDM SFP 1270nm ~ 1610nm40kmซีรีส์เครื่องรับส่งสัญญาณ
โมดูลรับส่งสัญญาณ 3G-SDI CWDM SFP นี้ออกแบบมาสำหรับอัตราการส่ง/รับข้อมูลสองช่องสัญญาณจาก 50Mbps ถึง 2.97Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งเมื่อมีรูปแบบทางพยาธิวิทยา SDI สำหรับ SMPTE259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M ซีเรียล อัตราระยะการส่งข้อมูลสูงสุดสามารถเข้าถึงได้ถึง 40 กม. ผ่านเส้นใยโหมดเดียว (SMF) พร้อมขั้วต่อ LC แบบดูเพล็กซ์
โมดูลนี้ทำงานที่ความยาวคลื่นที่ระบุของความยาวคลื่น CWDMมีความยาวคลื่นศูนย์สิบแปดช่วงตั้งแต่ 1270nm ถึง 1610nm โดยแต่ละขั้นตอนคือ 20nm ซึ่งจะช่วยให้ลูกค้าเพิ่มแบนด์วิดท์ของโครงสร้างพื้นฐานออปติคัลวิดีโอที่มีอยู่โดยไม่ต้องเพิ่มเส้นใยใหม่
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2C
โมดูลนี้สอดคล้องกับ SMPTE 297M-2006 อย่างสมบูรณ์

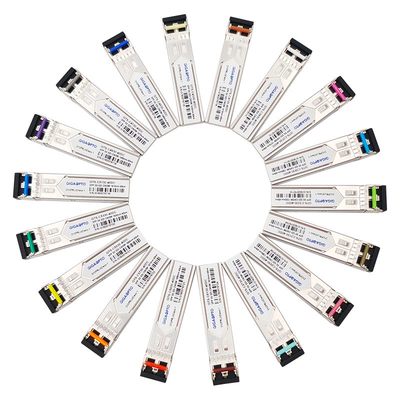

ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย- วิดีโอดิจิตอล 3G CWDM | CWDM Channel | เข้าถึง | MSA | สลักสี |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm / -C27 | 40km | Y | สีม่วงอ่อน |

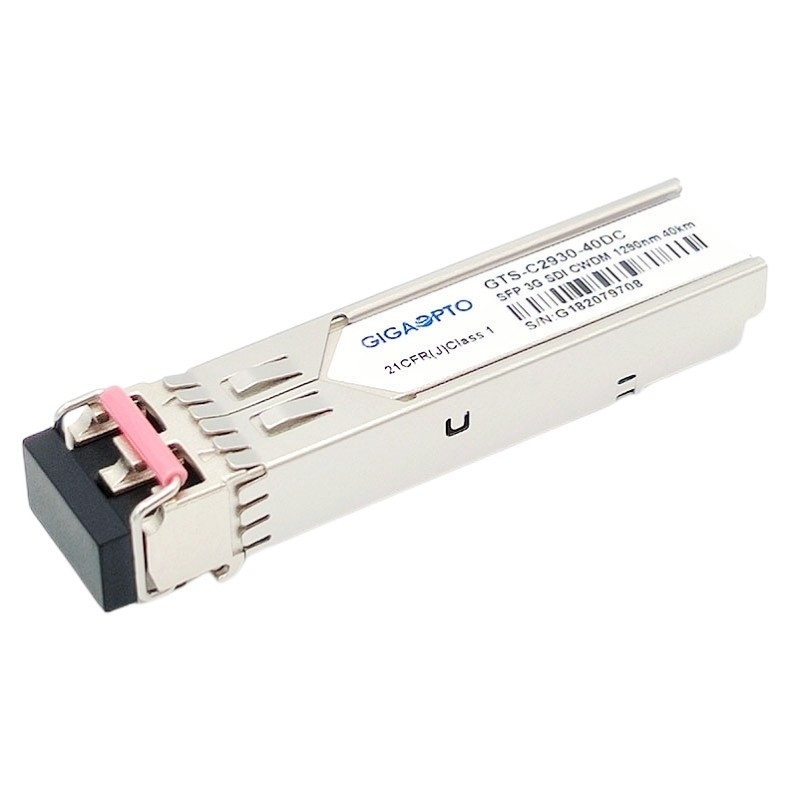

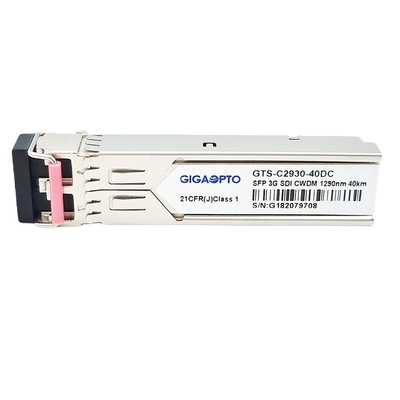

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/ -C29 | 40km | Y | ฟ้าคราม |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/ -C31 | 40km | Y | เหลืองเขียว |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/ -C33 | 40km | Y | สีเหลืองสด |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/ -C35 | 40km | Y | สีชมพู |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/ -C37 | 40km | Y | สีเบจ |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/ -C39 | 40km | Y | สีขาว |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/ -C41 | 40km | Y | เงิน |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/ -C43 | 40km | Y | สีดำ |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/ -C45 | 40km | Y | ส้มเหลือง |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm / -C47 | 40km | Y | สีเทา |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/ -C49 | 40km | Y | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/ -C51 | 40km | Y | สีฟ้า |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/ -C53 | 40km | Y | เขียว |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/ -C55 | 40km | Y | สีเหลือง |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/ -C57 | 40km | Y | ส้ม |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/ -C59 | 40km | Y | สีแดง |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/ -C61 | 40km | Y | สีน้ำตาล |
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
3G SMPTE วิดีโอ CWDM SFP, 1270nm-1610nm, 40km Dual LC, MSA Pinout
