รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ CWDM SFP 3G-SDI | อัตราบิต: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| ความยาวคลื่น: | 1270~1610nm CWDM | ตัวเชื่อมต่อ: | ดูเพล็กซ์ LC |
| ระยะทาง: | 20km | การรับประกัน: | 3 ปี |
| คีย์เวิร์ด 1: | โมดูลตัวรับส่งสัญญาณ 3G CWDM SFP | คำสำคัญ2: | ตัวรับส่งสัญญาณแสงวิดีโอ SFP |
| เน้น: | โมดูลตัวรับส่งสัญญาณ 3G SFP,โมดูลตัวรับส่งสัญญาณ SDI SFP,โมดูลตัวรับส่งสัญญาณ CWDM 1610nm |
||
MSA CWDM1270~1610nmSFP Transceiver สำหรับ SD/HD/3G-SDI Transmitter & Receiver รูปแบบพยาธิวิทยาวิดีโอ SFP Transceiver โมดูล
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G CWDM วิดีโอ SFP | อัตราบิต | 50Mbit/s - 2.97Gbit/s |
| ประเภทโมดูล | เครื่องส่ง + เครื่องรับ | MSA/ไม่ใช่ MSA Pinout | MSA |
| ฟอร์มแฟกเตอร์ | SFP | อุณหภูมิในการทำงาน | ทางการค้า |
| ช่องความยาวคลื่น | CWDM (1270~1610)นาโนเมตร | ระยะทาง | 20km |
| ขั้วต่อออปติคัล | ดูเพล็กซ์ LC | สื่อ | SMF |
| ประเภทเลเซอร์ | DFB CWDM | ประเภท PD | เข็มหมุด |
| การจ่ายแรงดัน | 3.3V | อุปทานปัจจุบัน | 400mA (ประเภท) |
| TX Power | -5~0dBm | ตัวรับความไว | < -18dB |
| พลังงาน-งบประมาณ | 13dB | ตัวรับโอเวอร์โหลด | > -3dBm |
| DDM/DMI | ได้รับการสนับสนุน | อัตราการสูญพันธุ์ | >6dB |
| รูปแบบทางพยาธิวิทยา | กับ | การรับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | น้ำหนัก | 25gram |
| แอปพลิเคชัน | SD/HD/3G SDI | ||
รายละเอียดสินค้าของ3G-SDI CWDM SFP 1270nm~1610nm ตัวรับส่งสัญญาณ Series
โมดูลรับส่งสัญญาณ 3G-SDI CWDM SFP นี้ออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 2.97Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งเมื่อมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE259M, SMPTE 344M, SMPTE 292M และ SMPTE 424Mโมดูลนี้สอดคล้องกับ SMPTE 297M-2006 อย่างสมบูรณ์
ให้ระยะการส่งข้อมูลสูงสุด 20 กม. ผ่านไฟเบอร์โหมดเดียวที่สัญญาณทางพยาธิวิทยา 2.97Gbpsสามารถใช้ได้กับช่อง CWDM ทั้ง 18 ช่องตั้งแต่ความยาวคลื่น 1271nm ถึง 1611nm ซึ่งช่วยให้ลูกค้าเพิ่มแบนด์วิดท์ของโครงสร้างพื้นฐานออปติคัลวิดีโอที่มีอยู่โดยไม่ต้องเพิ่มเส้นใยใหม่
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
การตรวจสอบการวินิจฉัยทางดิจิทัล (DDM) ในตัวช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานแบบเรียลไทม์
คุณสมบัติ
แอปพลิเคชัน
ข้อมูลการสั่งซื้อ

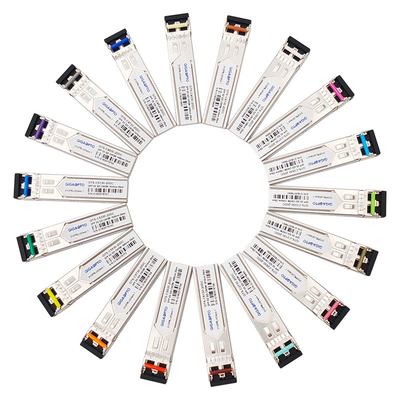

| ส่วนจำนวน | คำอธิบาย | อัตราข้อมูล | CWDM Channel | ระยะทางเคเบิล | สลักสี |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm PIN 20km SMF Dual LC MSA | 3G | 1270nm / -C27 | 20km | สีม่วงอ่อน |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm PIN 20km SMF Dual LC MSA | 3G | 1290nm/ -C29 | 20km | ฟ้าคราม |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm PIN 20km SMF Dual LC MSA | 3G | 1310nm/ -C31 | 20km | เหลืองเขียว |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm PIN 20km SMF Dual LC MSA | 3G | 1330nm/ -C33 | 20km | สีเหลืองสด |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm PIN 20km SMF Dual LC MSA | 3G | 1350nm/ -C35 | 20km | สีชมพู |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm PIN 20km SMF Dual LC MSA | 3G | 1370nm/ -C37 | 20km | สีเบจ |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm PIN 20km SMF Dual LC MSA | 3G | 1390nm/ -C39 | 20km | สีขาว |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm PIN 20km SMF Dual LC MSA | 3G | 1410nm/ -C41 | 20km | เงิน |
| GTS-C430-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm PIN 20km SMF Dual LC MSA | 3G | 1430nm/ -C43 | 20km | สีดำ |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm PIN 20km SMF Dual LC MSA | 3G | 1450nm/ -C45 | 20km | ส้มเหลือง |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm PIN 20km SMF Dual LC MSA | 3G | 1470nm / -C47 | 20km | สีเทา |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm PIN 20km SMF Dual LC MSA | 3G | 1490nm/ -C49 | 20km | Vlolet |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm PIN 20km SMF Dual LC MSA | 3G | 1510nm/ -C51 | 20km | สีฟ้า |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm PIN 20km SMF Dual LC MSA | 3G | 1530nm/ -C53 | 20km | เขียว |

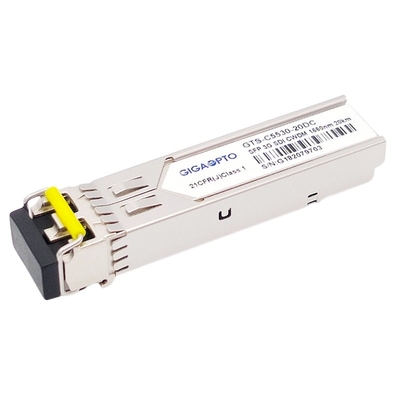

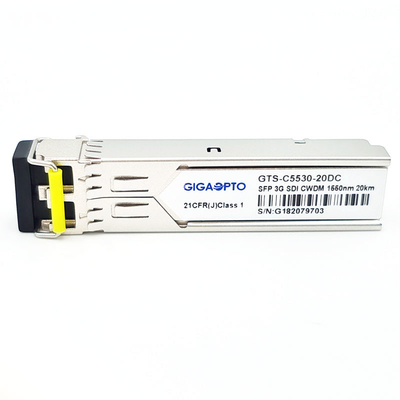

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm PIN 20km SMF Dual LC MSA | 3G | 1550nm/ -C55 | 20km | สีเหลือง |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm PIN 20km SMF Dual LC MSA | 3G | 1570nm/ -C57 | 20km | ส้ม |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm PIN 20km SMF Dual LC MSA | 3G | 1590nm/ -C59 | 20km | สีแดง |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm PIN 20km SMF Dual LC MSA | 3G | 1610nm/ -C61 | 20km | สีน้ำตาล |
คำจำกัดความของ PIN
3G SDI CWDM SFP, 1270nm-1610nm, 20km Dual LC, MSA Pinout
