รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | โมดูลรับส่งสัญญาณ 3G-SDI | ช่วงความเร็ว: | 50 Mbit/s - 2.97 Gbit/s |
|---|---|---|---|
| ความยาวคลื่นกลาง: | 1550NM | ส่วนประกอบ LD/PD: | DFB/PIN |
| อินเตอร์เฟซ: | ดูเพล็กซ์ LC | ระยะทางเคเบิล: | 40km |
| MSA/ไม่ใช่ MSA: | MSA | การรับประกัน: | 3 ปี |
| คีย์เวิร์ด 1: | 3G-SDI SFP 1550nm 40km | คำสำคัญ2: | 3G SDI SFP, โมดูลวิดีโอ 3G-SDI |
40km 1550nm DFB/PIN โมดูลตัวรับส่งสัญญาณและตัวรับส่งสัญญาณพร้อมรูปแบบทางพยาธิวิทยาของวิดีโอ MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G-SD/HD/3G-SDI SFP | อัตราบิต | 50 Mbit/s - 2.97 Gbit/s |
| ประเภทโมดูล | เครื่องส่ง + เครื่องรับ | MSA/ไม่ใช่ MSA | MSA |
| บรรจุภัณฑ์ | SFP | ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่นกลาง | 1310nm | การเข้าถึงสายเคเบิลสูงสุด | 40km |
| ตัวเชื่อมต่อ | LC แบบคู่ | ประเภทไฟเบอร์ | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB | ประเภทผู้รับ | เข็มหมุด |
| กำลังส่งสัญญาณ | -2 ~ +3dBm | อัตราการสูญพันธุ์ | > 5 เดซิเบล |
| ความไว Rx @ SD-SDI | <-16dBm | ความไว Rx @ HD-SDI | <-15dBm |
| ความไว Rx @ 3G-SDI | <-14dBm | ตัวรับโอเวอร์โหลด | > 0dBm |
| การใช้พลังงาน | ≤1W | โดม | รองรับเป็นค่าเริ่มต้น |
| โปรโตคอล | SFP MSA | เวลารับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | หมายเลขชิ้นส่วน |
GTS-L1530-40DC |
| การสนับสนุนรูปแบบทางพยาธิวิทยาของวิดีโอ | ใช่ | ||
| แอปพลิเคชัน |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) เราเตอร์วิดีโอความหนาแน่นสูง กล้องออกอากาศ Gigabit Ethernet, OC-48 และ 2x Fibre Channel |
||
คำอธิบาย
ตัวรับส่งสัญญาณ GTS-L1530-40DC ของ Gigaopto เป็นโมดูลประสิทธิภาพสูงและคุ้มค่าสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอดูเพล็กซ์ผ่านไฟเบอร์โหมดเดี่ยว & การส่งสูงสุดสูงสุด 40 กม. ผ่านความยาวคลื่น 1550 นาโนเมตรตัวรับส่งสัญญาณได้รับการออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 2.97Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE259M, SMPTE 344M, SMPTE 292M และ SMPTE 424Mโมดูลนี้สอดคล้องกับ SMPTE 297M-2006 อย่างสมบูรณ์ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
เป็นไปตามมาตรฐาน SFP MSA, SFF-8472การตรวจสอบการวินิจฉัยทางดิจิทัล (DDM) ในตัวช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานแบบเรียลไทม์
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN

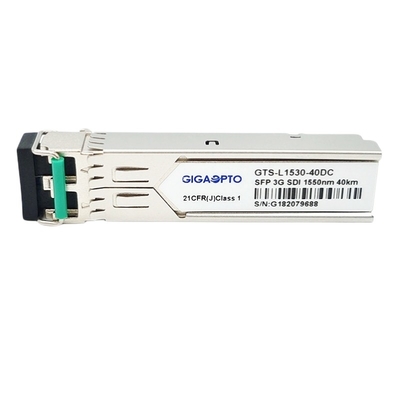

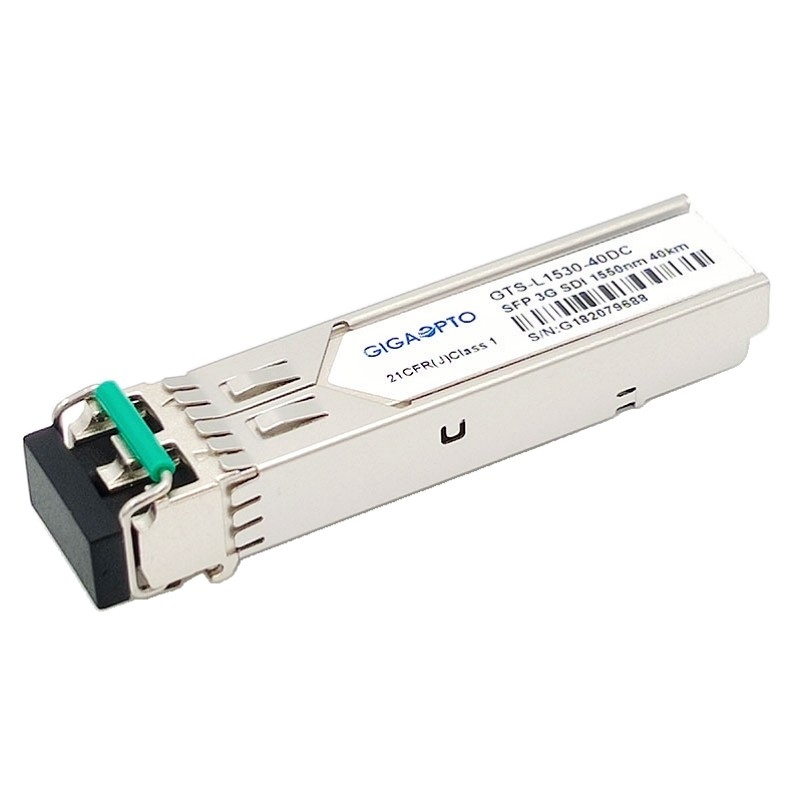

เครื่องรับส่งสัญญาณ 3G SDI SFP, 1550nm DFB + PIN, 40km Dual LC, MSA Pinout, SD / HD / 3G SDI
