รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | โมดูลรับส่งสัญญาณ 3G-SDI SFP | อัตราบิต: | 3Gbps |
|---|---|---|---|
| ความยาวคลื่น: | 1310nm | ตัวเชื่อมต่อ: | ดูเพล็กซ์ LC |
| ระยะทางสูงสุด: | 10km | โดม: | ได้รับการสนับสนุน |
| การรับประกัน: | 3 ปี | คีย์เวิร์ด: | 3G-SDI SFP 10KM |
| เน้น: | SMPTE วิดีโอ SFP,SMF วิดีโอ SFP,SDI SMPTE ตัวรับส่งสัญญาณ |
||

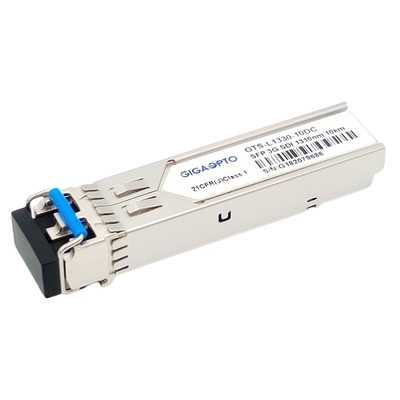

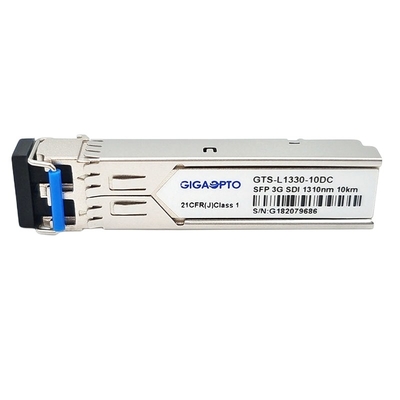

SMPTE 3G SDI SFP 1310nm 10km Dual LC ตัวส่งสัญญาณออปติคอล + โมดูลรับส่งสัญญาณ MSA Pinout
คำอธิบาย
GTS-L1330-10DC SMPTE 3G SDI Video Transceiver Module ของ Gigaopto ได้รับการออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 2.97Gbps ผ่านลิงค์การส่งสัญญาณไฟเบอร์โหมดเดี่ยวสูงสุด 10 กม. และได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งในสภาวะที่มี SDI พยาธิสภาพ รูปแบบสำหรับอัตราอนุกรม SMPTE259M, SMPTE 344M, SMPTE 292M และ SMPTE 424Mโมดูลนี้สอดคล้องกับ SMPTE 297M-2006 อย่างสมบูรณ์
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กได้ สอดคล้องกับข้อตกลง SFP Multi-Source (MSA) และสอดคล้องกับ SFF-8472
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G SDI LR SFP | แบนด์วิดธ์ | 50Mbit/s - 2.97Gbit/s |
| ประเภทโมดูล | เครื่องส่ง + เครื่องรับ | MSA/ไม่ใช่ MSA | MSA |
| ฟอร์มแฟกเตอร์ | SFP | ช่วงอุณหภูมิ | เชิงพาณิชย์/อุตสาหกรรม |
| ความยาวคลื่นกลาง | 1310nm | การเข้าถึงสูงสุด | 10km |
| ขั้วต่อไฟเบอร์ | LC แบบคู่ | ประเภทไฟเบอร์ | SMF |
| ประเภทเครื่องส่งสัญญาณ | ดีเอฟบี เลเซอร์ | ประเภทผู้รับ | PIN photo-detector |
| กำลังส่งสัญญาณ | -7 ~ -2 dBm | ความไว Rx (SD-SDI) | < -16dBm |
| ความไว Rx (HD-SDI) | < -15dBm | ||
| ความไว Rx (3G-SDI) | < -14dBm | ||
| อัตราการสูญพันธุ์ | > 5dB | ตัวรับโอเวอร์โหลด | > -3dBm |
| การใช้พลังงาน | ≤1W | เวลารับประกัน | 3 ปี |
| โดม | รองรับเป็นค่าเริ่มต้น | OEM/ODM | ใช่ |
| การสนับสนุนรูปแบบทางพยาธิวิทยาของวิดีโอ | อัตราอนุกรม SMPTE259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M | ||
| การปฏิบัติตามกฎระเบียบ | SFP MSA , SFF-8472, RoHS | ||
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
