รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | โมดูลตัวรับส่งสัญญาณ SDI SFP | แบนด์วิดธ์: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| ความยาวคลื่นกลาง: | 1310nm | ส่วนประกอบทางแสง: | FP/PIN |
| ตัวเชื่อมต่อ: | ดูเพล็กซ์ LC | ระยะทางเคเบิล: | 2km |
| การรับประกัน: | 3 ปี | คีย์เวิร์ด 1: | 3G SDI SFP 2 กม., OEM SDI SFP |
| คำสำคัญ2: | เครื่องรับส่งสัญญาณ SMPTE 3G SFP |

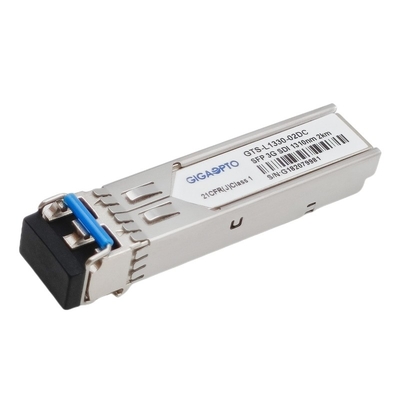

SMPTE 3G SDI SFP เครื่องรับส่งสัญญาณ 1310nm 2km Dual LC Optical Transmitter + โมดูลรับสัญญาณ MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | เครื่องรับส่งสัญญาณ SMPTE 3G SFP | แบนด์วิดธ์ | 50Mbit/s - 2.97Gbit/s |
| ประเภทโมดูล | เครื่องส่ง + เครื่องรับ | MSA/ไม่ใช่ MSA | MSA |
| ฟอร์มแฟกเตอร์ | SFP | ช่วงอุณหภูมิ | เชิงพาณิชย์/อุตสาหกรรม |
| ความยาวคลื่นกลาง | 1310nm | การเข้าถึงสูงสุด | 10km |
| ขั้วต่อไฟเบอร์ | LC แบบคู่ | ประเภทไฟเบอร์ | SMF |
| ประเภทเครื่องส่งสัญญาณ | FP | ประเภทผู้รับ | เข็มหมุด |
| กำลังส่งสัญญาณ | -8 ~ 0dBm | ความไว Rx (SD-SDI) | < -16dBm |
| ความไว Rx (HD-SDI) | < -15dBm | ||
| ความไว Rx (3G-SDI) | < -14dBm | ||
| อัตราการสูญพันธุ์ | > 5dB | ตัวรับโอเวอร์โหลด | > -3dBm |
| การใช้พลังงาน | ≤1W | เวลารับประกัน | 3 ปี |
| DOM/DDM | รองรับเป็นค่าเริ่มต้น | OEM/ODM | ใช่ |
| การสนับสนุนรูปแบบทางพยาธิวิทยาของวิดีโอ | อัตราอนุกรม SMPTE259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M | ||
| การปฏิบัติตามกฎระเบียบ | SFP MSA , SFF-8472,SMPTE 297M-2006 | ||
คำอธิบาย
GTS-L1330-10DC SMPTE 3G SDI Video Transceiver Module ของ Gigaopto ได้รับการออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 2.97Gbps ผ่านการเชื่อมโยงการรับส่งข้อมูลแบบไฟเบอร์โหมดเดียวสูงสุด 2 กม. และได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งในสภาวะที่มี SDI พยาธิสภาพ รูปแบบสำหรับอัตราอนุกรม SMPTE259M, SMPTE 344M, SMPTE 292M และ SMPTE 424Mโมดูลนี้สอดคล้องกับ SMPTE 297M-2006 อย่างสมบูรณ์
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ FP, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
3G SDI SFP นี้เข้ากันได้กับข้อตกลง SFP Multi-Source (MSA)ฟังก์ชันการตรวจสอบการวินิจฉัยทางดิจิทัลแบบเรียลไทม์มีให้ใช้งานผ่าน I2C ตามค่าเริ่มต้นโดย SFF-8472
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
3G SDI SFP Transceiver, 1310nm FP + PIN, 2km Dual LC, MSA Pinout, SD / HD / 3G SDI
