รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 6G SDI SMPTE SFP | อัตราข้อมูล: | 50Mbps~6Gbps |
|---|---|---|---|
| ประเภทโมดูล: | SFP | ประเภทตัวเชื่อมต่อ: | LC |
| ระยะทางเคเบิล: | 10km | คีย์เวิร์ด: | โมดูลตัวรับส่งสัญญาณวิดีโอ 6Gbps |
| เน้น: | โมดูลรับส่งสัญญาณวิดีโอ 1310nm,โมดูลรับส่งสัญญาณวิดีโอ 10km,sfp 6g |
||

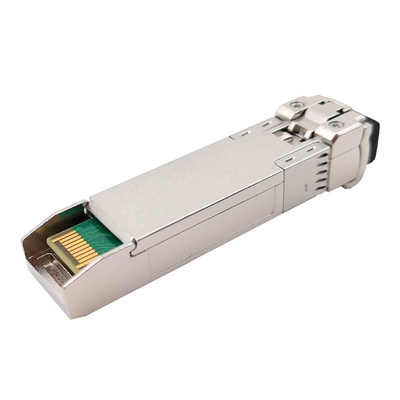

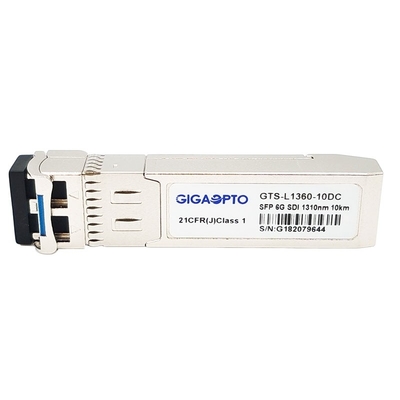

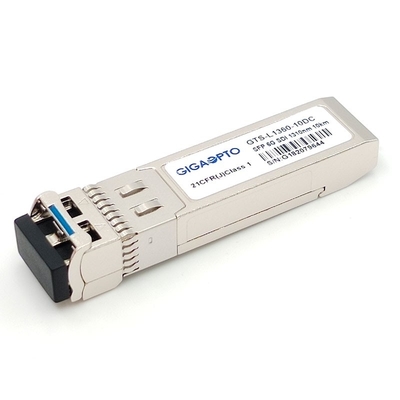

SMPTE 6G เครื่องรับส่งสัญญาณวิดีโอดิจิตอล Dual Fiber 1310nm 10km DOM MSA
คำอธิบาย
ตัวรับส่งสัญญาณวิดีโอไฟเบอร์คู่ขนาด 6Gbps นี้เป็นโมดูลประสิทธิภาพสูงและคุ้มค่าสำหรับแอปพลิเคชั่นส่งวิดีโอสองช่องทางผ่านไฟเบอร์โหมดเดียว
รองรับอัตราข้อมูลจาก 50Mbps ถึง 5.94Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M และ ST-2081ระยะทางสูงสุดของสายเคเบิลสามารถเข้าถึงได้ถึง 10 กม. ที่ความยาวคลื่น 1310 นาโนเมตรด้วยขั้วต่อ LC แบบดูเพล็กซ์
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และ IC ตัวรับส่งสัญญาณพร้อมชุดควบคุม MCU สำหรับ DDMโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส Iตัวรับส่งสัญญาณเข้ากันได้กับข้อตกลง SFP Multi-Source (MSA) และ SFF-8472
ข้อกำหนดการทำงานของ 6Gb/s MSA 1310nm 10km DOM LC SMF เครื่องส่งและรับสัญญาณวิดีโอรูปแบบพยาธิวิทยาโมดูลรับส่งสัญญาณ
| ชื่อผลิตภัณฑ์ | 6G SDI SMPTE SFP | อัตราข้อมูล | 50Mbps~5.94Gb/s |
| ประเภทโมดูล | ตัวรับส่งสัญญาณ | MSA/ไม่ใช่ MSA | MSA |
| ฟอร์มแฟกเตอร์ | SFP | ช่วงอุณหภูมิ | ขณะทำงาน:0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่น | 1310nm | สายส่ง | 10km |
| ขั้วต่อไฟเบอร์ | LC | ประเภทไฟเบอร์ | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB | ประเภทผู้รับ | เข็มหมุด |
| กำลังส่งสัญญาณ | -5 ~ -2 dBm | อัตราการสูญพันธุ์ | > 7 เดซิเบล |
| ตัวรับความไว | < -14 dBm | ตัวรับโอเวอร์โหลด | > +0.5 dBm |
| โดม | รองรับเป็นค่าเริ่มต้น | เวลารับประกัน | 36 เดือน |
| OEM/ODM | รองรับเป็นค่าเริ่มต้น | ส่วนจำนวน |
GTS-L1360-10DC |
| การสนับสนุนรูปแบบทางพยาธิวิทยาของวิดีโอ | ใช่ | ||
| แอปพลิเคชัน | วิดีโอ 4K (6G Ultra-SDI) การส่งสัญญาณออปติคอล, SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M (HDTV–1.485Gbps), SMPTE 259M/297M (SDTV–270Mbps), ลิงก์ออปติคัลสูงสุด 6Gbps | ||
คุณสมบัติ
ข้อมูลการสั่งซื้อเครื่องรับส่งสัญญาณวิดีโอดิจิตอล SMPTE 6G ของ Gigaopto, Single TX, Single RX, Dual RX และ Dual TX Series:0-70°Cช่วงอุณหภูมิในการทำงาน
| ส่วนจำนวน | คำอธิบาย-6G SMPTE | ฟอร์มแฟกเตอร์ | ระยะทาง (กม.) | ประเภทโมดูล | MSA |
| GTS-L1360-10DC | โมดูลตัวรับส่งสัญญาณ LC เพล็กซ์ 1310nm | SFP+ | 10km | ตัวรับส่งสัญญาณ | MSA |
| GTS-Cxx60-10DC | CWDM SFP 1270nm-1450nm Dual LC โมดูลรับส่งสัญญาณ | SFP+ CWDM | 20km | ตัวรับส่งสัญญาณ | MSA |
| GTS-B3560-10DC | BIDI TX1310nm RX1550nm โมดูลตัวรับส่งสัญญาณ | SFP+ BiDi | 10km | ตัวรับส่งสัญญาณ | MSA |
| GTS-B5360-10DC | BIDI TX1550nm RX1310nm โมดูลตัวรับส่งสัญญาณ | SFP+ BiDi | 10km | ตัวรับส่งสัญญาณ | MSA |
| GTS-L1360-10DCT | โมดูลส่งสัญญาณเดี่ยว LC 1310nm | SFP+ | 10km | เครื่องส่งสัญญาณเดี่ยว | MSA |
| GTS-L1360-10DCTN | โมดูลส่งสัญญาณเดี่ยว LC 1310nm | SFP+ | 10km | เครื่องส่งสัญญาณเดี่ยว | ไม่ใช่ MSA |
| GTS-Cxx60-10DCT | CWDM 1270nm-1450nm LC โมดูลส่งสัญญาณเดี่ยว | SFP+ CWDM | 20km | เครื่องส่งสัญญาณเดี่ยว | MSA |
| GTS-Cxx60-10DCTN | CWDM SFP 1270nm-1450nm LC โมดูลส่งสัญญาณเดี่ยว | SFP+ CWDM | 20km | เครื่องส่งสัญญาณเดี่ยว | MSA |
| GTS-LXX60-10DCR | 6G SDI SMPTE SFP PIN LC โมดูลตัวรับเดี่ยว | SFP+ | 10km | ตัวรับเดี่ยว | MSA |
| GTS-LXX60-10DCRN | 6G SDI SMPTE SFP PIN LC โมดูลตัวรับเดี่ยว | SFP+ | 10km | ตัวรับเดี่ยว | ไม่ใช่ MSA |
| GTS-L3360-10DCTT | โมดูลส่งสัญญาณคู่ LC แบบดูเพล็กซ์ 1310nm | SFP+ | 10km | เครื่องส่งสัญญาณคู่ | ไม่ใช่ MSA |
| GTS-B3460-10DCTT | TX1310nm TX1490nm BIDI LC โมดูลส่งสัญญาณคู่ | SFP+ BiDi | 10km | เครื่องส่งสัญญาณคู่ | ไม่ใช่ MSA |
| GTS-LXX60-10DCRR | 6G SDI SMPTE SFP PIN ดูเพล็กซ์ LC โมดูลตัวรับคู่ | SFP+ | 10km | ตัวรับสัญญาณคู่ | ไม่ใช่ MSA |
| GTS-B3460-10DCRR | RX1310nm RX1490nm PIN BIDI LC โมดูลตัวรับคู่ | SFP+ BiDi | 10km | ตัวรับสัญญาณคู่ | ไม่ใช่ MSA |
6G-SDI:มาตรฐานนี้กำหนดโครงสร้างข้อมูลแบบอนุกรมบิต สัญญาณไฟฟ้า และอินเทอร์เฟซของสายโคแอกเซียลสำหรับการขนส่งสัญญาณโดยมีน้ำหนักบรรทุกรวม 5.940 Gb/s หรือ 5.940/1.001 Gb/sมาตรฐานนี้ยังระบุลักษณะทางไฟฟ้าและทางกายภาพ
ของสายโคแอกเซียลและคอนเนคเตอร์มาตรฐานนี้กำหนดโหมดการแมปหลายโหมดสำหรับรูปแบบการขนส่ง 2160-line และ 1080-line และข้อมูลเสริมที่เกี่ยวข้องลงในอินเทอร์เฟซแบบบิต-ซีเรียล SDI แบบลิงก์เดียว 6 Gb/s [ระบุ]
