รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | โมดูลรับสัญญาณคู่ 12G BiDi | ประเภทโมดูล: | SFP+ 2RX ใน 1 ไฟเบอร์ |
|---|---|---|---|
| ความยาวคลื่น: | 1270nm-RX1 / 1330nm-RX2 | ประเภทตัวเชื่อมต่อ: | Simplex LC |
| ระยะทางเคเบิล: | 10km | MSA/ไม่ใช่ MSA: | ไม่ใช่ MSA |
| คีย์เวิร์ด 1: | โมดูลตัวรับสัญญาณคู่ 1270nm/1330nm | คำสำคัญ2: | ตัวรับสัญญาณคู่ BiDi 12G วิดีโอ SFP |
| เน้น: | 12g sdi smpte มาตรฐาน,smpte 12g sdi,SMPTE SFP |
||

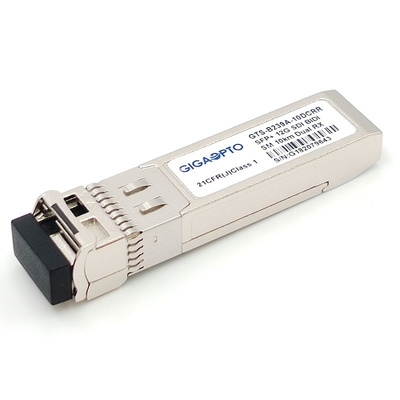

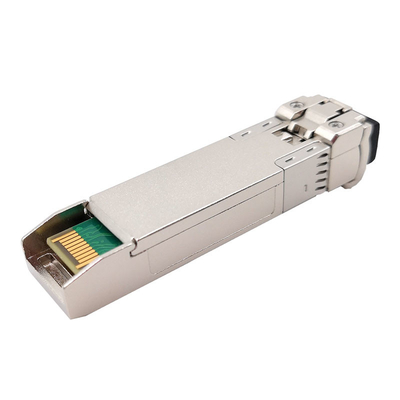

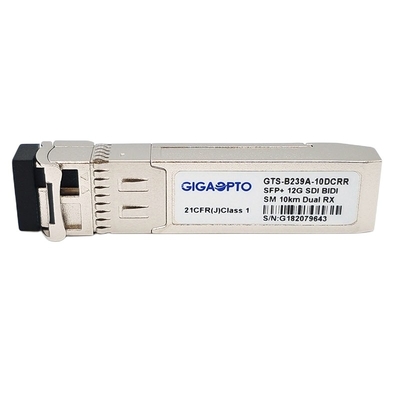

12GSDIเครื่องรับคู่ SFPBiDi One Fiber10km Simplex LC Connector ไม่ใช่ MSA Pinout
คุณสมบัติการทำงาน
| ส่วนจำนวน | GTS-B239A-10DCRR | อัตราข้อมูล | 11.88Gb/s |
| ประเภทสินค้า | โมดูลรับสัญญาณคู่ 12G-SDI | MSA/ไม่ใช่ MSA | ไม่ใช่ MSA |
| ประเภทแพ็คเกจ | SFP+ BiDirectional 2Rx | อุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่น | 1270nm-Rx1 / 1330nm-Rx2 | ความยาวไฟเบอร์สูงสุด | 10km |
| ขั้วต่อไฟเบอร์ | Simplex LC | ประเภทไฟเบอร์ | SMF |
| ประเภทเครื่องส่งสัญญาณ | ไม่มี | ประเภทผู้รับ | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | อุปทานปัจจุบัน | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dBm | Rx Sen.@ 5.94Gbps | <-13dBm |
| Rx Sen.@ 2.97Gbps | <-15dBm | Rx Overload | >1.0dBm |
| โดม | รองรับเป็นค่าเริ่มต้น | เวลารับประกัน | 36 เดือน |
| OEM/ODM | ได้รับการสนับสนุน | น้ำหนัก | 0.025กก. |
| โปรโตคอล | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 และ SMPTE ST 2082-1 | ||
คำอธิบาย
โมดูลออปติคัลรับคู่แบบสองทิศทาง GTS-B239A-10DCRR ของ Gigaopto ได้รับการออกแบบมาสำหรับลิงก์เครือข่ายการออกอากาศวิดีโอ 12G-SDI ที่สามารถเข้าถึงได้ถึง 10 กม. ผ่าน Single-Mode Fiber (SMF)
มันรวมโฟโตไดโอด 2 ตัวเข้าใน BOSA เดียวและสามารถติดตั้งในหนึ่งไฟเบอร์รับโซลูชันด้วยตัวเชื่อมต่อ LC แบบธรรมดา
โมดูลตัวรับสอดคล้องกับ SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (HD-SDI) และ ST259 (SD- เอสดีไอ)
ฟังก์ชันการตรวจสอบการวินิจฉัยทางดิจิทัลแบบเรียลไทม์มีให้ใช้งานผ่าน I2C ตามค่าเริ่มต้นโดย SFF-8472
คุณสมบัติ
SD/HD/3G/6G/12G-SDI SFP Dual-Receiver โมดูล
เข้ากันได้กับ ST 259, ST 292-1, ST 424, ST-2081 และ ST-2082
โครงโลหะสำหรับ EMI ที่ต่ำกว่า
ตัวรับ PIN แบบ 2 ช่องสัญญาณที่ไม่มีตัวส่งสัญญาณ
ระยะทางสูงสุด 10km
รองรับรูปแบบทางพยาธิวิทยา SDI สำหรับ SD-SDI, HD-SDI, 3G-SDI, 6G-SDI และ 12G-SDI
ขั้วต่อ Simplex LC
ด้วยตัวจับเวลาในโมดูล
แหล่งจ่ายไฟ 3.3V เดียว
รอยเท้า SFP แบบเสียบปลั๊กได้
อุณหภูมิเคสในการทำงาน: 0 ถึง +70°C
เป็นไปตามข้อกำหนด RoHS-6 และปราศจากสารตะกั่ว
แอปพลิเคชัน
ระบบส่งสัญญาณไฟเบอร์ดิจิตอลแบบอนุกรมสำหรับสัญญาณ SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 และ SMPTE ST 2082-1
อินเทอร์เฟซบริการ UHDTV/HDTV/SDTV
คำจำกัดความของ PIN
