รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 12G-SDI SFP+ โมดูลตัวรับสัญญาณคู่ | อัตราข้อมูล: | 12Gbps |
|---|---|---|---|
| ประเภทโมดูล: | SFP+ 2RX ใน 1 ไฟเบอร์ | ความยาวคลื่น: | 1310nm-Rx1 / 1310nm-Rx2 |
| ประเภทตัวเชื่อมต่อ: | Simplex LC | เคเบิ้ลรีช: | 10km |
| MSA/ไม่ใช่ MSA: | ไม่ใช่ MSA | คีย์เวิร์ด: | โมดูลตัวรับสัญญาณคู่ 12G-SDI SFP+ |

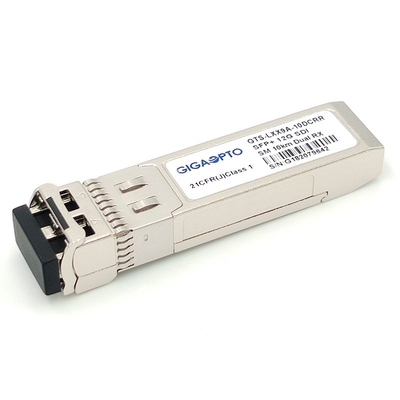

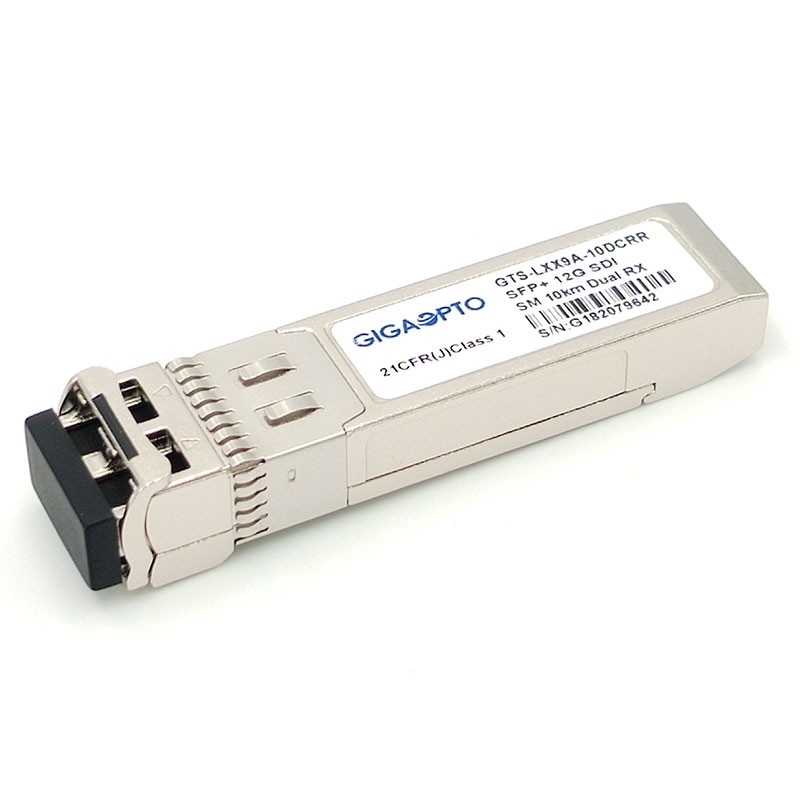

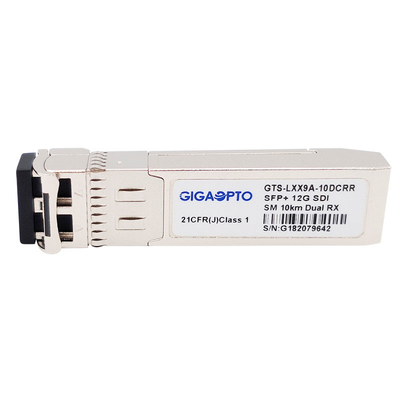

12G-SDI SFP + โมดูลตัวรับสัญญาณคู่ 10km LC DOM NON MSA Pinout
คุณสมบัติการทำงาน
| ส่วนจำนวน | GTS-LXX9A-10DCRR | อัตราข้อมูล | 50Mbps~11.88Gb/s |
| ชื่อผลิตภัณฑ์ | 12G-SDI SFP+ ตัวรับสัญญาณคู่ | MSA/ไม่ใช่ MSA | ไม่ใช่ MSA |
| ประเภทโมดูล | Dual RX | อุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่น | 1310nm-Rx1 / 1310nm-Rx2 | สายส่ง | 10km |
| ขั้วต่อไฟเบอร์ | ดูเพล็กซ์ LC | ประเภทไฟเบอร์ | ไฟเบอร์โหมดเดียว |
| ส่วนเครื่องส่งสัญญาณ | ไม่มี | ประเภทผู้รับ | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | อุปทานปัจจุบัน | 260mA |
| ความไว Rx@ 11.88Gbps | <-11dBm | ความไว Rx@ 5.94Gbps | <-13dBm |
| ความไว Rx@ 2.97Gbps | <-15dBm | ตัวรับโอเวอร์โหลด | >1.0dBm |
| การวินิจฉัยทางดิจิทัล | ใช่ | เวลารับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | MTBF | 1,000,000 ชั่วโมง |
| โปรโตคอล | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 และ SMPTE ST 2082-1 | ||
รายละเอียดสินค้า
GTS-LXX9A-10DCRR_12G เป็นโมดูลตัวรับสัญญาณออปติคัลแบบช่องสัญญาณคู่ที่ออกแบบมาเพื่อรับสัญญาณดิจิทัลแบบอนุกรมแบบออปติคัลตามที่กำหนดไว้ใน SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M และ DVB-ASIรองรับสูงสุด 12Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อรับรูปแบบทางพยาธิวิทยาสำหรับ HD-SDI, 3G-SDI, 6G-SDI และ 12G-SDIมีขั้วต่อ SFP+ 20 พินเพื่อให้สามารถใช้งานปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2Cระยะทางสูงสุด 10 กม. สามารถทำได้ด้วยสัญญาณทางพยาธิวิทยา 12Gbps
ตัวรับประกอบด้วยส่วนต่างๆ เหล่านี้: โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA), รีคล็อกเกอร์ และคอนโทรลเลอร์ MCU
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
