รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 12G-SDI CWDM TX | อัตราข้อมูล: | 12Gbps |
|---|---|---|---|
| ฟอร์มแฟกเตอร์: | SFP+ | ความยาวคลื่น: | 1270~1450nm CWDM TX ไม่มี RX |
| อินเตอร์เฟซ: | LC .เดียว | การแพร่เชื้อ: | 20km |
| การรับประกัน: | 3 ปี | คีย์เวิร์ด 1: | เครื่องส่งสัญญาณเดี่ยว 12G-SDI CWDM |
| คำสำคัญ2: | ตัวรับส่งสัญญาณแสงออกอากาศ | ||
| เน้น: | เครื่องส่งสัญญาณ CWDM 12G,เครื่องส่งสัญญาณ CWDM 20KM,CWDM SFP+ |
||
โมดูลส่งสัญญาณเดียว 12G-SDI SFP 1270 ~ 1450 นาโนเมตรCWDM 20km เดี่ยว LC SMF MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 12G-SDI CWDM | อัตราข้อมูล (Gbps) | 50Mbps~11.88Gbps |
| ประเภทโมดูล | ทรานสมิตเตอร์ (1-Port TX) | MSA/ไม่ใช่ MSA | MSA |
| ฟอร์มแฟกเตอร์ | SFP+ | อุณหภูมิในการทำงาน | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่น | CWDM 1270 ~ 1450nm | ระยะทางสูงสุด | 20km |
| ตัวเชื่อมต่อ | LC Simplex | รูปแบบทางพยาธิวิทยา | ได้รับการสนับสนุน |
| ประเภทเลเซอร์ | CWDM DFB | ประเภทไฟเบอร์ | SMF |
| การจ่ายแรงดัน | 3.3V | ประเภทผู้รับ | ไม่มี |
| TX Power | -1~ +2dBm | อุปทานปัจจุบัน | 160mA (ประเภท) |
| OEM/ODM | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| โปรโตคอล | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) และ ST 259 (SD-SDI) | ||
| การปฏิบัติตามกฎระเบียบ | SFP MSA, RoHS | ||
รายละเอียดสินค้าของ 12G-SDI CWDM 1270nm~1450nmSFP+ Tx MSA Pinoutชุด

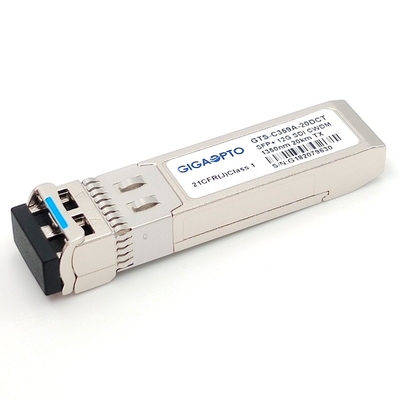

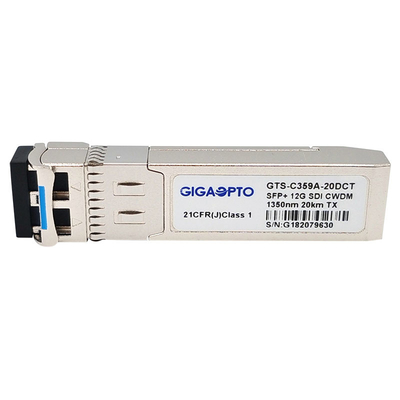

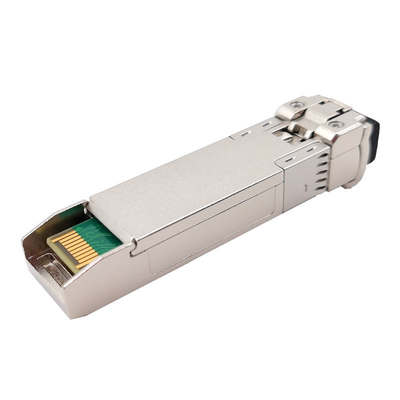

ซีรีส์ GTS-Cxx9A-20DCT ของ Gigaopto เป็นโมดูลส่งสัญญาณโหมดเดี่ยว CWDM ช่องสัญญาณเดียวที่ออกแบบมาเพื่อส่งสัญญาณดิจิตอลอนุกรมออปติคัลตามที่กำหนดไว้ใน SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M และ DVB-ASIรองรับสูงสุด 11.8Gbps และเชื่อมโยงสูงสุด 20 กม. บนไฟเบอร์ SMF ผ่านช่องสัญญาณความยาวคลื่น CWDM จาก 1270nm ถึง 1450nm
เครื่องส่งเป็นไปตามข้อตกลง SFP Multi-Source (MSA) และได้รับการออกแบบมาโดยเฉพาะเพื่อส่งรูปแบบทางพยาธิวิทยาสำหรับ HD-SDI, 3G-SDI, 6G-SDI และ 12G-SDI
คุณสมบัติ
ข้อมูลการสั่งซื้อ

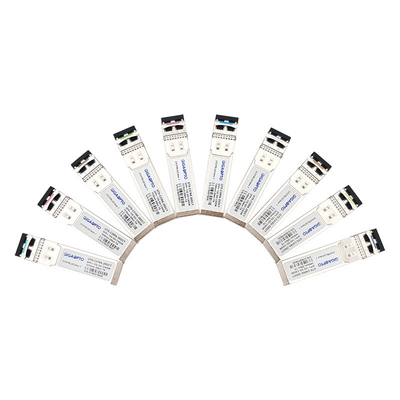

| ส่วนจำนวน | คำอธิบาย | CWDM Channel | การเข้าถึงสูงสุด | เข็มกลัดรหัสสี |
| GTS-C279A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1270nm / -C27 | 20km | สีม่วงอ่อน |
| GTS-C299A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1290nm/ -C29 | 20km | ฟ้าคราม |
| GTS-C319A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1310nm/ -C31 | 20km | เหลืองเขียว |
| GTS-C339A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1330nm/ -C33 | 20km | สีเหลืองสด |
| GTS-C359A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1350nm/ -C35 | 20km | สีชมพู |
| GTS-C379A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1370nm/ -C37 | 20km | สีเบจ |
| GTS-C399A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1390nm/ -C39 | 20km | สีขาว |
| GTS-C419A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1410nm/ -C41 | 20km | เงิน |
| GTS-C439A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1430nm/ -C43 | 20km | สีดำ |
| GTS-C459A-20DCT | 12G-SDI SFP+ CWDM โมดูลส่งสัญญาณเดียว MSA | 1450nm/ -C45 | 20km | ส้มเหลือง |
แอปพลิเคชั่น
คำจำกัดความของ PIN
