รายละเอียดสินค้า:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| เน้น: | 10GBASE-BX ตัวรับส่งสัญญาณแสงแบบสองทิศทาง,ตัวรับส่งสัญญาณแสงแบบสองทิศทาง XFP,โมดูลตัวรับส่งสัญญาณแสงแบบสองทิศทางอื่น ๆ |
||

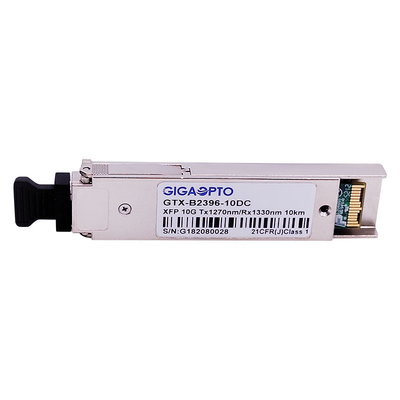

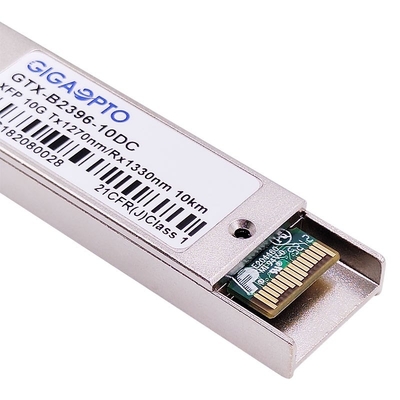

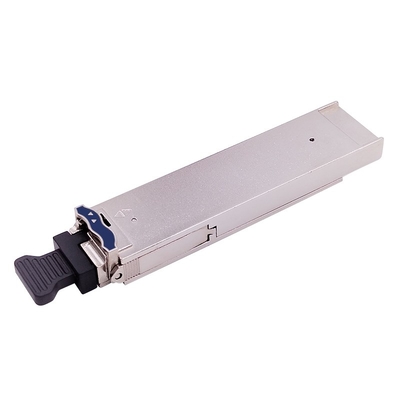

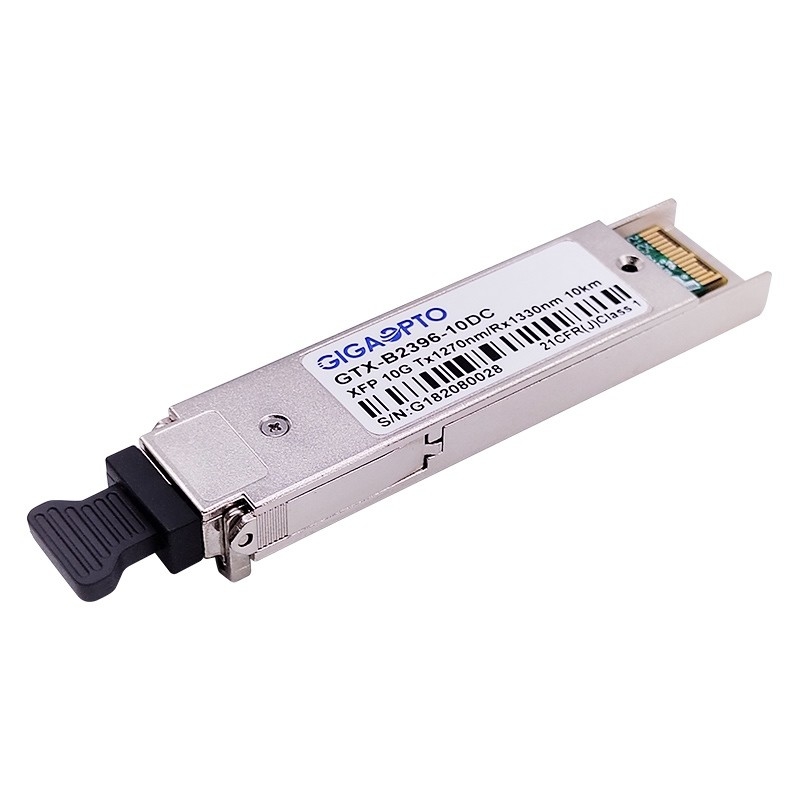

10GBASE-BX XFPเครื่องรับส่งสัญญาณแบบสองทิศทาง 1270nm/1330nm 10km LC DOM
คำอธิบาย
Gigaopto's10GBASE-BX XFP เป็นโมดูลตัวรับส่งสัญญาณ XFP Bi-Directional แบบเสียบปลั๊กได้ทันที
ส่วนเครื่องส่งสัญญาณใช้ 1270nm DFB ซึ่งเป็นไปตามมาตรฐานเลเซอร์คลาส 1 ตามมาตรฐานความปลอดภัยสากล IEC-60825ส่วนตัวรับสัญญาณใช้ตัวรับโฟโตไดโอด PIN 1330nm ซึ่งให้การส่งข้อมูล 10 กม. ผ่านไฟเบอร์โหมดเดี่ยวแบบเกลียวเดี่ยว (G.652 SMF)
ฟังก์ชันการตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM) ใช้งานได้ผ่านอินเทอร์เฟซ I2C ซึ่งให้การตรวจสอบอุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ พลังงานแสง พลังงานแสงที่ได้รับ และแรงดันไฟฟ้าของตัวรับส่งสัญญาณแบบเรียลไทม์
10GBASE-BX XFP เป็นไปตามข้อกำหนด XFP MSA Rev 4.5, ข้อกำหนด 10 Gigabit Ethernet (10GBASE-LR/LW ต่อ IEEE 802.3ae ) และ 10G Fibre Channel (1200-SM-LL-L)ตัวรับส่งสัญญาณยังเป็นผลิตภัณฑ์เลเซอร์คลาส 1 ที่สอดคล้องกับมาตรฐาน FDA/CDRH และ IEC-60825
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | 10GBASE-BX XFP | ส่วนจำนวน | GTX-B2396-10DC |
| ฟอร์มแฟกเตอร์ | เอ็กซ์เอฟพี | อัตราบิต(Gbps) | 10Gbps |
| ความยาวคลื่นกลาง | 1270nm -TX/1330nm -RX | การแพร่เชื้อ | 10 กม |
| ตัวเชื่อมต่อ | แอลซี ซิมเพล็กซ์ | ประเภทสายเคเบิล | เอสเอ็มเอฟ |
| ส่วนเครื่องส่งสัญญาณ | เดเอฟเบ บิดิ | ส่วนรับ | เข็มหมุด |
| เท็กซัสพาวเวอร์ | -5 ~ 0dBm | ความไวของตัวรับ | < -14dBm |
| อัตราส่วนการสูญพันธุ์ | > 3.5 เดซิเบล | กำลังไฟฟ้าเกิน | > 0.5 เดซิเบลเมตร |
| การใช้พลังงาน | <1.5W | อุณหภูมิกรณีปฏิบัติการ | 0 ถึง 70°C / -40 ถึง 85°C |
| ดีดีเอ็ม/DOM | การสนับสนุน (ค่าเริ่มต้น) | การรับประกันจำกัดเวลา | 3 ปี |
คุณสมบัติ
การใช้งาน
10GBASE-BX XFPลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที. | ทั่วไป | สูงสุด | หน่วย |
| งบประมาณด้านพลังงาน | 9 | เดซิเบล | |||
| อัตราข้อมูล | 9.95 | 11.3 | Gbps | ||
| เครื่องส่ง | |||||
| ความยาวคลื่นศูนย์กลาง | แลค | 1260 | 1270 | 1280 | นาโนเมตร |
| ความกว้างสเปกตรัม (-20dB) | เดลเล | 1 | นาโนเมตร | ||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | สสส | 30 | เดซิเบล | ||
| กำลังขับเฉลี่ย*บันทึก3 | เปาท์, AVG | -5 | 0 | เดซิเบลเมตร | |
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||
| กำลังเฉลี่ยของเครื่องส่งสัญญาณ OFF | -30 | เดซิเบลเมตร | |||
| เสียงความเข้มสัมพัทธ์ | ริน | -128 | เดซิเบล/เฮิร์ตซ์ | ||
| TX ปิดการใช้งานยืนยันเวลา | t_off | 10 | เรา | ||
| ผู้รับ | |||||
| ความยาวคลื่นศูนย์กลาง | แลค | 1320 | 1340 | นาโนเมตร | |
| ความไว*บันทึก4 | เข็มหมุด | -14 | เดซิเบลเมตร | ||
| ตัวรับสัญญาณโอเวอร์โหลด | พีแม็กซ์ | 0.5 | เดซิเบลเมตร | ||
| LOS ยกเลิกการยืนยัน | ลอสดี | -16 | เดซิเบลเมตร | ||
| LOS ยืนยัน | ลอสก | -28 | เดซิเบลเมตร | ||
