รายละเอียดสินค้า:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| เน้น: | โมดูลรับส่งสัญญาณไฟเบอร์ 1270nm,โมดูลรับส่งสัญญาณไฟเบอร์ 60 กม,รับส่งสัญญาณไฟเบอร์อีเธอร์เน็ต DOM |
||

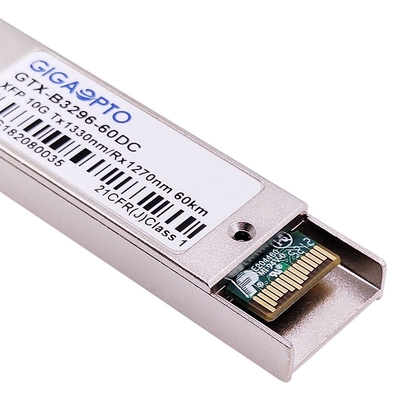

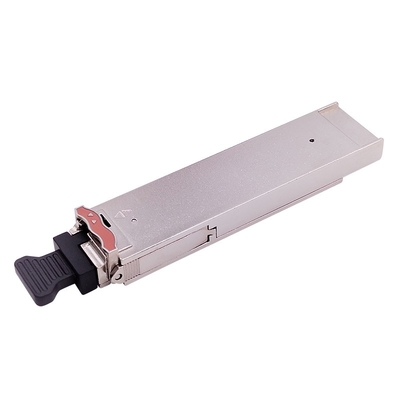

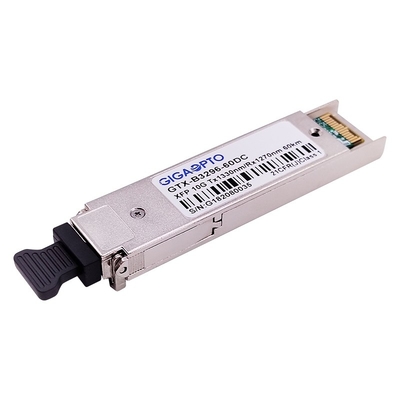

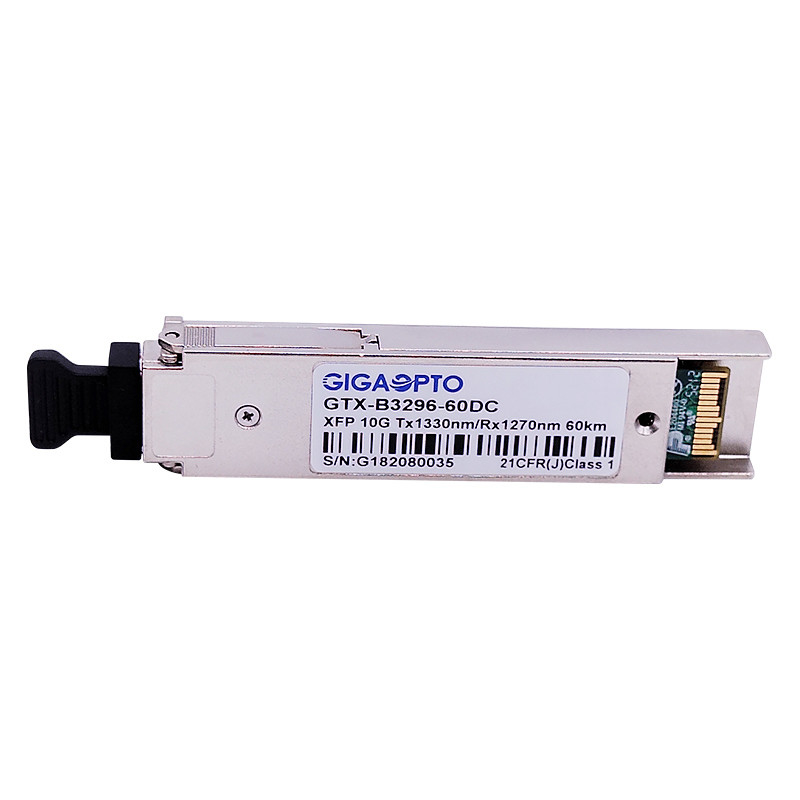

10Gต่อวินาที XFP WDM ER60 โมดูลรับส่งสัญญาณไฟเบอร์อีเธอร์เน็ต 1330nm / 1270nm 60km DOM
คำอธิบาย
XFP WDM ER60 ของ Gigaopto เป็นเครื่องรับส่งสัญญาณ XFP (โมดูลเสียบได้ฟอร์มแฟคเตอร์ขนาดเล็ก 10 กิกะบิต) ที่รองรับ MSA หลายผู้จำหน่ายส่วนเครื่องส่งใช้ DFB ขนาด 1330 นาโนเมตร ส่วนเครื่องรับใช้เครื่องรับโฟโตไดโอด PIN ขนาด 1270 นาโนเมตร ซึ่งให้การส่งสัญญาณระยะทาง 60 กม. ผ่านไฟเบอร์โหมดเดี่ยวเส้นเดี่ยว (G.652 SMF)
รองรับการวินิจฉัยด้วยแสง DDM/DOM ซึ่งให้ข้อมูลการวินิจฉัยเกี่ยวกับสภาพการทำงานในปัจจุบัน
ข้อมูลจำเพาะ
| ยี่ห้อที่เข้ากันได้ | ซิสโก้ | ส่วนจำนวน | GTX-B3296-60DC |
| บรรจุภัณฑ์ | XFP WDM | อัตราบิต(Gbps) | 10.3 กิกะบิตต่อวินาที |
| ความยาวคลื่น (TX/RX) | 1330 นาโนเมตร/1270 นาโนเมตร | ระยะทางลิงค์ | 60 |
| ตัวเชื่อมต่อ | แอลซี ซิมเพล็กซ์ | สื่อ | ไฟเบอร์โหมดเดียว |
| ส่วนเท็กซัส | เดเอฟเบ | พาร์ทอาร์เอ็กซ์ | เอพีดี |
| กำลังเฉลี่ยเท็กซัส | 1 ~ 5dBm | ความไวแสง | < -20dBm |
| ต่ออัตราส่วน | > 3.5 เดซิเบล | กำลังไฟฟ้าเข้าความอิ่มตัว | > 0.5dBm |
| งบประมาณด้านพลังงาน (dB) | 21 เดซิเบล | อุณหภูมิในการทำงาน | 0 ถึง 70°C / -40 ถึง 85°C |
| การกระจายพลังงาน | < 2 วัตต์ | OEM/ODM | สนับสนุน |
| ดีดีเอ็ม/DOM | การสนับสนุน (ค่าเริ่มต้น) | การรับประกัน | 36 เดือน |
| โปรโตคอล | อีเธอร์เน็ต 10G, 10G FC, ไฟเบอร์แชนเนล 8G, OTU2, STM-64 | ||
คุณสมบัติ
การใช้งาน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ | |
| เครื่องส่ง | |||||||
| ความยาวคลื่นศูนย์กลาง | เลค | 1320 | 1330 | 1340 | นาโนเมตร | ||
| ความกว้างสเปกตรัม (-20dB) | เดลเล | 1 | นาโนเมตร | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | สสส | 30 | เดซิเบล | ||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | +1 | +6 | เดซิเบลเมตร | 1 | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||||
| ข้อมูลอินพุตสวิงดิฟเฟอเรนเชียล | วิน | 180 | 950 | เอ็มวี | 2 | ||
| อินพุตอิมพีแดนซ์ดิฟเฟอเรนเชียล | ซิน | 90 | 100 | 110 | โอห์ม | ||
|
ปิดการใช้งานเท็กซัส |
ปิดการใช้งาน | 2.0 | วีซีซี | วี | |||
| เปิดใช้งาน | 0 | 0.8 | วี | ||||
| ผู้รับ | |||||||
| ความยาวคลื่นศูนย์กลาง | เลค | 1260 | 1270 | 1280 | นาโนเมตร | ||
| ความไวของตัวรับ | -20 | เดซิเบลเมตร | 3 | ||||
| ตัวรับสัญญาณโอเวอร์โหลด | -8.0 | เดซิเบลเมตร | 3 | ||||
| LOS ยกเลิกการยืนยัน | ลอส | -21 | เดซิเบลเมตร | ||||
| LOS ยืนยัน | โลซา | -35 | เดซิเบลเมตร | ||||
| ลอส ฮิสเทรีซิส | 0.5 | 4 | เดซิเบล | ||||
| ข้อมูลเอาท์พุตสวิงดิฟเฟอเรนเชียล | โว้ต | 400 | 600 | 800 | เอ็มวี | 2 | |
|
ลอส |
สูง | 2.0 | วีซีซี | วี | |||
| ต่ำ | 0.8 | วี | |||||
บันทึก1: :พลังงานแสงถูกปล่อยเข้าสู่ SMF
บันทึก2: AC-ควบคู่ภายใน
บันทึก3: :วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @9953Mbps, BER ≤1×10-12
ข้อมูลจำเพาะทางกล
