รายละเอียดสินค้า:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| เน้น: | โมดูลตัวรับส่งสัญญาณไฟเบอร์ 10Gbps,โมดูลตัวรับส่งสัญญาณไฟเบอร์ 1490nm,ตัวรับส่งสัญญาณไฟเบอร์แบบสองทิศทาง DOM |
||

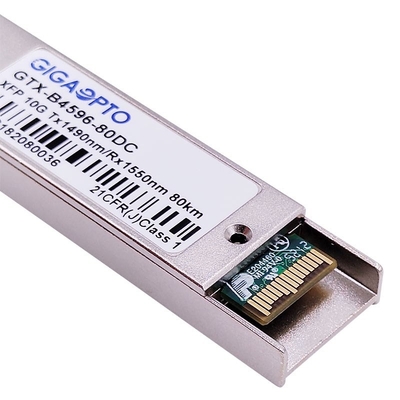

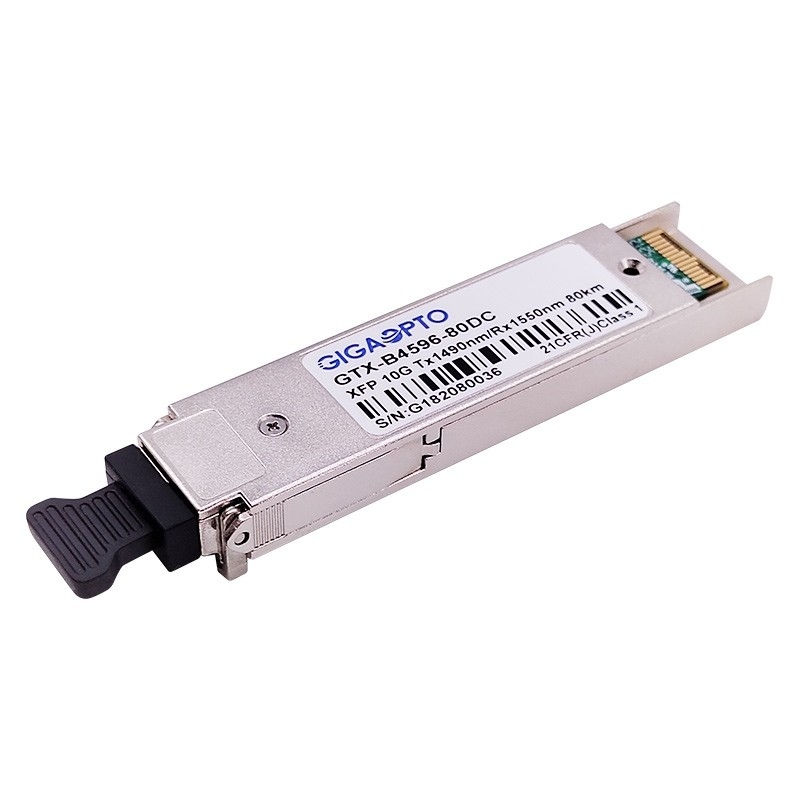

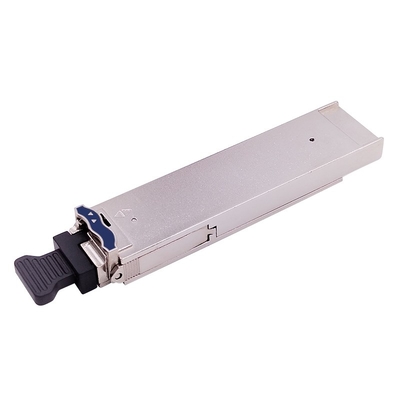

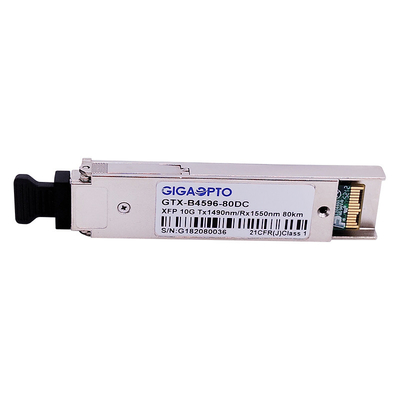

10Gbps WDMเอ็กซ์เอฟพีโมดูลไฟเบอร์ตัวรับส่งสัญญาณ ZR แบบสองทิศทาง 1490nm / 1550nm 80km DOM
คำอธิบาย
WDM XFP ZR ที่เข้ากันได้กับ Cisco นี้เป็นเครื่องรับส่งสัญญาณโมดูลแบบเสียบได้ขนาด 10 กิกะบิตขนาดเล็ก (XFP) ซึ่งทำงานผ่านสายเคเบิลออปติคอลไฟเบอร์โหมดเดียว (SMF)การส่งผ่านสูงสุด 80 กม. ผ่านไฟเบอร์โหมดเดี่ยวแบบสแตนด์อโลนพร้อมขั้วต่อ LC แบบ simplex
เครื่องรับส่งสัญญาณ WDM XFP ZR นี้ใช้เครื่องส่งสัญญาณเลเซอร์ DFB คุณภาพสูงซึ่งทำงานที่ความยาวคลื่นปกติที่ 1490 นาโนเมตร และตัวรับเครื่องตรวจจับภาพ APD 1550 นาโนเมตรโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส 1
ฟังก์ชันการตรวจสอบการวินิจฉัยแบบดิจิทัลใช้งานได้ผ่านอินเทอร์เฟซ I2C ซึ่งให้การตรวจสอบอุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ พลังงานแสง พลังงานแสงที่ได้รับ และแรงดันไฟฟ้าของตัวรับส่งสัญญาณแบบเรียลไทม์
โมดูลตัวรับส่งสัญญาณ WDM XFP ER เป็นไปตามข้อกำหนด XFP MSA Rev 4.5, ข้อกำหนด 10 Gigabit Ethernet (10GBASE-ZR/ZW ต่อ IEEE 802.3ae ) และ 10G Fibre Channel
ตัวรับส่งสัญญาณ WDM XFP ZR นี้ได้รับการรับรอง CE/RoHS
ข้อมูลจำเพาะ
| ชื่อรายการ | WDM XFP ZR | ส่วนจำนวน | GTX-B4596-80DC |
| บรรจุุภัณฑ์ | เอ็กซ์เอฟพี | อัตราบิตสูงสุด(Gbps) | 11.3Gbps |
| ความยาวคลื่น (TX/RX) | 1490 นาโนเมตร/1550 นาโนเมตร | เข้าถึง | 80km @ G.652 |
| ตัวเชื่อมต่อ | แอลซี ซิมเพล็กซ์ | ประเภทสายเคเบิล | ไฟเบอร์โหมดเดี่ยว |
| เครื่องส่ง | เดเอฟเบ บิดิ | ผู้รับ | เอพีดี |
| กำลังเฉลี่ยเท็กซัส | 0 ~ 5dBm | ความไวแสง | < -24dBm |
| ต่ออัตราส่วน | > 6.0 เดซิเบล | ตัวรับสัญญาณโอเวอร์โหลด | > -6dBm |
| งบประมาณแสง (dB) | 24 เดซิเบล | อุณหภูมิในการทำงาน | 0 ถึง 70°C / -40 ถึง 85°C |
| การกระจายพลังงาน | < 3.5 วัตต์ | OEM/ODM | สนับสนุน |
| ดีดีเอ็ม/DOM | การสนับสนุน (ค่าเริ่มต้น) | การรับประกัน | 3 ปี |
| โปรโตคอล | อีเธอร์เน็ต 10G, 10G FC, ไฟเบอร์แชนเนล 8G, OTU2, STM-64 | ||
คุณสมบัติ
การใช้งาน
ลักษณะทางไฟฟ้าและแสง
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| การใช้พลังงาน | ป | 3.5 | ว | 1 | ||
| อุปทานปัจจุบัน | ไอซีซี | 1,000 | มิลลิแอมป์ | |||
|
เครื่องส่ง |
||||||
| ความทนทานต่อแรงดันไฟฟ้าขาเข้าแบบปลายเดี่ยว |
วีซีซี |
-0.3 |
4.0 |
วี |
||
| สวิงแรงดันไฟฟ้าขาเข้าแบบดิฟเฟอเรนเชียล | วิน,หน้า | 120 | 820 | mVpp | ||
| อิมพีแดนซ์อินพุตดิฟเฟอเรนเชียล | ซิน | 85 | 100 | 115 | โอห์ม | 2 |
| ส่งปิดการใช้งานยืนยันเวลา | 10 | เรา | ||||
| ส่งแรงดันไฟฟ้าปิดการใช้งาน | วีดิส | วีซีซี-1.3 | วีซีซี | วี | 3 | |
|
ส่งเปิดใช้งานแรงดันไฟฟ้า |
เวน |
วี |
วี +0.8 |
วี |
||
|
ผู้รับ |
||||||
| สวิงแรงดันเอาต์พุตดิฟเฟอเรนเชียล | โว้ต,หน้า | 300 | 650 | 850 | mVpp | |
| อิมพีแดนซ์เอาท์พุตดิฟเฟอเรนเชียล | ซูท | 80 | 100 | 120 | โอห์ม | 4 |
| เวลาเพิ่มขึ้น/ลดลงของเอาต์พุตข้อมูล | Tr/Tf | 40 | ปล | 5 | ||
| LOS ยืนยันแรงดันไฟฟ้า | โวลอสH | วีซีซี-1.3 | วีซีซี | วี | 6 | |
|
LOS ยกเลิกยืนยันแรงดันไฟฟ้า |
โวลอสล |
วี |
วี +0.8 |
วี |
6 |
|
| การปฏิเสธแหล่งจ่ายไฟ | สสส | 7 | ||||
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด |
หน่วย |
หมายเหตุ |
| เครื่องส่ง | ||||||
|
ความยาวคลื่นกลาง |
แลค |
1480 | 1490 | 1500 | นาโนเมตร | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | นาโนเมตร | GTX-B5496-80DC | ||
|
ความกว้างสเปกตรัมแสง |
∆แล |
1 |
นาโนเมตร |
|||
| อัตราส่วนการปราบปรามโหมดด้านข้าง |
สสส |
30 |
เดซิเบล |
|||
|
กำลังแสงเฉลี่ย |
ปณ |
0 | 5 | เดซิเบลเมตร | GTX-B4596-80DC | |
| -1 | 3 | เดซิเบลเมตร | GTX-B5496-80DC | |||
|
อัตราส่วนการสูญเสียแสง |
เอ่อ |
6.0 |
เดซิเบล |
|||
| กำลังเปิดตัวโดยเฉลี่ย (ปิดเลเซอร์) |
ปอฟ |
-30 |
เดซิเบลเมตร |
|||
| หน้ากากตาส่งสัญญาณ | สอดคล้องกับ IEEE802.3ae | |||||
| ผู้รับ | ||||||
|
ความยาวคลื่นกลาง |
แลค |
1540 | 1550 | 1560 | นาโนเมตร | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | นาโนเมตร | GTX-B5496-80DC | ||
| ความไวของตัวรับ (กำลังเฉลี่ย) |
ส.ว. |
-24 |
เดซิเบลเมตร |
2 |
||
| กำลังไฟฟ้าอิ่มตัวของอินพุต (โอเวอร์โหลด) |
ส.ส |
-6 |
เดซิเบลเมตร |
|||
| LOS ยืนยัน | โลซา | -38 | เดซิเบลเมตร | |||
| LOS ยกเลิกการยืนยัน | ลอส | -26 | เดซิเบลเมตร | |||
| ลอส ฮิสเทรีซิส | สูญเสีย | 0.5 | 6 | เดซิเบล | ||
