รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 100GBASE SWDM4 | อัตราวันที่: | 100Gb/วินาที |
|---|---|---|---|
| ฟอร์มแฟกเตอร์: | QSFP28 | ระยะทาง: | 150ม.@OM5/100ม.@OM4/75ม.@OM3 |
| ตัวเชื่อมต่อ: | LC ดูเพล็กซ์ | ส่วนประกอบ: | VCSEL + PIN |
| คำหลัก: | โมดูล 100G QSFP28 SWDM4, SWDM4 | ||
| เน้น: | ตัวรับส่งสัญญาณ MMF 850nm,ตัวรับส่งสัญญาณ MMF 100GBASE-SWDM4,ตัวรับส่งสัญญาณ 940nm 100G QSFP28 |
||
ขตามข้อตกลงหลายมาตรฐานอุตสาหกรรม (SWDM-MSA), คost แบนด์วิธได้อย่างมีประสิทธิภาพอัปเกรดจาก 25G เป็น 100Gโดยไม่ต้องเปลี่ยนแปลงที่มีอยู่เส้นใย
คำอธิบาย

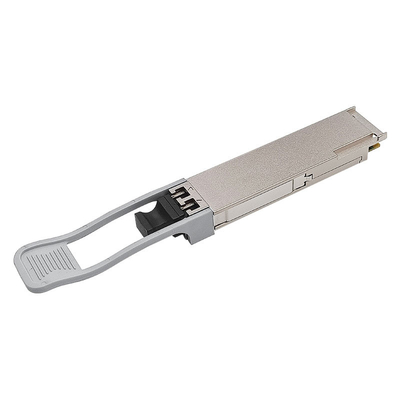

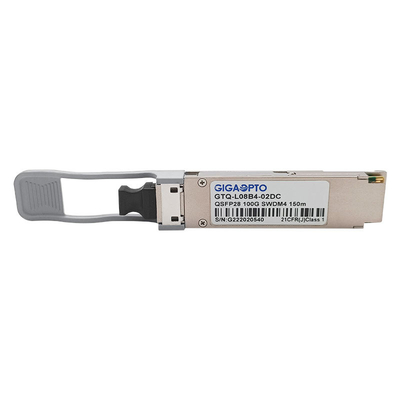

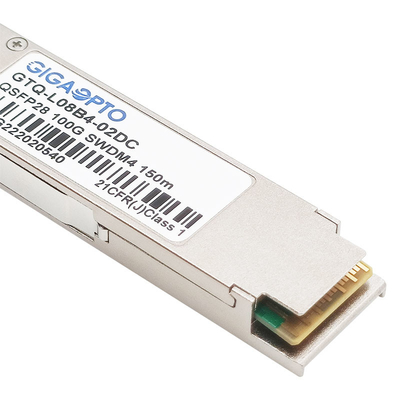

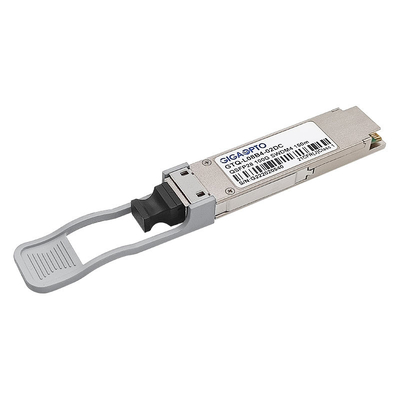

GTQ-L08B4-02DC ของ Gigaopto เป็นเครื่องรับส่งสัญญาณออปติคัลแบบเสียบได้ชนิดหนึ่งที่ใช้เทคโนโลยี SWDM (Short Wavelength Division Multiplex) ที่ทำงานร่วมกับมัลติไฟเบอร์โดยให้ 4 ช่องสัญญาณในภูมิภาค 850-940nm ที่ 25.78Gbps/เลน ซึ่งสามารถส่งสัญญาณมัลติเพล็กซ์ 100G ได้มากกว่า ดูเพล็กซ์มัลติไฟเบอร์พร้อมตัวเชื่อมต่อ LC ส่งข้อมูลได้สูงสุด 75 ม. บน OM3/100 ม. บน OM4/150 ม. บน OM5
ฟังก์ชันการวินิจฉัยแบบดิจิทัลพร้อมใช้งานผ่านอินเทอร์เฟซ I2C ตามที่ระบุโดย QSFP28 MSA
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | 100G SWDM4 | พี/เอ็น | GTQ-L08B4-02DC |
| ประเภทแพ็คเกจ | QSFP28 | อัตราข้อมูล | 103.12Gbps (4×25.78Gbps) |
| ระยะทางเชื่อมโยง | 150ม.@OM5/100ม.@OM4/75ม.@OM3 | ประเภทสายเคเบิล | มัลติไฟเบอร์ |
| ความยาวคลื่น (CH1-CH4) | 850นาโนเมตร, 880นาโนเมตร, 910นาโนเมตร, 940นาโนเมตร | ตัวเชื่อมต่อ | แอลซี ดูเพล็กซ์ |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | +3.3V (ทั่วไป) | การใช้พลังงาน | ≤ 3.5W |
| ประเภทเครื่องส่งสัญญาณ | SWDM VCSEL | ประเภทเครื่องรับ | เข็มหมุด |
| กำลัง TX ต่อเลน | -5.5 ~ +3dBm | ความไวของเครื่องรับ | < -3.4dBm |
| อัตราส่วนการสูญพันธุ์ | > 2dB | รูปแบบการมอดูเลต | NRZ |
| สิ่งแวดล้อม | การทำงาน: 0 ถึง 70°C | DOM/ดีดีเอ็ม | สนับสนุน |
| การเก็บรักษา: -40°C ถึง 85°C | การรับประกัน | 3 ปี | |
| โปรโตคอล | อีเธอร์เน็ต 100G, รองรับ MSA | ||
คุณสมบัติ
แอพพลิเคชั่น
ลักษณะทางแสง
| พารามิเตอร์เครื่องส่งสัญญาณ | เลน | นาที | ทั่วไป | สูงสุด | หน่วย | บันทึก |
| อัตราสัญญาณแต่ละเลน | 25.78125±100ppm | กิกะไบต์/วินาที | ||||
|
ช่วงความยาวคลื่นเลน |
เลน0 เลน1 เลน2 เลน3 |
844 874 904 934 |
858 888 918 948 |
นาโนเมตร |
||
| รูปแบบการมอดูเลต | NRZ | |||||
| ความแตกต่างของกำลังในการปล่อยระหว่างสองเลน | 4.5 | เดซิเบล | ||||
| ความกว้างสเปกตรัม RMS | 0.59 | นาโนเมตร | 1 | |||
| ออปติคัลมอดูเลตแอมพลิจูด (OMA) แต่ละเลน | -5.5 | 3 | เดซิเบล | 2 | ||
| กำลังเปิดตัวเฉลี่ยต่อเลน @ TX Off State | -30 | เดซิเบล | ||||
|
เปิดตัว Power ใน OMA ลบ TDEC |
เลน0 เลน1 เลน2 เลน3 |
-7 -7 -7.4 -7.7 |
เดซิเบล |
|||
|
เครื่องส่งและปิดตากระจาย |
เลน0 เลน1 เลน2 เลน3 |
4 4 4.4 4.8 |
เดซิเบล |
3 |
||
| อัตราส่วนการสูญพันธุ์ | 2 | เดซิเบล | ||||
| ความทนทานต่อการสูญเสียแสงกลับ | 12 | เดซิเบล | ||||
| ฟลักซ์ล้อมรอบ |
≥86% ที่ 19 หนอ ≤30% ที่ 4.5 หนอ |
4 | ||||
|
คำจำกัดความของหน้ากากตาส่งสัญญาณ {X1, X2, X3, Y1, Y2, Y3} อัตราส่วนการเข้าชม 1.5x10-3 ครั้งต่อตัวอย่าง |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
หมายเหตุ: 1. ความกว้างสเปกตรัม RMS คือส่วนเบี่ยงเบนมาตรฐานของสเปกตรัม 2. ค่าต่ำสุดเชิงบรรทัดฐานของ OMA สำหรับเครื่องส่งสัญญาณที่สอดคล้องคือ 'กำลังส่งใน OMA ลบ TDEC, แต่ละเลน (นาที)' บวกค่าจริงของ 'TDEC' แต่มีค่าอย่างน้อย 'OMA, แต่ละเลน (นาที )'. 3. TDEC คำนวณจาก TDECm ที่วัดได้โดยใช้วิธีการในข้อ 3.6TDECm วัดตามวิธีการใน IEEE 802.3 ข้อ 95.8.5 โดยใช้ตัวรับอ้างอิงแบนด์วิธ 12.6 GHz สำหรับเลนทั้งหมด 4. ถ้าวัดเป็นไฟเบอร์ชนิด A1a.2 หรือชนิด A1a.3 50 um ตามมาตรฐาน IEC 61280-1-4 |
||||||
| พารามิเตอร์ตัวรับ | เลน | นาที | ทั่วไป | สูงสุด | หน่วย | บันทึก |
| อัตราสัญญาณแต่ละเลน | 25.78125±100ppm | กิกะไบต์/วินาที | ||||
|
ช่วงความยาวคลื่นเลน |
เลน0 เลน1 เลน2 เลน3 |
844 874 904 934 |
858 888 918 948 |
นาโนเมตร |
||
| รูปแบบการมอดูเลต | NRZ | |||||
| เกณฑ์ความเสียหาย | 4.4 | เดซิเบล | ||||
|
กำลังรับเฉลี่ยแต่ละเลน |
เลน0 เลน1 เลน2 เลน3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
เดซิเบล |
||
| กำลังรับ, แต่ละเลน (OMA) | 3 | เดซิเบล | ||||
| การสะท้อนแสงของตัวรับ | -12 | เดซิเบล | ||||
|
ความไวของตัวรับสัญญาณที่ไม่เครียด (OMA) |
เลน0 เลน1 เลน2 เลน3 |
-8.2 -8.4 -8.6 -8.8 |
เดซิเบล |
1 |
||
| RX_Los_Assert | -30 | เดซิเบล | ||||
| RX_Los_De-ยืนยัน | -12 | เดซิเบล | ||||
| RX_Los_Hysteresis | 0.5 | เดซิเบล | ||||
|
1. ความไวที่ไม่กดดันที่ BER ของ 5E-5 (ก่อน FEC) |
||||||
ลักษณะไฟฟ้า
| ลักษณะสัญญาณอินพุตทางไฟฟ้าของเครื่องส่งสัญญาณ (TP1) | นาที | ทั่วไป | สูงสุด | หน่วย |
| อัตราสัญญาณต่อเลน (ช่วง) | 25.78125 ± 100 แผ่นต่อนาที | GBd | ||
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | สมการ (83E–5) | เดซิเบล | ||
| ความแตกต่างของการสูญเสียการส่งคืนอินพุตโหมดทั่วไป | สมการ (83E–6) | เดซิเบล | ||
| การเลิกจ้างที่แตกต่างกันไม่ตรงกัน | 10 | % | ||
| โมดูลเน้นการทดสอบอินพุต | ดู 83E3.4.1 | |||
| ความทนทานต่อแรงดันไฟฟ้าอินพุตที่แตกต่างกัน pk-pk | 900 | เอ็มวี | ||
| แรงดันไฟฟ้าโหมดทั่วไป DC | -350 | 2850 | เอ็มวี | |
| ช่วงความอดทนต่อแรงดันไฟฟ้าแบบปลายเดี่ยว | -0.4 | 3.3 | วี | |
| ลักษณะสัญญาณเอาต์พุตทางไฟฟ้าของเครื่องรับ (TP4) | นาที | ทั่วไป | สูงสุด | หน่วย |
| อัตราสัญญาณต่อเลน (ช่วง) | 25.78125 ± 100 แผ่นต่อนาที | GBd | ||
| แรงดันเอาต์พุตโหมดทั่วไป AC (RMS) | 17.5 น | เอ็มวี | ||
| แรงดันขาออกที่แตกต่างกัน | 900 | เอ็มวี | ||
| ความกว้างของตา | 0.57 | UI | ||
| ความสูงของตาส่วนต่าง | 228 | เอ็มวี | ||
| ปิดตาแนวตั้ง | 5.5 | เดซิเบล | ||
| การสูญเสียผลตอบแทนส่วนต่าง | สมการ (83E–2) | เดซิเบล | ||
| การสูญเสียผลตอบแทนจากการแปลงโหมดทั่วไปเป็นโหมดดิฟเฟอเรนเชียล | สมการ (83E–3) | เดซิเบล | ||
| การเลิกจ้างที่แตกต่างกันไม่ตรงกัน | 10 | % | ||
| เวลาเปลี่ยน (20% ถึง 80%) | 12 | ปล | ||
| แรงดันไฟฟ้าโหมดทั่วไป DC | -350 | 2850 | เอ็มวี | |
มิติทางกล
หน่วย: มม.
