รายละเอียดสินค้า:
|
| ชื่อสินค้า: | โมดูลตัวรับส่งสัญญาณ 100G eLR4 | บรรจุภัณฑ์/เทคโนโลยี: | QSFP28/ LAN WDM |
|---|---|---|---|
| แบนด์วิดธ์: | 103.1Gbps (4x 25.78Gbps) | ความยาวคลื่น: | 1295-1310 นาโนเมตร |
| TOSA/โรซ่า: | 4 x LAN WDM DFB/PIN | ความยาวของลิงค์: | 20km |
| CDR: | TX & RX | DOM/DDM: | ได้รับการสนับสนุน |
| คีย์เวิร์ด: | QSFP28 100GBASE-eLR4 20km ตัวรับส่งสัญญาณ | ||
| เน้น: | QSFP28 ตัวรับส่งสัญญาณแสง,QSFP28 ตัวรับส่งสัญญาณแสง,QSFP28 ELR4 |
||
คำอธิบาย

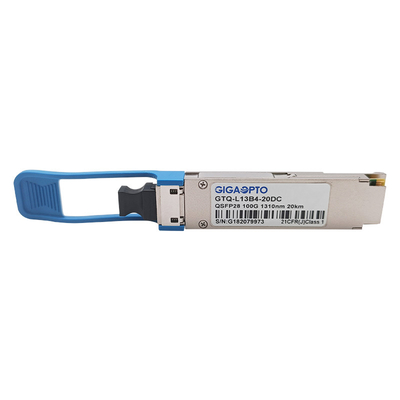

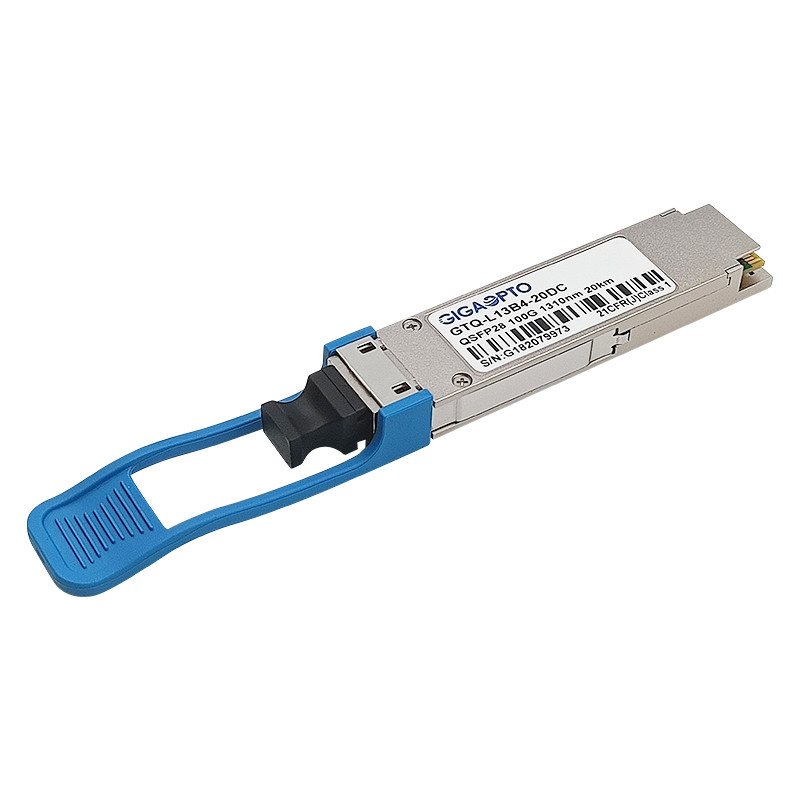

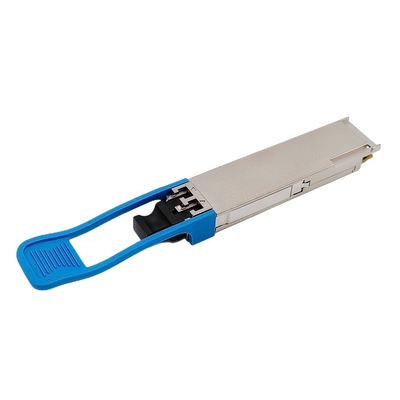

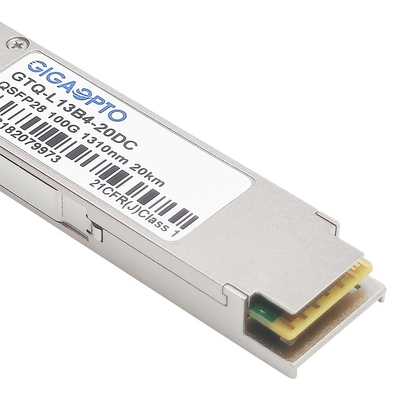

หมายเลขชิ้นส่วนเครื่องรับส่งสัญญาณ QSFP28 100G eLR4 ของ GigaoptoGTQ-NL3B4-20DCได้รับการออกแบบมาเพื่อใช้ในลิงก์ 100 กิกะบิตอีเทอร์เน็ตบนระยะทาง 20 กม. บนไฟเบอร์โหมดเดี่ยว (SMF) 9/125 ผ่านขั้วต่อ LC มาตรฐานอุตสาหกรรม
โมดูลจะแปลงช่องสัญญาณอินพุต 4 ช่องของข้อมูลไฟฟ้า 25.78Gb/s เป็น 4 ช่องสัญญาณของสัญญาณออปติคัล LAN WDM แล้วมัลติเพล็กซ์ให้เป็นช่องสัญญาณเดียวสำหรับการส่งผ่านแสง 100Gb/sเมื่อกลับด้านตัวรับสัญญาณ โมดูลจะแยกอินพุตออปติคัล 100Gb/s ออกเป็น 4 ช่องสัญญาณของสัญญาณออปติคัล LAN WDM แล้วแปลงเป็น 4 ช่องสัญญาณเอาต์พุตของข้อมูลไฟฟ้าความยาวคลื่นกลางของช่อง LAN WDM 4 ช่องคือ 1295.56,1300.05,1304.58 และ 1309.14nm ในฐานะสมาชิกของตารางความยาวคลื่น LAN WDM ที่กำหนดไว้ใน IEEE 802.3ba
เครื่องส่ง LAN WDM DFB ที่ระบายความร้อนด้วยประสิทธิภาพสูงและตัวรับ PIN ความไวสูงให้ประสิทธิภาพที่เหนือกว่าและความน่าเชื่อถือสูง
สอดคล้องกับ QSFP28 MSA, 100GBASE-LR4 และ IEEE 802.3bm CAUI-4
ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ตามที่ระบุโดย QSFP28 MSA
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | QSFP-100G-eLR4 | ส่วนจำนวน | GTQ-L13B4-20DC |
| แบบฟอร์มประเภท | QSFP28 | ความเร็วสูงสุด (Gbps) | 103.125Gbps |
| เลนนับ | 4x (เท็กซ์/อาร์x) | ความเร็วต่อเลน | 25.78Gbps |
| ความยาวคลื่น (ทั่วไป) | 1295.56 นาโนเมตร 1300.05 นาโนเมตร 1304.58 นาโนเมตร 1309.14 นาโนเมตร | ระยะทางเคเบิล | 20 กม. บน G.652 |
| อินเตอร์เฟซ | ดูเพล็กซ์ LC | ประเภทสื่อ | ไฟเบอร์โหมดเดี่ยว |
| TOSA ประเภท | LAN WDM DML | ประเภท ROSA | เข็มหมุด |
| TX เพาเวอร์ (dBm) | -4.3~4.5dBm | ตัวรับความไว | <-14.5dBm |
| พลังบีตรวจสอบ (dB) | 10.2dB | โอเวอร์โหลด | >4.5dBm |
| การสูญเสียพลังงาน | ≤3.5W | ต่ออัตราส่วน | >4dB |
| DDM | ได้รับการสนับสนุน | อุณหภูมิเชิงพาณิชย์ | 0 ถึง 70°C |
| อัตราส่วนข้อผิดพลาดบิต (BER) | <1E-12 | รูปแบบการมอดูเลต | NRZ |
| CDR (นาฬิกาและการกู้คืนข้อมูล) | คู่ TX & RX | OEM/ODM | ได้รับการสนับสนุน |
| เทคโนโลยีบรรจุภัณฑ์ | กล่อง | การรับประกัน | 3 ปี |
| โปรโตคอล | IEEE 802.3ba 100GBASE-LR4, QSFP28 MSA, SFF-8661, SFF-8636 | ||
| แอปพลิเคชัน | อีเธอร์เน็ต 100G, ศูนย์ข้อมูล, เครือข่ายไร้สาย 5G | ||
คุณสมบัติ
แอปพลิเคชัน
สำหรับซีรี่ส์เครื่องรับส่งสัญญาณ QSFP28 100GBASE ของเราโปรดอ้างอิงแบบฟอร์มต่อไปนี้
| ส่วนจำนวน | คำอธิบาย | ความยาวคลื่น | ความยาว | สื่อ | TX เพาเวอร์ (dBm) | Rx Sens. (dBm) |
| GTQ-M08B4-01DC | QSFP28 100G SR4 | 850nm | 100m | MMF | -8.4~2.4 | <-10.3 |
| GTQ-M08B4-02DC | QSFP28 SR BD | 850/900นาโนเมตร | 100m | MMF | -5.5 - 3 | <-9.5 |
| GTQ-M08B4-03DC | 100GBASE eSR4 | 850nm | 300m | MMF | -8.4~2.4 | <-10.3 |
| GTQ-M13B4-P5DC | QSFP28 PSM4-S | 1310nm | 500m | SMF | -9.4~2 | <-12.66 |
| GTQ-M13B4-02DC | QSFP28 PSM4-S | 1310nm | 2km | SMF | -6.0~2 | <-10.5 |
| GTQ-L27B4-02DC | 100G CWDM4 | 1311nm CWDM | 2km | SMF | -6.5~2.5 | <-11.5 |
| GTQ-L27B4-10DC | 100G eCWDM4 | 1311nm CWDM | 10km | SMF | -6.5~2.5 | <-13 |
| GTQ-L13B4-10DC | QSFP28 LR4 | LAN WDM | 10km | SMF | -4.3~4.5 | <-10.6 |
| GTQ-L13B4-20DC | QSFP28 eLR4 | LAN WDM | 20km | SMF | -4.3~4.5 | <-14.5 |
| GTQ-L13B4-40DC | QSFP28 ER4 Lite | LAN WDM | 40 กม. (พร้อม FEC) | SMF | -2.9~4.5 | <-20.9d |
| GTQ-L13B4-80DC | QSFP28 ZR4 | LAN WDM | 80km | SMF | 2~6.5 | <-28 |
| GTQ-N13B4-10MC | คู่ 100/112G LR4 | LAN WDM | 10km | SMF | -4.3~4.5/-0.6~4 | <-8.6/<-8.4 |
| GTQ-N13B4-20MC | คู่ 100/112G eLR4 | LAN WDM | 20km | SMF | -1.0~+4.5/0~4 | <-9.5/<-9.0 |
| GTQ-N13B4-40MC | คู่ 100/112G ER4 | LAN WDM | 40km | SMF | -2.5~2.9/-1~3.3 | <-15/<-19 |
| GTQ-L13D1-P5DC | 100G QSFP28 DR1 | 1310nm | 500m | SMF | -2.9~4 | <-5.9 |
| GTQ-L13D1-02DC | 100G QSFP28 FR1 | 1310nm | 2km | SMF | -2.4~4 | <-6.4 |
| GTQ-L13D1-10DC | 100G QSFP28 LR1 | 1310nm | 10km | SMF | -1.4~4.5 | <-7.7 |
หมายเหตุ: รองรับ OEM/ODM
