รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ 100GBASE-ZR4 | แบบฟอร์มประเภท: | QSFP28 |
|---|---|---|---|
| ส่วนประกอบ: | 4 x LAN WDM EML/SOA+PIN | ความยาวคลื่น: | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| ตัวเชื่อมต่อ: | LC ดูเพล็กซ์ | ระยะทางสูงสุด: | 80KM |
| CDR: | ทวิพจน์ | งบประมาณพลังงาน: | 30dB |
| คีย์เวิร์ด: | 100GBASE ZR4 80km เครื่องรับส่งสัญญาณไฟเบอร์ | ||
| เน้น: | 100g qsfp28 zr4,qsfp28 100g 80km,100GBASE ZR4 |
||
100G QSFP28 ZR4 พร้อม Dual CDR 80 กม., λ1296-1309nm, LC-Duplex, เดี่ยว โหมดสำหรับลิงค์อีเธอร์เน็ต 100GBASE-ZR4
คำอธิบาย

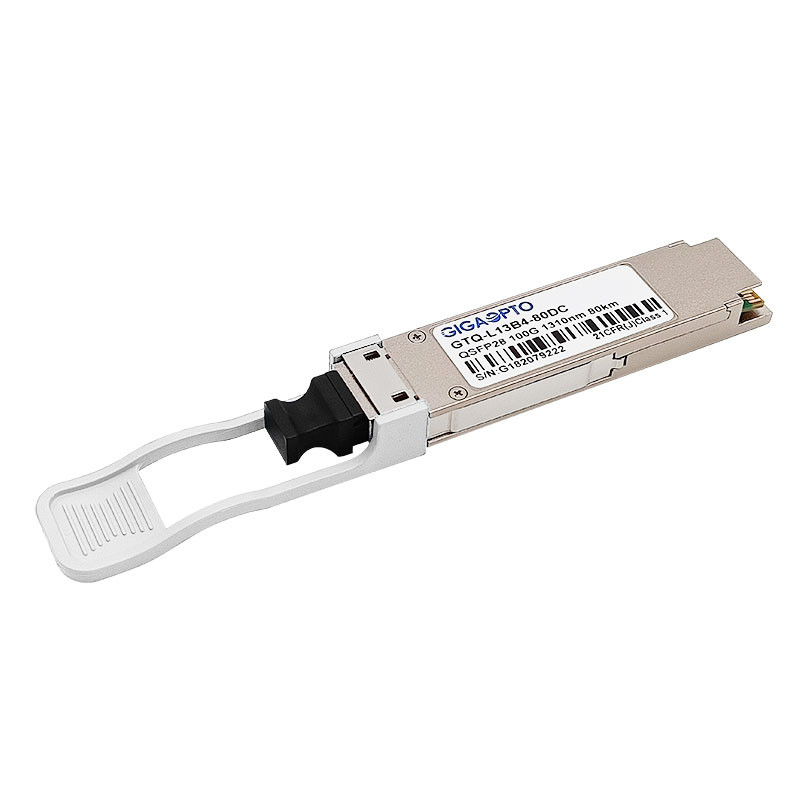

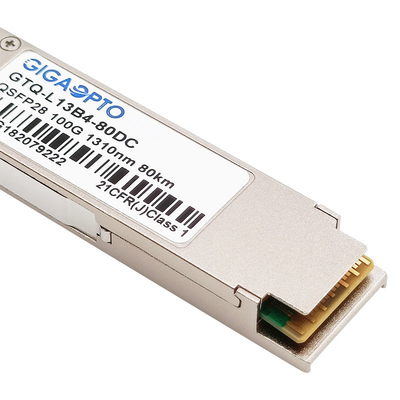

โมดูลรับส่งสัญญาณ GTQ-L13B4-80DC ของ Gigaopto ออกแบบมาสำหรับแอปพลิเคชันการสื่อสารด้วยแสงที่สอดคล้องกับ 100GBASE-ZR4 ซึ่งทำงานผ่านสายเคเบิลออปติคัลโหมดเดี่ยวแบบเส้นคู่พร้อมช่องทางการสื่อสารออปติคัลอิสระ 4 ช่องแยกจากกันโดยใช้เทคโนโลยี LAN WDM การรับส่งข้อมูลสูงสุดสามารถขึ้น ถึง 80 กม. (พร้อมโฮสต์ FEC) และระยะทาง 40 กม. (ไม่มีโฮสต์ FEC)
ตัวรับส่งสัญญาณ 100Gbase ZR4 นี้ประกอบด้วยสองส่วน: ตัวส่งสัญญาณเลเซอร์ EML ที่ระบายความร้อนด้วย 4x25Gb/s LAN WDM TOSA (1295.56, 1300.05, 1304.58, 1309.14nm) ประสิทธิภาพสูง และตัวรับ SOA+PIN 4x25Gb/s ความไวสูงตัวรับส่งสัญญาณทั้งหมดได้รับการรับรอง CE / RoHS และสอดคล้องกับมาตรฐานความปลอดภัยของผลิตภัณฑ์
EEPROM แบบอนุกรมในตัวรับส่งสัญญาณช่วยให้ผู้ใช้สามารถเข้าถึงการตรวจสอบตัวรับส่งสัญญาณและข้อมูลการกำหนดค่าผ่านอินเทอร์เฟซการจัดการ QSFP แบบ 2 สายอินเทอร์เฟซนี้ใช้ที่อยู่เดียว A0h โดยมีแผนที่หน่วยความจำแบ่งออกเป็นพื้นที่ด้านล่างและด้านบนข้อมูลการวินิจฉัยทางดิจิทัลขั้นพื้นฐาน (DD) จะถูกเก็บไว้ที่บริเวณด้านล่าง ในขณะที่ข้อมูลเฉพาะจะถูกเก็บไว้ในชุดของตารางในพื้นที่หน่วยความจำสูง
ด้วยคุณสมบัติเหล่านี้ ตัวรับส่งสัญญาณ 100G ZR4 แบบ Hot-swap ที่ติดตั้งง่ายและสับเปลี่ยนได้นี้เหมาะสำหรับใช้สำหรับไฟเบอร์ของผู้ให้บริการอินเทอร์เน็ต (ISP) ไปยัง Home Aggregation และ Backbone, Mobile Operator Core Networks และ Mobile Backhaul และการเชื่อมต่อไซต์เครือข่ายศูนย์ข้อมูล
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | เครื่องรับส่งสัญญาณ 100GBASE ZR4 | ส่วนจำนวน | GTQ-L13B4-80DC |
| ฟอร์มแฟกเตอร์ | QSFP28 LAN WDM | อัตราข้อมูลสูงสุด | 103.125Gbps (4x 25.78Gbps) |
| ความยาวคลื่น | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm | ระยะเชื่อมโยงสูงสุด | 80km |
| ตัวเชื่อมต่อ | ดูเพล็กซ์-LC | ประเภทสายเคเบิล | ไฟเบอร์โหมดเดียว |
| ประเภทเครื่องส่งสัญญาณ | 4 x LAN WDM EML | ประเภทผู้รับ | SOA+พิน |
| กำลังขับ TX | 2~6.5dBm | ตัวรับความไว | <-28 dBm |
| กำลังไฟ - งบประมาณ (dB) | 30dB | โอเวอร์โหลด | > 2 dBm |
| การใช้พลังงาน | ≤6.5W | อัตราการสูญพันธุ์ | >6dB |
| DDM/DOM | ได้รับการสนับสนุน | ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| CDR (นาฬิกาและการกู้คืนข้อมูล) | TX & RX CDR ในตัว | รูปแบบการมอดูเลต | NRZ |
| OEM/ODM | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| โปรโตคอล | IEEE 802.3ba 100GBASE-ZR4, CE, QSFP28 MSA, RoHS, SFF-8636, SFF-8665 | ||
| คำเตือนที่สำคัญ | การเข้าถึงเต็ม 80 กม. ต้องใช้ FEC บนแพลตฟอร์มโฮสต์หากไม่มี FEC ระยะทางจะถึง 40km | ||
สังเกต:เมื่อใช้ตัวรับส่งสัญญาณระยะไกลในการส่งสัญญาณระยะใกล้ โปรดจับคู่กับตัวลดทอนสัญญาณที่เหมาะสมตามตาราง
| ระยะทาง | ≤ 10km | ≤ 25km | ≤ 35km |
| ตัวลดทอน | 15dB | 10dB | 5dB |
คุณสมบัติ
แอปพลิเคชั่น
ความเข้ากันได้
ตัวรับส่งสัญญาณแสงของ Gigaopto เข้ากันได้กับแบรนด์สวิตช์หลักทั้งหมด 100% และจะไม่สร้างความเสียหายให้กับอุปกรณ์ OEM
เพื่อให้มั่นใจในคุณภาพและความเข้ากันได้ของผลิตภัณฑ์ของเรา ผลิตภัณฑ์แต่ละชิ้นได้รับการทดสอบอย่างรอบคอบบนอุปกรณ์ที่เกี่ยวข้องก่อนส่งมอบให้กับลูกค้า
สำหรับความเข้ากันได้ 100G ZR4 GTQ-L13B4-80DC โปรดดูที่ตารางการโต้ตอบ P/N หากแบรนด์และหมายเลขชิ้นส่วนที่คุณกำลังมองหาไม่อยู่ในรายการด้านล่าง โปรดแจ้งให้เราทราบและเรายินดีที่จะให้บริการเพิ่มเติมแก่คุณ รายละเอียด.
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนจำนวน | ยี่ห้อ | ส่วนจำนวน |
| Gigaopto | GTQ-L13B4-80DC | Juniper | QSFP-100GBASE-ZR4 |
| ซิสโก้ | QSFP-100G-ZR4-S | ||
