รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 40G SR BD | อัตราบิต: | 40Gbps |
|---|---|---|---|
| ฟอร์มแฟกเตอร์: | QSFP+ | ความยาวคลื่น: | 832nm - 918nm |
| ไฟเบอร์เกียร์: | 150m@OM4/100m@OM3 | อินเตอร์เฟซ: | เต้ารับ LC ดูเพล็กซ์ |
| ไฮไลท์: | 40GBASE-SR4 QSFP+ MMF 832nm – 918nm VCSEL 150M Dual LC | ||
| เน้น: | BiDi QSFP + เครื่องรับส่งสัญญาณออปติคอล,40GBASE SR QSFP + เครื่องรับส่งสัญญาณออปติคอล,โมดูล 918nm MMF |
||
40GBASE-SR แบบสองทิศทาง QSFP+โมดูลเครื่องรับส่งสัญญาณออปติคัล LC MMF ดูเพล็กซ์สำหรับอีเทอร์เน็ตและศูนย์ข้อมูล
คำอธิบาย

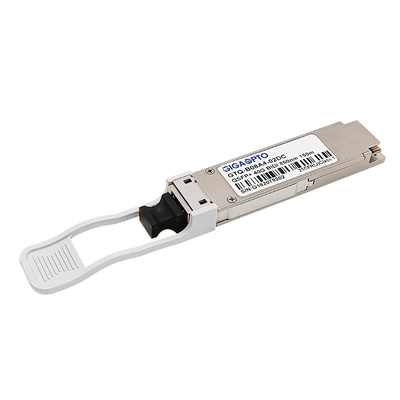

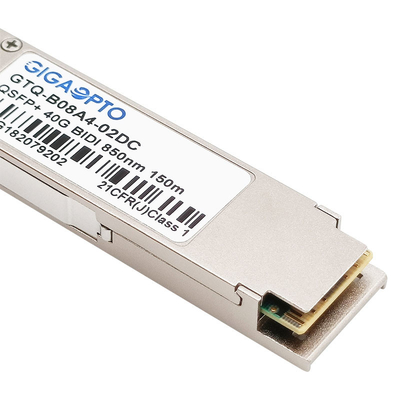

โมดูลรับส่งสัญญาณ GTQ-B08A4-02DC QSFP+ SR BiDirectional (BiDi) ของ Gigaopto เป็นเครื่องรับส่งสัญญาณออปติคัลแบบเสียบได้พร้อมอินเทอร์เฟซตัวเชื่อมต่อ LC แบบดูเพล็กซ์สำหรับการสื่อสารข้อมูลระยะสั้นและแอปพลิเคชันเชื่อมต่อระหว่างกันโดยใช้ MultiMode Fiber (MMF)
ตัวรับส่งสัญญาณ BiDi QSFP+ 40Gbps ภายในมัลติเพล็กซ์อินเทอร์เฟซ XLPPI 4x10G เป็นช่องสัญญาณไฟฟ้า 20Gb/s สองช่อง โดยส่งและรับแต่ละออปติคัลผ่านไฟเบอร์ LC แบบธรรมดาหนึ่งเส้นโดยใช้ออปติกแบบสองทิศทางส่งผลให้แบนด์วิดท์รวม 40Gbps เป็นสายเคเบิล LC แบบดูเพล็กซ์
รองรับการเชื่อมต่อ 40Gbps ผ่านสายเคเบิลดูเพล็กซ์ MMF ในขณะที่อนุญาตให้ใช้ 40G โดยใช้โครงสร้างพื้นฐานเดียวกันกับ 10G (10GBASE-SR) โดยไม่ต้องเพิ่มไฟเบอร์ใดๆ
สามารถเข้าถึง 150m ผ่าน OM4 multimode fiber (MMF) โดยใช้ความยาวคลื่น 832nm ถึง 918nm ผ่านตัวเชื่อมต่อ LC
ตัวรับส่งสัญญาณ 40G SR4 BD นี้มอบโซลูชันอีเทอร์เน็ต 40GBASE ที่มีความหนาแน่นสูงและใช้พลังงานต่ำสำหรับศูนย์ข้อมูล เครือข่ายการประมวลผลประสิทธิภาพสูง แอปพลิเคชันคอร์ระดับองค์กรและเลเยอร์การกระจาย
สอดคล้องกับ QSFP + MSA, IEEE 802.3ba-2010 อย่างสมบูรณ์
ข้อมูลจำเพาะ
| บรรจุุภัณฑ์ | QSFP+ | อัตราข้อมูล (Gbps) | 40Gbps |
| ความยาวคลื่นกลาง | 832nm ~ 918nm | สายส่ง | 150m@OM4/100m@OM3 |
| อินเตอร์เฟซ | LC ดูเพล็กซ์ | ประเภทสายเคเบิล | MMF |
| ประเภทเครื่องส่งสัญญาณ | VCSEL 850/900nm | ประเภทผู้รับ | เข็มหมุด |
| TX Power ต่อเลน | -4~5dBm | ความไว RX ต่อเลน | <-11.0dBm |
| พลังงาน-งบประมาณ | 6dB | อัตราการสูญพันธุ์ | >3.5dB |
| การสูญเสียพลังงาน | ≤3.5W | CDR | ปราศจาก |
| DDM/DOM | ไม่มี | อุณหภูมิในการทำงาน | 0 ถึง 70°C (32 ถึง 158°F) |
| ฟังก์ชัน FEC | ได้รับการสนับสนุน | OEM/ODM | ได้รับการสนับสนุน |
| โปรโตคอล | อีเธอร์เน็ต 40G, IEEE802.3ba-2010, ได้มาตรฐาน MSA | ||
| การปฏิบัติตามกฎระเบียบ | IEC/EN 61000-4-2,IEC-60825,FDA 21CFR 1040.10 และ 1040.11,RoHS | ||
คุณสมบัติ
แอปพลิเคชั่น
มาตรฐาน
ลักษณะทางไฟฟ้า (TOP = 0 ถึง 70 °C, VCC = 3.13 ถึง 3.47 โวลต์)
| พารามิเตอร์ | เครื่องหมาย | นาที | พิมพ์ | แม็กซ์ | หน่วย | บันทึก |
| อัตราข้อมูลต่อช่อง | - |
10.312 5 |
11.2 | Gbps | ||
| การใช้พลังงาน | - | 2.5 | 3.5 | W | ||
| อุปทานปัจจุบัน | ไอซีซี | 0.75 | 1.0 | อา | ||
| ควบคุมแรงดันไฟฟ้า I/O-สูง | VIH | 2.0 | Vcc | วี | ||
| ควบคุมแรงดันไฟฟ้า I/O-ต่ำ | VIL | 0 | 0.7 | วี | ||
| อินเตอร์ช่องสกิว | TSK | 150 | ปล | |||
| RESETL Duration | 10 | เรา | ||||
| RESETL ยกเลิกการยืนยันเวลา | 100 | นางสาว | ||||
| เวลาเปิดเครื่อง | 100 | นางสาว | ||||
| เครื่องส่งสัญญาณ | ||||||
|
แรงดันไฟขาออกเดี่ยว ความอดทน |
0.3 | 4 | วี | 1 | ||
|
โหมดทั่วไป แรงดันไฟฟ้า ความอดทน |
15 | mV | ||||
| ส่งแรงดันแตกต่างของอินพุต | VI | 120 | 1200 | mV | ||
| ส่งอินพุต Diff Impedance | ZIN | 80 | 100 | 120 | ||
| ข้อมูลขึ้นอยู่กับอินพุต Jitter | DDJ | 0.1 | UI | |||
| ข้อมูลอินพุตรวม Jitter | TJ | 0.28 | UI | |||
| ผู้รับ | ||||||
| แรงดันไฟขาออกเดี่ยว | 0.3 | 4 | วี | |||
| ความอดทน | ||||||
| แรงดันไฟขาออก Rx | โว | 600 | 800 | mV | ||
| Rx เอาต์พุตที่เพิ่มขึ้นและแรงดันตก | Tr/Tf | 35 | ปล | 1 | ||
| กระวนกระวายใจทั้งหมด | TJ | 0.7 | UI | |||
| กระวนกระวายใจที่กำหนด | ดีเจ | 0.42 | UI | |||
พารามิเตอร์ทางแสง (TOP = 0 ถึง 70 °C, VCC = 3.0 ถึง 3.6 โวลต์)
| พารามิเตอร์ | เครื่องหมาย | นาที | พิมพ์ | แม็กซ์ | หน่วย | อ้างอิง |
| เครื่องส่งสัญญาณ | ||||||
| ความยาวคลื่นแสง CH1 | λ | 832 | 850 | 868 | นาโนเมตร | |
| ความยาวคลื่นแสง CH2 | λ | 882 | 900 | 918 | นาโนเมตร | |
| RMS Spectral Width | น | 0.5 | 0.65 | นาโนเมตร | ||
| กำลังแสงเฉลี่ยต่อช่องสัญญาณ | Pavg | -4 | -2.5 | +5.0 | dBm | |
| เลเซอร์ปิดกำลังต่อช่อง | Poff | -30 | dBm | |||
| อัตราส่วนการสูญเสียแสง | เอ่อ | 3.5 | เดซิเบล | |||
| เสียงรบกวนความเข้มสัมพัทธ์ | ริน | -128 |
เดซิเบล/H Z |
1 | ||
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | 12 | เดซิเบล | ||||
| ผู้รับ | ||||||
| ความยาวคลื่นศูนย์แสง CH1 | λ | 882 | 900 | 918 | นาโนเมตร | |
| ความยาวคลื่นศูนย์แสง CH2 | λ | 832 | 850 | 868 | นาโนเมตร | |
| ตัวรับความไวต่อช่องสัญญาณ | R | -11 | dBm | |||
| กำลังไฟฟ้าเข้าสูงสุด | พีMAX | +0.5 | dBm | |||
| ตัวรับสะท้อนแสง | Rrx | -12 | เดซิเบล | |||
| LOS De-Asert | LOSดี | -14 | dBm | |||
| LOS Assert | LOSอา | -30 | dBm | |||
| LOS ฮิสเทรีซิส | LOSชม | 0.5 | เดซิเบล | |||
บันทึก
1. การสะท้อนแสง 12dB
ความเข้ากันได้
Gigaopto ผลิตและจำหน่ายเครื่องรับส่งสัญญาณออปติคัลแบบครบวงจรสูงสุด 100Gโมดูลตัวรับส่งสัญญาณออปติคัลทั้งหมดของเราผ่านการทดสอบคุณภาพแล้วว่าเข้ากันได้กับสภาพแวดล้อมสวิตช์เป้าหมายและเข้ากันได้ 100% กับแบรนด์หลัก ๆ เช่น Cisco, Brocade, HP, Juniper, HW, Alcatel-Lucent, Extreme, Arista, Force10, D-link , 3Com และอื่นๆ พร้อมรับประกัน 3 ปี
สำหรับเครื่องรับส่งสัญญาณ GTQ-B08A4-02DC 40G SR BD โปรดดูตารางการติดต่อ P/Nหากคุณต้องการความเข้ากันได้มากกว่านี้ โปรดแจ้งให้เราทราบ
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนจำนวน | ยี่ห้อ | ส่วนจำนวน |
| Gigaopto | GTQ-B08A4-02DC | Arista | QSFP-40G-SRBD |
| ซิสโก้ | QSFP-40G-SR-BD | Juniper | JNP-QSFPP-40G-BXSR |
| H3C | QSFP-40G-BIDI-SR-MM850 | HW | QSFP-40G-SR-BD |
ขนาดเครื่องกล
สำหรับซีรี่ส์เครื่องรับส่งสัญญาณ 40GBASE เพิ่มเติม โปรดดูแบบฟอร์มต่อไปนี้
| ป/น | คำอธิบาย | เข้าถึง | TX/RX | TX เพาเวอร์ (dBm) | Rx Sens. (dBm) | ตัวเชื่อมต่อ |
| GTQ-M85A4-02DC | 40G SR4 | 150m | 850nm VCSEL/พิน | -7.6~2.4 | <-9.5 | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 150m | 850/900nm VCSEL/พิน | -4~5 | <-11 | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 300m | 850nm VCSEL/พิน | -7.5~0 | <-9.9 | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1.4km | 1310nm FP/PIN | -5.5~+1.5 | <-11.5 | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 150m/2km | 1310nm DFB/PIN | -7~4.3/-10~2.3 | <-10/<-13.7 | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 2km | CWDM DFB/PIN | -7~2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40G LR4 | 10km | CWDM DFB/PIN | -7~2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 10km | 1310nm DFB/PIN | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 20km | CWDM DFB/PIN | -4.5~2.3 | <-12.5 | LC |
| GTQ-B13A4-40DC | 40G ER4 | 40km | CWDM DFB/APD | -2.7~4.5 | <-21.2 | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 2km | 1310nm DFB/PIN | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 30km | CWDM DFB/APD | -3.7~4.5 | <-18 | LC |
