รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | QSFP 40GBASE-LR4L | อัตราบิต: | 40Gbps |
|---|---|---|---|
| ความยาวคลื่น: | 1310nm CWDM (1270nm-1330nm) | ประเภทไฟเบอร์: | SMF |
| ประเภท LD/PD: | DFB/PIN | การแพร่เชื้อ: | 2km |
| ตัวเชื่อมต่อ: | ดูเพล็กซ์ LC | การรับประกัน: | 36 เดือน |
| ไฮไลท์: | QSFP+ 40GbE LR4L สำหรับเต้ารับ LC 2 กม. DOM | ||
| เน้น: | QSFP + เครื่องรับส่งสัญญาณไฟเบอร์ออปติก,เครื่องรับส่งสัญญาณไฟเบอร์ออปติก DOM,เครื่องรับส่งสัญญาณไฟเบอร์ LC |
||

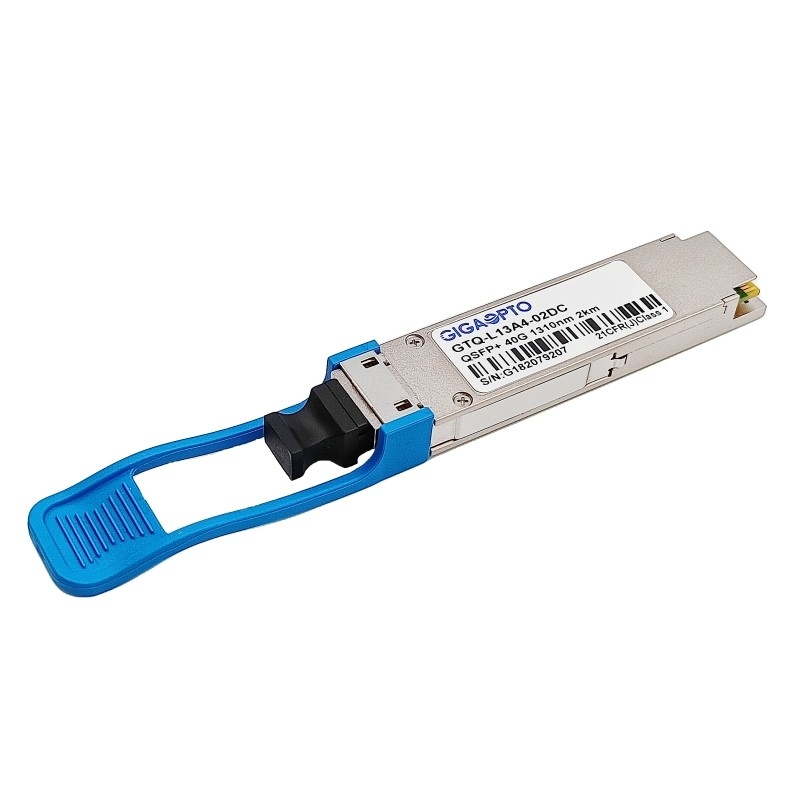

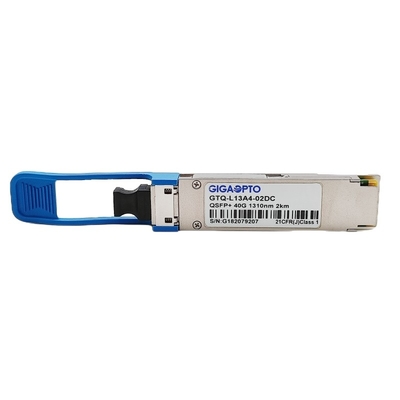

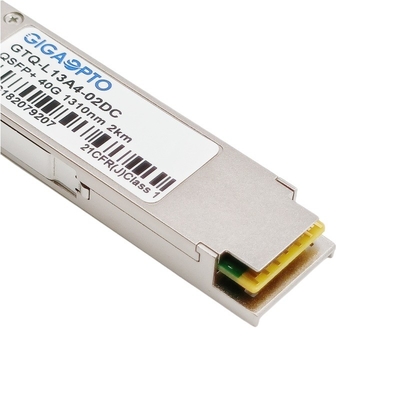

QSFP+ 40GBASE-LR4L 1310nm 2km DOM Duplex LC SMF โมดูลเครื่องรับส่งสัญญาณออปติคอลสำหรับอีเทอร์เน็ตและศูนย์ข้อมูล
คำอธิบาย
ตัวรับส่งสัญญาณ GTQ-L13A4-02DC QSFP LR4 Lite ของ Gigaopto เป็นโมดูลที่ออกแบบมาสำหรับแอพพลิเคชั่นการสื่อสารด้วยแสงระยะทาง 2 กม.การออกแบบเป็นไปตามมาตรฐาน 40GBASE-LR4 ของมาตรฐาน IEEE P802.3ba
โมดูลนี้แปลงช่องสัญญาณอินพุต 4 ช่องของข้อมูลไฟฟ้า 10.3125Gb/s เป็นสัญญาณออปติคัล CWDM 4 ช่อง และมัลติเพล็กซ์ให้เป็นช่องสัญญาณเดียวสำหรับการส่งผ่านแสง 40Gb/sในทางกลับกัน ที่ฝั่งผู้รับ โมดูลจะแยกสัญญาณอินพุต 40Gb/s ออกเป็นสัญญาณช่อง CWDM 4 ช่อง และแปลงเป็นข้อมูลไฟฟ้าเอาต์พุต 4 ช่องสัญญาณ
ความยาวคลื่นกลางของช่อง CWDM ทั้ง 4 ช่องคือ 1271, 1291, 1311 และ 1331nm ในฐานะสมาชิกของตารางความยาวคลื่น CWDM ที่กำหนดไว้ใน ITU-T G.694.2ประกอบด้วยขั้วต่อ LC แบบดูเพล็กซ์สำหรับอินเทอร์เฟซแบบออปติคัล และขั้วต่อ 38 พินสำหรับอินเทอร์เฟซทางไฟฟ้าเพื่อลดการกระจายแสงในระบบระยะไกล ต้องใช้ไฟเบอร์โหมดเดียว (SMF) ในโมดูลนี้
ผลิตภัณฑ์นี้ได้รับการออกแบบด้วยฟอร์มแฟคเตอร์ การเชื่อมต่อแบบออปติคัล/ไฟฟ้า และอินเทอร์เฟซการวินิจฉัยแบบดิจิทัลตามข้อตกลง QSFP+ Multi-Source Agreement (MSA)ได้รับการออกแบบมาเพื่อตอบสนองสภาพการทำงานภายนอกที่รุนแรงที่สุด รวมทั้งอุณหภูมิ ความชื้น และการรบกวนของ EMI
ข้อมูลจำเพาะ
| บรรจุุภัณฑ์ | QSFP | ความเร็วข้อมูล | 41.2Gbps (4×10.3Gbps) |
| ความยาวคลื่นกลาง | 1310nm CWDM | การเข้าถึงสูงสุด | 2km |
| อินเตอร์เฟซ | LC ดูเพล็กซ์ | ประเภทไฟเบอร์ | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB | ประเภทผู้รับ | เข็มหมุด |
| TX Power ต่อเลน | -7~2.3dBm | ความไว RX ต่อเลน | <-11.5dBm |
| พลังงาน-งบประมาณ | 4.5dB | RX โอเวอร์โหลด | >2.3dBm |
| การสูญเสียพลังงาน | ≤3.5W | อัตราการสูญพันธุ์ | >3.5dB |
| โฮสต์FEC | ได้รับการสนับสนุน | อัตราส่วนข้อผิดพลาดบิต (BER) | 1E-12 |
| โดม | ได้รับการสนับสนุน | อุณหภูมิในการทำงาน | 0 ถึง 70°C (32 ถึง 158°F) |
| OEM/ODM | ได้รับการสนับสนุน | BTMF | 5,000,000 ชั่วโมง |
| โปรโตคอล | อีเธอร์เน็ต 40G, Infiniband Fibre Channel, SATA/SAS3, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
ข้อมูลจำเพาะทางไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| การใช้พลังงาน | 3.5 | W | ||||
| อุปทานปัจจุบัน | ไอซีซี | 1.1 | อา | |||
| เวลาเริ่มต้นการเปิดเครื่องรับส่งสัญญาณ | 2000 | นางสาว | 1 | |||
| ทรานสมิตเตอร์ (แต่ละเลน) | ||||||
| ความคลาดเคลื่อนของแรงดันไฟฟ้าขาเข้าแบบปลายเดียว (หมายเหตุ 2) | -0.3 | 4.0 | วี | อ้างถึงสัญญาณ TP1 | ||
| ค่าความคลาดเคลื่อนของแรงดันไฟฟ้าขาเข้าโหมดทั่วไปของ AC | 15 | mV | RMS | |||
| แรงดันไฟฟ้าขาเข้าที่แตกต่างกัน | 50 | mVpp | โลซา | |||
| เกณฑ์การแกว่ง | เกณฑ์ | |||||
| สวิงแรงดันไฟอินพุตแบบดิฟเฟอเรนเชียล | ซิน, pp | 190 | - | 700 | mVpp | - |
| อิมพีแดนซ์อินพุตดิฟเฟอเรนเชียล | ซิน | 90 | 100 | 110 | โอห์ม | - |
| ตัวรับ (แต่ละเลน) | ||||||
| แรงดันขาออกด้านเดียว | -0.3 | 4.0 | วี | เรียกว่าสัญญาณทั่วไป | ||
| แรงดันไฟขาออกโหมดทั่วไป AC | 7.5 | mV | RMS | |||
| สวิงแรงดันขาออกที่แตกต่างกัน | Zout, pp | 300 | 850 | mVpp | ||
| อิมพีแดนซ์เอาต์พุตดิฟเฟอเรนเชียล | Zout | 90 | 100 | 110 | โอห์ม | |
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
|
ความยาวคลื่นเลน |
L0 | 1264.5 | 1271 | 1277.5 | นาโนเมตร | |
| L1 | 1284.5 | 1291 | 1297.5 | นาโนเมตร | ||
| L2 | 1304.5 | 1311 | 1317.5 | นาโนเมตร | ||
| L3 | 1324.5 | 1331 | 1337.5 | นาโนเมตร | ||
| เครื่องส่งสัญญาณ | ||||||
| SMSR | SMSR | 30 | เดซิเบล | |||
| กำลังการยิงเฉลี่ยทั้งหมด | พีตู่ | 8.3 | dBm | |||
| กำลังเปิดตัวเฉลี่ยแต่ละเลน | PAVG | -7.0 | 2.3 | dBm | ||
| OMA แต่ละเลน | POM | -6.0 | 3.5 | dBm | 1 | |
| ความแตกต่างของพลังการยิงระหว่างสองเลน (OMA) | Ptx,diff | 6.5 | เดซิเบล | |||
|
เปิดตัวพลังงานใน OMA ลบด้วยการส่งและการลงโทษการกระจาย (TDP) แต่ละเลน |
-6.8 |
dBm |
||||
| TDP แต่ละเลน | TDP | 2.6 | เดซิเบล | |||
| อัตราการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | |||
| ริน20OMA | ริน | -128 | เดซิเบล/เฮิรตซ์ | |||
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | TOL | 20 | เดซิเบล | |||
| การสะท้อนของเครื่องส่งสัญญาณ | Rตู่ | -12 | เดซิเบล | |||
| ผ้าปิดตา{X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | ||||
| ค่าเฉลี่ยการเปิดปิดเครื่องส่งสัญญาณ แต่ละเลน | Poff | -30 | dBm | |||
| ผู้รับ | ||||||
| เกณฑ์ความเสียหาย แต่ละเลน | ไทยd | 4.5 | dBm | 3 | ||
| กำลังรับเฉลี่ยทั้งหมด | 8.3 | dBm | ||||
| กำลังรับเฉลี่ย แต่ละเลน | -11.6 | 2.3 | dBm | |||
| รับกำลัง (OMA) แต่ละเลน | 3.5 | dBm | ||||
| ตัวรับความไว (OMA) แต่ละเลน | เซน | -11.5 | dBm | |||
| LOS Assert | โลซา | -28 | dBm | |||
| LOS ของหวาน | LOSD | -15 | dBm | |||
| LOS ฮิสเทรีซิส | LOSH | 0.5 | เดซิเบล | |||
| ตัวรับ ไฟฟ้า 3 dB ความถี่ตัดตอนบน แต่ละเลน | Fc | 12.3 | GHz | |||
บันทึก:
1. แม้ว่าค่า TDP < 1 dB ค่าต่ำสุดของ OMA จะต้องเกินค่าต่ำสุดที่ระบุในที่นี้
2. ดูรูปที่ 2 ด้านล่าง
3. เครื่องรับจะต้องสามารถทนต่อการเปิดรับอย่างต่อเนื่องกับสัญญาณอินพุตออปติคัลแบบมอดูเลตที่มีระดับพลังงานนี้ในช่องทางเดียวเครื่องรับไม่ต้องทำงานอย่างถูกต้องที่กำลังไฟฟ้าเข้านี้
4. วัดด้วยสัญญาณทดสอบความสอดคล้องที่อินพุตตัวรับสัญญาณสำหรับ BER = 1x10-12.
5. การลงโทษการปิดตาในแนวตั้งและความกระวนกระวายใจของตาเครียดเป็นเงื่อนไขการทดสอบสำหรับการวัดความไวของตัวรับความเครียดไม่ใช่ลักษณะของผู้รับ
ความเข้ากันได้
ตัวรับส่งสัญญาณแสงของ Gigaopto เข้ากันได้กับแบรนด์สวิตช์หลักทั้งหมด 100% และจะไม่สร้างความเสียหายให้กับอุปกรณ์ OEM
เพื่อให้มั่นใจในคุณภาพและความเข้ากันได้ของผลิตภัณฑ์ของเรา ผลิตภัณฑ์แต่ละชิ้นได้รับการทดสอบอย่างรอบคอบบนอุปกรณ์ที่เกี่ยวข้องก่อนส่งมอบให้กับลูกค้า
สำหรับความเข้ากันได้ของ GTQ-L13A4-02DC นี้ โปรดดูที่ตารางการรองรับ P/Nหากแบรนด์และหมายเลขชิ้นส่วนที่คุณกำลังมองหาไม่อยู่ในรายการด้านล่าง โปรดแจ้งให้เราทราบและเรายินดีที่จะให้รายละเอียดเพิ่มเติมแก่คุณ
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนหนึ่งตัวเลข | ยี่ห้อ | ส่วนหนึ่งตัวเลข |
| Gigaopto | GTQ-L13A4-02DC | Arista | QSFP-40G-LRL4 |
| ซิสโก้ | WSP-Q40GLR4L | HW | 02311YVB |
| สุดขีด | 10334 | Juniper | JNP-QSFP-40GE-IR4 |
| HPE H3C | JL286A | ผ้า | 40G-QSFP-LR4L |
| ดีลิงค์ | DEM-QX02Q-IR4 | เมลลาน็อกซ์ | MC2210511-IR4 |
| เครือข่าย F5 | F5-UPG-QSFP+IR4 | Fortinet | FG-TRAN-QSFP+IR |
| อาวาโก | QSFP-40GE-IR4 | Palo Alto Networks | PAN-40G-QSFP-LX4 |
| H3C | QSFP-40G-LR4L-WDM1300 | MikroTik | Q+31DLC2D |
| พันธมิตร Telesis | QSFPIR4 | เชลซี | SM40G-IR |
| Edge-Core | ET6401-IR4 | MRV | QSFP-40G-IR |
| อินเทล | QSFP-IR4-40G | เซียนา | QSFP-40GE-IR4 |
| จุดตรวจ | CPAC-TR-40IR-SSM160-QSFP-C | AvayA | AA1404001-E6 |
ขนาดบรรจุภัณฑ์
โมดูลนี้ได้รับการออกแบบมาเพื่อรองรับข้อกำหนด QSFP+ MSAขนาดบรรจุภัณฑ์ระบุไว้ใน SFF-8436
สำหรับซีรี่ส์เครื่องรับส่งสัญญาณ QSFP+ 40GBASE เพิ่มเติม โปรดดูแบบฟอร์มต่อไปนี้
| ป/น | คำอธิบาย | ความยาวคลื่น | เข้าถึง | TX/RX | TX เพาเวอร์ (dBm) | Rx Sens. (dBm) | ตัวเชื่อมต่อ |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | VCSEL/PIN | -7.6~2.4 | <-9.5 | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 850/900นาโนเมตร | 150m | VCSEL/PIN | -4~5 | <-11 | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | VCSEL/PIN | -7.5~0 | <-11 | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4km | DFB/PIN | -5.5~+1.5 | <-11.5 | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | DFB/PIN | -7~4.3/-10~2.3 | <-10/<-13.7 | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | DFB/PIN | -7~2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | DFB/PIN | -7~2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | DFB/PIN | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | DFB/PIN | -4.5~2.3 | <-12.5 | LC |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | DFB/APD | -2.7~4.5 | <-21.2 | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | DFB/PIN | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | DFB/APD | -3.7~4.5 | <-18 | LC |
