รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | QSFP-40G-PLRL4 | อัตราบิต (Gb/s): | 40G |
|---|---|---|---|
| ความยาวคลื่น: | 1310nm | สื่อ: | SMF |
| ส่วนประกอบ: | FP + PIN | การแพร่เชื้อ: | 1.4 กม. พร้อม FEC |
| ตัวเชื่อมต่อ: | MTP/MPO | การรับประกัน: | 3 ปี |
| ไฮไลท์: | QSFP 40G PSM IR4 1.4km 1310nm | ||
| เน้น: | โมดูลรับส่งสัญญาณแสง SMF,qsfp MPO,qsfp mtp |
||

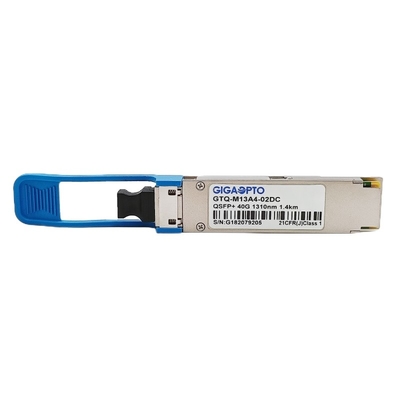

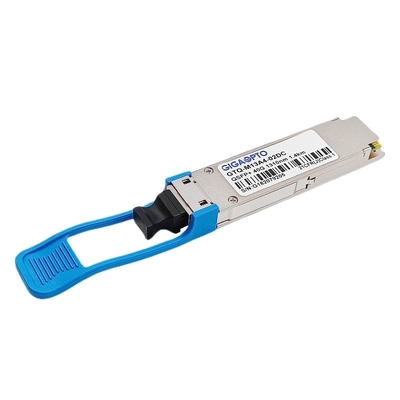

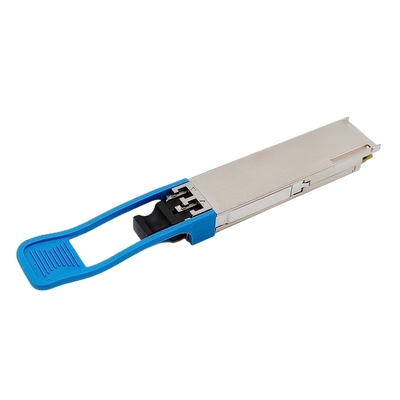

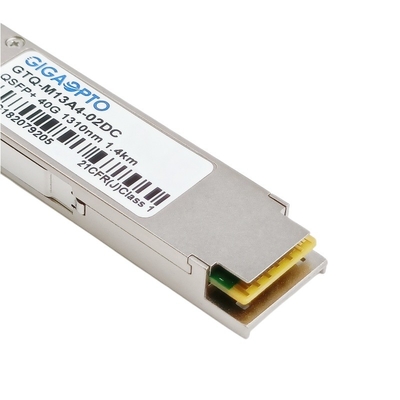

40GbE-PSM IR4 QSFP + โมดูลเครื่องรับส่งสัญญาณไฟเบอร์ออปติก (DFB+PIN, SMF, 1310nm, 1.4km, MTP/MPO, DOM)
คำอธิบาย
QSFP-40G-PSM IR4 Optical Transceiver Modules ทำงานบนคู่คู่ขนานของใยแก้วนำแสงโหมดเดียวที่มีช่องทางการสื่อสารแบบออปติคอลอิสระสี่เลน แต่ละตัวรับส่งสัญญาณใช้เลเซอร์ส่งสัญญาณ FP 4 ตัวและตัวรับ PIN 4 ตัว ทำงานแต่ละเลนด้วยความเร็ว 11.2 Gbps ให้แบนด์วิดธ์รวมสูงสุด 44.8 Gbps
ออกแบบมาเพื่อใช้ในการเชื่อมต่อสูงสุด 40Gbase Ethernet สูงสุด 1.4 กม. ผ่านไฟเบอร์โหมดเดี่ยว (SMF) โดยใช้ความยาวคลื่น 1310 นาโนเมตรผ่านขั้วต่อ MTP/MPO-12
ตัวรับส่งสัญญาณนี้เป็นไปตามมาตรฐาน QSFP+ MSA และ IEEE 802.3ae 10GBASE-LR/LWฟังก์ชันการวินิจฉัยแบบดิจิทัลยังมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ตามที่กำหนดโดย QSFP+ MSA ซึ่งช่วยให้เข้าถึงพารามิเตอร์การทำงานแบบเรียลไทม์ได้ด้วยคุณสมบัติเหล่านี้ ตัวรับส่งสัญญาณแบบ Hot Swap ที่ติดตั้งง่ายนี้จึงเหมาะที่จะใช้ในแอพพลิเคชั่นต่างๆ เช่น ศูนย์ข้อมูล เครือข่ายคอมพิวเตอร์ประสิทธิภาพสูง แอพพลิเคชั่นคอร์ระดับองค์กรและเลเยอร์การกระจาย
โมดูลรับส่งสัญญาณแสงของ Gigaopto ทั้งหมดมีคุณสมบัติผ่านกระบวนการที่เข้มงวดพร้อมอุปกรณ์ขั้นสูงก่อนจัดส่งเพื่อให้แน่ใจว่าคุณได้รับเลนส์คุณภาพสูงและเชื่อถือได้
ข้อมูลจำเพาะ
| ฟอร์มแฟกเตอร์ | QSFP+ | อัตราข้อมูล | 41.2Gbps (4×10.3Gbps) |
| ความยาวคลื่น TX | 1310nm | ระยะทางสูงสุด | 1.4 กม. กับ FEC |
| ตัวเชื่อมต่อ | MTP/MPO-12 ชาย | ประเภทไฟเบอร์ | SMF |
| LD Type | FP | ประเภท PD | เข็มหมุด |
| TX Power ต่อเลน | -5.5~1.5dBm | ความไว Rx ต่อเลน | <-11.5dBm |
| Powerbudget | 5dB | อัตราการสูญพันธุ์ | >3.5dB |
| การใช้พลังงาน | ≤2.5W | RX โอเวอร์โหลด | >3dBm |
| Digital Disgnostic | ได้รับการสนับสนุน | ช่วงอุณหภูมิ | คอม |
| โฮสต์FEC | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| อัตราส่วนข้อผิดพลาดบิต (BER) | 1E-12 | OEM/ODM | ได้รับการสนับสนุน |
| โปรโตคอล | QSFP+ MSA, IEEE 802.3ae 10GBASE-LR/LW | ||
คุณสมบัติ
แอปพลิเคชัน
สำหรับซีรี่ส์เครื่องรับส่งสัญญาณ 40GBASE เพิ่มเติม โปรดดูแบบฟอร์มต่อไปนี้
| ส่วนจำนวน | คำอธิบาย | ความยาวคลื่น | เข้าถึง | ประเภทไฟเบอร์ | TX เพาเวอร์ (dBm) | Rx Sens. (dBm) |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | MMF | -7.6~2.4 | <-9.5 |
| GTQ-B08A4-02DC | 40G SR BiDi | 850/900นาโนเมตร | 150m | MMF | -4~5 | <-11 |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | MMF | -7.5~0 | <-11 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4km | SMF | -5.5~1.5 | <-11.5 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | MMF/SMF | -7~4.3/-10~2.3 | <-10/<-13.7 |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | SMF | -7~2.3 | <-11.5 |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | SMF | -7~2.3 | <-11.5 |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | SMF | -6~-1 | <-14.4 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | SMF | -4.5~2.3 | <-12.5 |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | SMF | -2.7~4.5 | <-21.2 |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | SMF | -6~-1 | <-14.4 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | SMF | -3.7~4.5 | <-18 |
| บันทึก | รองรับ OEM/ODM | |||||
