รายละเอียดสินค้า:
|
| ไปข้างหน้าปัจจุบัน (LD): | 150mA | แรงดันย้อนกลับ (LD): | 2V |
|---|---|---|---|
| แรงดันย้อนกลับ (PD): | 20V | กระแสไฟย้อนกลับ (PD): | 2mA |
| เกณฑ์ปัจจุบัน: | 8mA | ไฟเบอร์คัปปลิ้งพาวเวอร์: | 1.5mW |
| เน้น: | TOSA Optical SubAssembly,LC Optical SubAssembly,10G Transmitter Optical Subassembly |
||

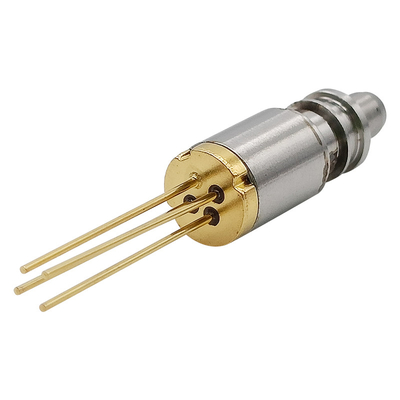

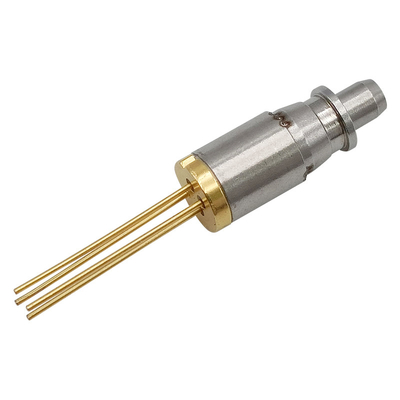

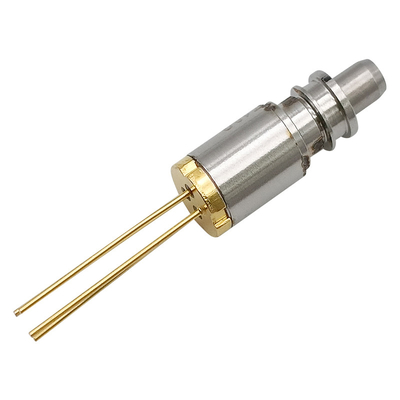

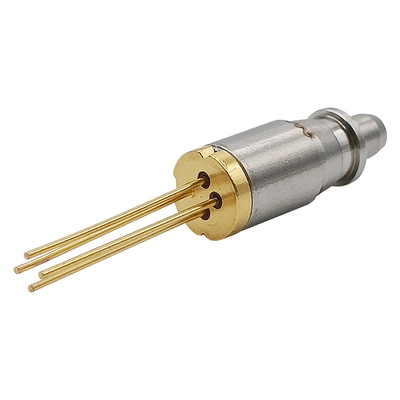

LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G วิดีโอ SONET SDH Datatelecom
คำอธิบาย:
TOSA-1310-FP-3G-LC-10km ซีรี่ส์เป็นโมดูลเลเซอร์ไดโอดเลเซอร์ InGaAsP/InP MQW-DFB ขนาด 1310 นาโนเมตรที่ออกแบบมาสำหรับระบบสื่อสารใยแก้วนำแสงโมดูลเหล่านี้เป็นชุดประกอบย่อยออปติคัลของเครื่องส่งสัญญาณที่มีกระแสไฟขั้นต่ำและประสิทธิภาพสูงที่อุณหภูมิสูง เหมาะอย่างยิ่งสำหรับการใช้งานอัตราข้อมูลระยะสั้นตั้งแต่ 155M ถึง 2.5G
เลเซอร์ไดโอดติดตั้งอยู่ในแพ็คเกจโคแอกเซียล Ǿ 5.6 มม. ที่รวมเข้ากับจอภาพ PD InGaAs ต้นขั้วไฟเบอร์โหมดเดียว และปลอกแยกสำหรับขั้วต่อออปติคัลที่มีปลอกโลหะ Ǿ1.25 มม.และเรายังสามารถจัดหาฝาครอบต้นขั้วไฟเบอร์ได้สองประเภทอันหนึ่งเป็นฉนวนเซรามิก อีกอันหนึ่งไม่หุ้มฉนวนอย่างไรก็ตาม ขั้วต่อออปติคัลที่มี Ǿ2.92 มม. เป็นเซรามิกและฝาครอบต้นขั้วไฟเบอร์เป็นฉนวน
ข้อมูลการสั่งซื้อ:
| หมายเลขชิ้นส่วน | ประเภทตัวเชื่อมต่อ | ประเภทพิน | พลัง | อัตราข้อมูล | ไอโซเลเตอร์ |
| OSML-TOSA21BD013 | 2 | LD-พิน-2 | 01 | 1.25G | ไม่มี |
| OSML-TOSA22BD023G | 2 | LD-พิน-2 | 02 | 2.5G | เวทีเดียว |
*หมายเหตุ 1: สำหรับข้อมูลการสั่งซื้อเพิ่มเติม โปรดดูระบบการตั้งชื่อและติดต่อเรา
คะแนนสูงสุดที่แน่นอน:
| พารามิเตอร์ | เครื่องหมาย | คะแนน | หน่วย |
| อุณหภูมิในการจัดเก็บ | Tstg | -40~+100 | ℃ |
| อุณหภูมิกรณีใช้งาน | สูงสุด | -40~+85 | ℃ |
| ไปข้างหน้าปัจจุบัน (LD) | IFD | 150 | mA |
| แรงดันย้อนกลับ (LD) | VrL | 2 | วี |
| แรงดันย้อนกลับ (PD) | VrP | 20 | วี |
| กระแสไฟย้อนกลับ (PD) | IrP | 2 | mA |
| อุณหภูมิการบัดกรี (<10s) | Stemp | 260 | ℃ |
*หมายเหตุ: การเกินค่าใดค่าหนึ่งเหล่านี้อาจทำให้อุปกรณ์เสียหายทันที
ลักษณะทางไฟฟ้าและทางแสง:
(Pf=1mW, SMF (9.5/125µm), Tc=+25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)
| พารามิเตอร์ | เครื่องหมาย | สภาพ | นาที. | ประเภท | แม็กซ์ | หน่วย |
| เกณฑ์ปัจจุบัน | อิท | CW | — | 8 | 15 | mA |
| ไฟเบอร์คัปปลิ้งพาวเวอร์ | Pf | CW, ถ้า=มัน+20mA | 1 | 1.5 | 2.5 | มิลลิวัตต์ |
| แรงดันใช้งาน | Vf | CW, Tc=-40~+85℃ | — | 1.2 | 1.6 | วี |
| ประสิทธิภาพความลาดชัน | เซ | CW เฉลี่ย (Ith ถึง Ith+20mA) | 0.05 | 0.14 | mW/mA | |
|
ความยาวคลื่นสูงสุด |
ไปป์ |
CW | 1290 | 1310 | 1330 | นาโนเมตร |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
SSR | CW, Tc=-40~+85°C | 35 | 40 | เดซิเบล | |
| เวลาเพิ่มขึ้น | tr |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0.05 | น | |
| เวลาฤดูใบไม้ร่วง | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0.15 | 0.05 | น |
| ติดตามข้อผิดพลาด | ΔPf |
ฉันถือ(@Pf=0.16mW(25°C)) CW, Tc=-40~+85°C |
-1.5 | — | 1.5 | เดซิเบล |
| ตรวจสอบปัจจุบัน | ฉัน |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | uA |
| ตรวจสอบกระแสมืด | ไอดี | VRP=5V | — | — | 10 | นา |
| ตรวจสอบความจุ | ค | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| ความสามารถในการทำซ้ำของตัวเชื่อมต่อ | — | -1 | — | 1 | เดซิเบล | |
|
การแยกแสง |
— |
เวทีเดียว | 30 |
เดซิเบล |
||
| เวทีคู่ | 40 |
TOSA แพ็คเกจซีรีส์:
การกำหนดพิน:
