รายละเอียดสินค้า:
|
| อัตราการถ่ายโอนข้อมูล: | 1.25Gb/s | ความยาวคลื่น: | TX1550nm/RX1310nm |
|---|---|---|---|
| ขั้วต่อออปติคัล: | เต้ารับ LC/SC | LD Type: | DFB |
| ประเภท PD: | APD | ความไว: | <-31dBm |
| คีย์เวิร์ด: | 1.25Gbps WDM BOSA, 1.25G BOSA 1550nm | ||
| เน้น: | แอสเซมบลีย่อยออปติคัล WDM,แอสเซมบลีย่อยออปติคัล BOSA,แอสเซมบลีย่อยย่อย APD |
||

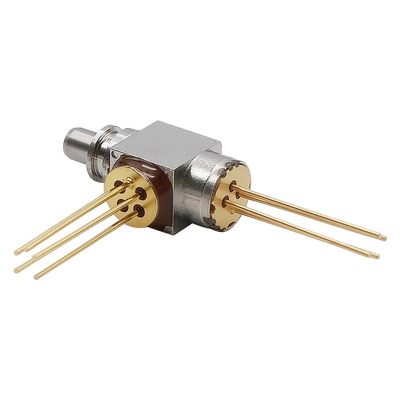

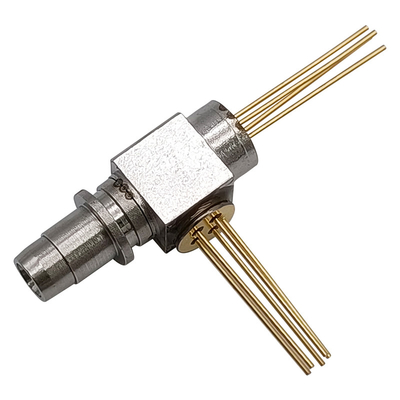

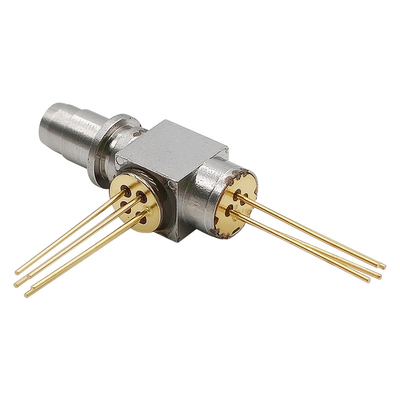

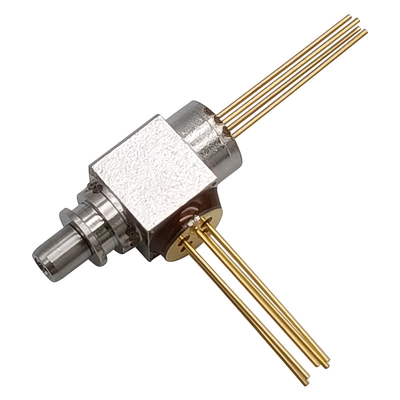

1.25Gbps BOSA WDMTX1550nm DFB/RX1490nm APDLC SCบี-Dทิศทาง ออปติคอลย่อย-Aการชุมนุม
คำอธิบาย
BOSA-T1550DFB-R1490APD-1.25G-LC-REC ของ GIGAOPTO ถูกรวมเข้ากับเครื่องส่งสัญญาณ DFB ขนาด 1.25Gb/s 1550nm และตัวรับสัญญาณ APD 1490nm พร้อมขั้วต่อ LC หรือ SC
คะแนนสูงสุดแน่นอน (Tc=25℃)
| พารามิเตอร์ | เครื่องหมาย | นาที. | แม็กซ์ | หน่วย |
| แรงดันย้อนกลับ (LD) | วีRL | --- | 2 | วี |
| ไปข้างหน้าปัจจุบัน (LD) | ฉันFL | --- | 150 | mA |
| โฟโตไดโอดแรงดันย้อนกลับ (MPD) | วีRD | --- | 20 | วี |
| โฟโต้ไดโอดไปข้างหน้าปัจจุบัน (MPD) | ฉันFดี | --- | 10 | mA |
| TIA แรงดันไฟฟ้าที่ใช้งาน | วีCC | +3.0 | +3.6 | วี |
| อุณหภูมิกรณีใช้งาน | ตู่op | -40 | +85 | ℃ |
| อุณหภูมิในการจัดเก็บ | ตู่STG | -40 | +85 | ℃ |
| อุณหภูมิการบัดกรีตะกั่ว (สูงสุด 10 วินาที) | ตู่ส | --- | 260 | ℃ |
| ESD | 500 | --- | --- | วี |
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | แม็กซ์ | หน่วย | เงื่อนไขการทดสอบ |
| เครื่องส่งสัญญาณ(Tc=25±3℃) | ||||||
| เกณฑ์ปัจจุบัน | ฉันไทย | 3 | 8 | 15 | mA | CW, Tค=25℃ |
| --- | --- | 40 | CW, Tค= -40~85℃ | |||
| กำลังขับออฟติคอล | พีฉ | 1.3 | --- | 2.6 | มิลลิวัตต์ | CW, Iop=Ith+20mA |
| ความยาวคลื่นกลาง | λc | 1540 | 1550 | 1560 | นาโนเมตร |
CW, Iop = 30mA Tc=-40℃~+85℃ |
| แรงดันใช้งาน | วีฉ | --- | 1.2 | 1.6 | วี | CW, Iop＝Ith+20mA |
| เวลาขึ้น/ลง | Tr /Tf | --- | 150 | 300 | ปล | Ib=Ith, 20%~80% |
| ความกว้างของสเปกตรัม (-20dB) | Δλ | --- | --- | 1.0 | นาโนเมตร | Iop = 30mA, CW |
| ตรวจสอบปัจจุบัน | ฉัน | 100 | --- | 1200 | μA | CW, Iop＝Ith+20mA,VRD=1V |
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | 35 | --- | เดซิเบล | Iop= 30mA |
| ข้อผิดพลาดในการติดตาม (CW) | เต้ | -1.5 | --- | 1.5 | เดซิเบล |
APC, Tc=-40~+85℃, Montior พักปัจจุบัน@Iop=Ith+20mA |
| ผู้รับ(Tc=25±3℃) | ||||||
| การจ่ายแรงดัน | วีCC | 3.0 | 3.3 | 3.6 | วี | --- |
| อุปทานปัจจุบัน | ฉันcc | 10 | 20 | 32 | mA | --- |
| ความยาวคลื่นแสง | λ | 1470 | 1490 | 1510 | นาโนเมตร | --- |
| ความไว | ส.ว. | --- | --- | -31 | dBm |
λ=1490nm , NRZ , 1.25Gbps, PRBS=2^7-1, ER=10dB, BER=10-10, VBR-3,CW |
| โอเวอร์โหลดพาวเวอร์ | โพล | -7 | --- | --- | dBm | |
| แรงดันพังทลายของ APD | Vbr | 30 | --- | 55 | วี | Id=10uA,VCC ปิด |
| การตอบสนองของ PD | R | 0.7 | --- | --- | A/W | CW, λ=1550nm |
คุณสมบัติ
แอปพลิเคชัน
การวาดโครงร่าง (หน่วย: มม.)
