รายละเอียดสินค้า:
|
| ความยาวคลื่น: | 1270nm ถึง 1610nm | แรงดันใช้งาน: | 1.2V |
|---|---|---|---|
| ติดตามข้อผิดพลาด: | -1.5 ~ 1.5 dB | เกณฑ์ปัจจุบัน: | 8mA |
| ไฟเบอร์คัปปลิ้งพาวเวอร์: | 1.5mW | ตรวจสอบปัจจุบัน: | 500uA |
| เน้น: | แอสเซมบลีย่อยออปติคัล CWDM,แอสเซมบลีย่อยออปติคัล TOSA,แอสเซมบลีย่อยออปติคัล 1270nm |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm ถึง 1610nm
คำอธิบาย:
TOSA-Cxxxx-DFB-10G-LC ซีรี่ส์ คือโมดูลเลเซอร์ไดโอดแบบเลเซอร์ InGaAsP/InP MQW-DFB ขนาด 1550 นาโนเมตรที่ออกแบบมาสำหรับระบบสื่อสารใยแก้วนำแสงโมดูลเหล่านี้เป็นชุดประกอบย่อยออปติคัลของเครื่องส่งสัญญาณที่มีกระแสไฟขั้นต่ำและประสิทธิภาพสูงที่อุณหภูมิสูง เหมาะอย่างยิ่งสำหรับการใช้งานระยะสั้น อัตราข้อมูลตั้งแต่ 155M ถึง 2.5G พร้อมตัวแยกที่อยู่ภายใน
เลเซอร์ไดโอดถูกติดตั้งในแพ็คเกจโคแอกเซียล φ5.6 มม. ที่รวมเข้ากับจอภาพ PD InGaAs, เส้นใยไฟเบอร์โหมดเดียว และปลอกแยกสำหรับขั้วต่อออปติคัลที่มีปลอกโลหะ φ1.25 มม.และเรายังสามารถจัดหาฝาครอบต้นขั้วไฟเบอร์ได้สองประเภท
ข้อมูลการสั่งซื้อ: (รุ่นมาตรฐาน *Note1)
| หมายเลขชิ้นส่วน | ตัวเชื่อมต่อ พิมพ์ |
อัตราข้อมูล | ประเภทพิน | พลัง | λ*โน้ต 2 (นาโนเมตร) |
ไอโซเลเตอร์ |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-พิน-2 | 15 | 1330 | เวทีคู่ |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-พิน-2 | 25 | 1440 | เวทีเดียว |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-พิน-2 | 25 | 1550 | เวทีคู่ |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-พิน-2 | 15 | 1610 | เวทีเดียว |
*หมายเหตุ 1: สำหรับข้อมูลการสั่งซื้อเพิ่มเติม โปรดดูระบบการตั้งชื่อและติดต่อฝ่ายขาย OSM
*Note2: สำหรับความยาวคลื่น CWDM โดยละเอียด โปรดดูตารางต่อไปนี้
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | คะแนน | หน่วย |
| อุณหภูมิในการจัดเก็บ | Tstg | -40~+85 | ℃ |
| อุณหภูมิกรณีใช้งาน | สูงสุด | 0~+70 | ℃ |
| ไปข้างหน้าปัจจุบัน (LD) | IFD | 150 | mA |
| แรงดันย้อนกลับ (LD) | VrL | 2 | วี |
| แรงดันย้อนกลับ (PD) | VrP | 20 | วี |
| กระแสไฟย้อนกลับ (PD) | IrP | 2 | mA |
| อุณหภูมิการบัดกรี (<10s) | Stemp | 260 | ℃ |
ลักษณะทางไฟฟ้าและทางแสง:
(Pf=1.5mW, SMF(9.5/125µm), Tc=+25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)
| พารามิเตอร์ | เครื่องหมาย | สภาพ | นาที. | ประเภท | แม็กซ์ | หน่วย |
| เกณฑ์ปัจจุบัน | อิท | CW | — | 8 | 15 | mA |
| ไฟเบอร์คัปปลิ้งพาวเวอร์ | Pf | CW, ถ้า=มัน+20mA | 1 | 1.5 | 2.5 | มิลลิวัตต์ |
| แรงดันใช้งาน | Vf | CW, Tc=0~+70 | — | 1.2 | 1.6 | วี |
| ประสิทธิภาพความลาดชัน | เซ | CW เฉลี่ย (Ith ถึง Ith+20mA) | 0.05 | 0.14 | mW/mA | |
| ความยาวคลื่นสูงสุด | ไปป์ | CW | (*3) | นาโนเมตร | ||
|
อุณหภูมิความยาวคลื่น Coeff |
— | CW, Tc=0~+70°C | 0.1 | นาโนเมตร/℃ | ||
|
การปราบปรามโหมดด้านข้าง อัตราส่วน |
SSR | CW, Tc=0~+70 | 35 | 40 | เดซิเบล | |
| เวลาเพิ่มขึ้น | tr |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0.05 | น | |
| เวลาฤดูใบไม้ร่วง | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0.15 | 0.05 | น |
| ติดตามข้อผิดพลาด | ΔPf |
ฉันถือ(@Pf=0.16mW(25°C) CW, Tc=0~+70 |
-1.5 | — | 1.5 | เดซิเบล |
| ตรวจสอบปัจจุบัน | ฉัน |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | uA |
| ตรวจสอบกระแสมืด | ไอดี | VRP=5V | — | — | 10 | นา |
| ตรวจสอบความจุ | ค | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| ความสามารถในการทำซ้ำของตัวเชื่อมต่อ | — | -1 | — | 1 | เดซิเบล | |
|
การแยกแสง |
— | เวทีเดียว | 30 |
เดซิเบล |
||
| — | เวทีคู่ | 40 | ||||

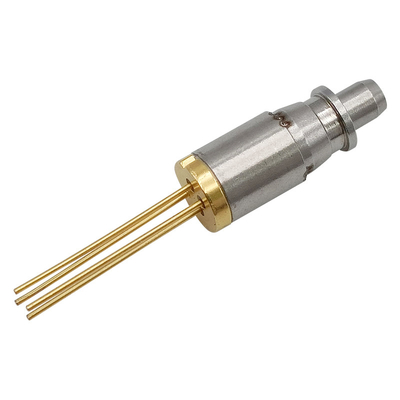

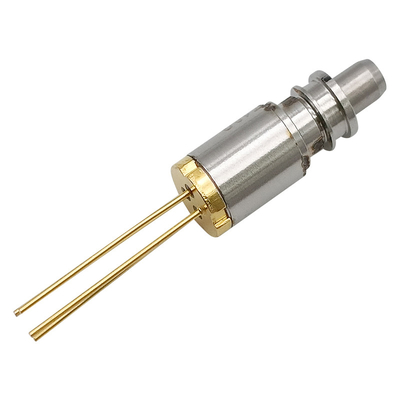

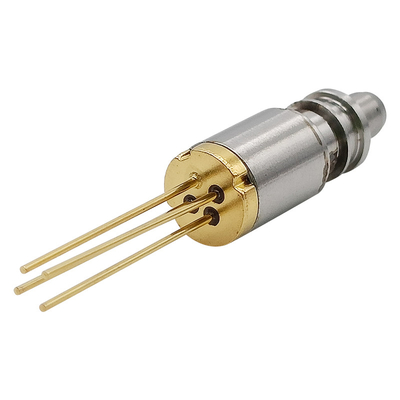

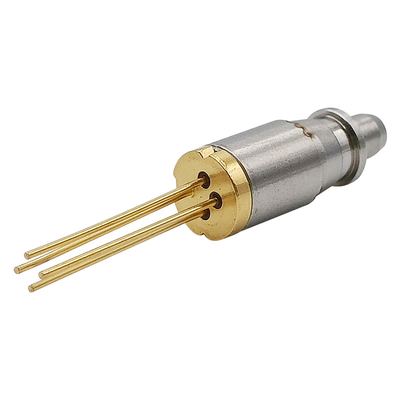

TOSA แพ็คเกจซีรีส์:
