รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | XGPON ONU โบซ่า | บรรจุุภัณฑ์: | DFB+APD-TIA |
|---|---|---|---|
| ระยะทาง: | 20km | อัตราข้อมูล: | Tx 2.5G/Rx10GG |
| ความยาวคลื่น (นาโนเมตร): | TX1270nm/RX1577nm | อุณหภูมิในการทำงาน (℃): | 0- 75℃ |
| กำลังขับที่ 25 ℃: | >2.5mW | ความไวที่ 25 ℃: | < -29.5dBm |
| คีย์เวิร์ด: | XGPON ONU BOSA, DFB APD, SC APC ผมเปีย | ||
| เน้น: | APC XGPON ONU,BOSA XGPON ONU,DFB UPC Pigtail |
||
XGPON ONU BOSA N1 SC APC UPC เต้ารับผมเปีย TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX
คำอธิบาย

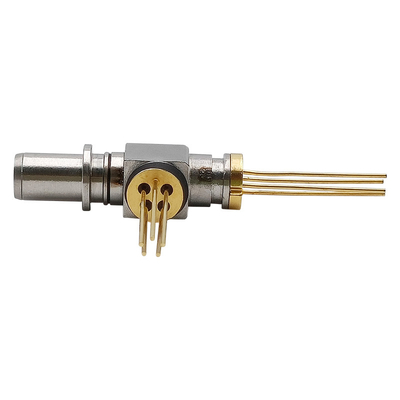

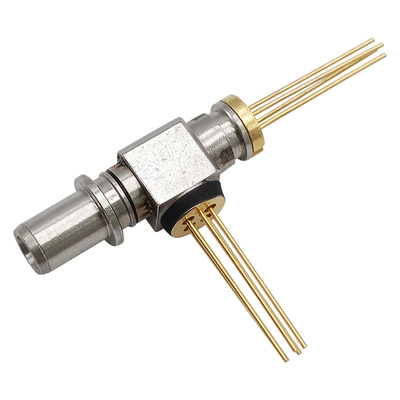

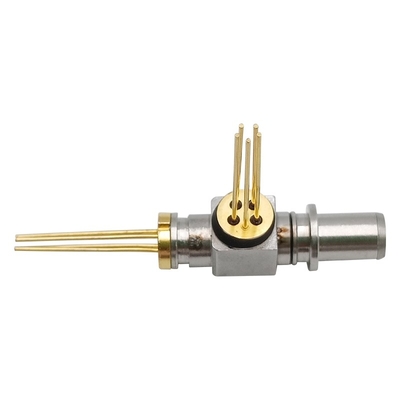

XGPON BOSA นี้เป็นชุดประกอบย่อยออปติคัลประสิทธิภาพสูงในไฟเบอร์เดี่ยวโดยใช้ตัวส่ง 1270nm และตัวรับ 1577nm
ส่วนเครื่องส่งสัญญาณใช้เลเซอร์ DFB ขนาด 1270nm หลายช่องที่รองรับการทำงานของโหมดถ่ายภาพต่อเนื่องส่วนเครื่องรับใช้ TO-can ที่สร้างขึ้นในชิป APD ที่มีความยาวคลื่นยาวและแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ 10Gbpsการแยกแสงและการสะท้อนแสงสูงทำได้โดยใช้ตัวกรอง CWDM และตัวแยกแสง
คะแนนสูงสุดแน่นอน
| สิ่งของ | หน่วย | นาที | แม็กซ์ | บันทึก |
| ส่งต่อปัจจุบันสำหรับLD | mA | -- | 120 | |
| แรงดันย้อนกลับสำหรับ LD | วี | -- | 2 | |
| ส่งต่อปัจจุบันสำหรับ MPD | mA | -- | 2 | |
| แรงดันย้อนกลับสำหรับ MPD | วี | -- | 20 | |
| แรงดันย้อนกลับ APD | วี | -- | Vbr | |
| แรงดันไฟ TIA | วี | -0.4 | 4 | |
| อุณหภูมิในการทำงาน | °C | -40 | 85 | |
| อุณหภูมิในการจัดเก็บ | °C | -40 | 85 | |
| ความชื้นสัมพัทธ์ในการจัดเก็บ | % | -- | 85 | |
| อุณหภูมิการบัดกรี | °C | -- | 260 | (*1) |
| เกณฑ์ ESD | วี | 500 |
(*1): สำหรับการบัดกรีด้วยเหล็กและ 10 วินาทีสำหรับตะกั่ว
ลักษณะทางไฟฟ้าแสงของเครื่องส่งสัญญาณ (TC=25°C, CW)
| สิ่งของ | เครื่องหมาย | เงื่อนไขการทดสอบ | นาที. | ประเภท | แม็กซ์ | หน่วย |
| อัตราบิตของเครื่องส่งสัญญาณ | -40~85°C | -- | 2.488 | -- | Gbps | |
| เกณฑ์ปัจจุบัน | อิท | 25°C | -- | 8 | 15 | mA |
| อิท | -40~85°C | -- | -- | 50 | mA | |
| กำลังขับออฟติคอล (*2) | Pf | 25 องศาเซลเซียส ถ้า=มัน+20mA | 2.5 | -- | -- | มิลลิวัตต์ |
| Pf | 85 องศาเซลเซียส ถ้า=มัน+20mA | 1.5 | -- | -- | มิลลิวัตต์ | |
| ประสิทธิภาพความลาดชัน | SE | 25 องศาเซลเซียส ถ้า=มัน+20mA | 0.125 | -- | -- | มิลลิวัตต์ |
| 85 องศาเซลเซียส ถ้า=มัน+20mA | 0.075 | -- | -- | มิลลิวัตต์ | ||
| แรงดันไปข้างหน้า | Vf | ถ้า=มัน+20mA | -- | 1.1 | 1.8 | วี |
| ความยาวคลื่นกลาง | lc | ถ้า=มัน+20mA, 25°C | 1260 | 1270 | 1280 | นาโนเมตร |
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | ถ้า=มัน+20mA, -40~85°C | 30 | -- | -- | เดซิเบล |
| ตรวจสอบปัจจุบัน | ฉัน | ถ้า=มัน+20mA | 100 | -- | 1200 | mA |
| ข้อผิดพลาดในการติดตาม (*3) | เต้ | Tc=-40~85°C | -1.5 | -- | 1.5 | เดซิเบล |
(*2): เปิดตัวใน 9/125 มม. SMF
(*3): DPf =10x บันทึก (Pf (Tc) /Pf (25°C)), Im hold(@Pf=2.5mW, 25°C)
ตัวรับ ลักษณะทางไฟฟ้า-แสง (TC=25°C, Vcc=3.3V)
| สิ่งของ | เครื่องหมาย | เงื่อนไขการทดสอบ | นาที. | ประเภท | แม็กซ์ | หน่วย |
| การจ่ายแรงดัน | Vcc | ไม่มีโหลด | 3.0 | 3.3 | 3.6 | วี |
| อุปทานปัจจุบัน | ไอซีซี | ไม่มีโหลด | -- | -- | 50 | mA |
| ความยาวคลื่นปฏิบัติการ | l | 1575 | 1577 | 1580 | นาโนเมตร | |
| ความไว | เซน | 9.953Gbps, NRZ, PRBS23, ER=8.2dB, BER=10E-3 | -- | -- | -29.5 | dBm |
| โอเวอร์โหลด | OL | -7.0 | -- | -- | dBm | |
| แรงดันพังทลาย | Vbr | รหัส=10mA | 22 | -- | 45 | วี |
| การสูญเสียผลตอบแทนทางแสง | RL | ล.=1270นาโนเมตร | 10 | -- | -- | เดซิเบล |
| l=1577nm | 20 | -- | -- | เดซิเบล | ||
| ครอสทอล์คออฟติคอล | X-talk | -- | -45 | -40 | เดซิเบล | |
| การแยกแสงจากแหล่งภายนอก | ISO | l=1260~1560nm | 35 | -- | -- | เดซิเบล |
| l=1600~1675nm | 35 | -- | -- | เดซิเบล |
ลักษณะอื่นๆ
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | แม็กซ์ | หน่วย | บันทึก |
| โหมดสนามเส้นผ่านศูนย์กลาง | 8 | 9 | 10 | มม | ||
| เส้นผ่าศูนย์กลางแกลด | 123 | 125 | 127 | มม | ||
| การสูญเสียการโค้งงอของไฟเบอร์ | 0.05 | เดซิเบล | รัศมี 16mm | |||
| การสูญเสียการใส่คอนเนคเตอร์ออปติคัล | -- | -- | 0.4 | เดซิเบล | ขั้วต่อ SC/APC | |
| รัศมีการดัดด้วยไฟเบอร์ | 25 | -- | -- | มม | ||
| เส้นผ่านศูนย์กลางไฟเบอร์ | 0.8 | 0.9 | 1.0 | มม | ||
| ความยาวไฟเบอร์ | 280 | -- | 340 | มม | หลี่ | |
| ดึงแรงบนแอสเซมบลี LD | 30 | -- | -- | Kgw | ||
| ดึงแรงบนชุดประกอบ APD | 15 | -- | -- | Kgw | ||
| แรงเฉือนบนการเชื่อม XY | 30 | -- | -- | Kgw | ||
| แรงดึงบนผมเปียไฟเบอร์ | 5 | -- | -- | นู๋ |
(*4): ขั้วต่อไฟเบอร์ออปติกหน้าตาม IPC-8497-1
โครงร่างมิติ
คุณสมบัติ
มาตรฐาน
แอปพลิเคชัน
