รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | GEPON ONU BOSA PX20 | บรรจุุภัณฑ์: | DFB +PIN-TIA |
|---|---|---|---|
| ระยะทาง: | 20km | อัตราข้อมูล (Gbps): | 2.5G/1.25G |
| ความยาวคลื่น: | TX1310nm/RX1490nm | อุณหภูมิในการทำงาน (℃): | -20~85℃ |
| กำลังขับที่ 25 ℃: | 1.6 - 3.5mW | ความไวที่ 25 ℃: | < -29.5dBm |
| คีย์เวิร์ด: | GEPON ONU BOSA, SC UPC APC ผมเปีย | ||
| เน้น: | PX20 GEPON ONU,BOSA GEPON ONU,ผมเปีย SC UPC |
||

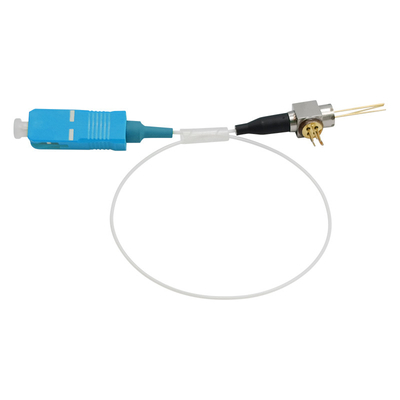

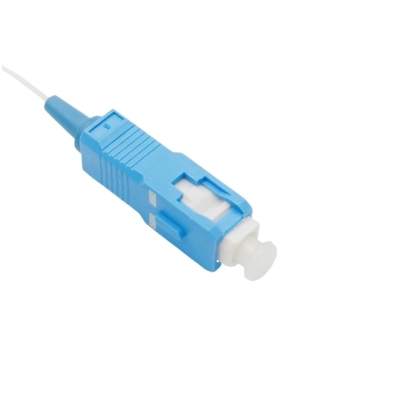

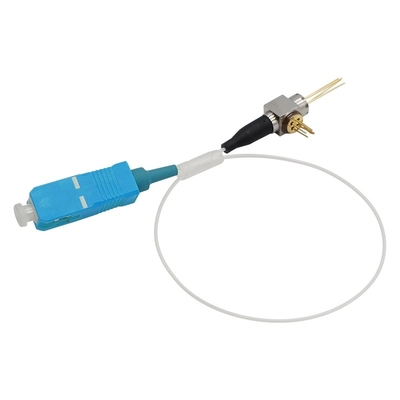

GEPON ONU BOSA PX20 SC UPC APC เต้ารับผมเปีย TX 1310nm FP RX 1490nm PIN 1.25G 1G FTTH FTTX
คำอธิบาย

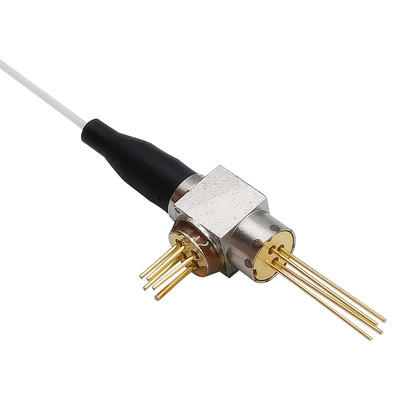

BOSA นี้เป็นชุดประกอบย่อยออปติคัลประสิทธิภาพสูงในเส้นใยเดี่ยวโดยใช้ตัวส่ง 1310nm และตัวรับ 1490nm
ส่วนเครื่องส่งสัญญาณใช้เลเซอร์ DFB ขนาด 1310nm หลายตัวที่รองรับการทำงานของโหมดถ่ายภาพต่อเนื่องส่วนเครื่องรับใช้ TO-can ที่สร้างขึ้นในไดโอด PIN ความยาวคลื่นยาวและแอมพลิฟายเออร์ซูเปอร์ทรานส์อิมพีแดนซ์ 2.5Gbps
คะแนนสูงสุดแน่นอน
| สิ่งของ | หน่วย | นาที | แม็กซ์ | บันทึก |
| ส่งต่อปัจจุบันสำหรับLD | mA | -- | 120 | |
| แรงดันย้อนกลับสำหรับ LD | วี | -- | 2 | |
| ส่งต่อปัจจุบันสำหรับ MPD | mA | -- | 2 | |
| แรงดันย้อนกลับสำหรับ MPD | วี | -- | 15 | |
| พลังงานแสงสำหรับ Rx | dBm | 5 | -- | |
| APD ส่งต่อปัจจุบัน | mA | -- | 2 | |
| APD กระแสไฟย้อนกลับ | mA | -- | 3 | |
| แรงดันย้อนกลับ APD | วี | Vbr | ||
| แรงดันไฟ TIA | วี | -0.4 | 4 | |
| อุณหภูมิในการทำงาน | °C | -5 | 75 | |
| อุณหภูมิในการจัดเก็บ | °C | -40 | 85 | |
| ความชื้นสัมพัทธ์ในการจัดเก็บ | % | -- | 85 | |
| บัดกรี Reflow อุณหภูมิ | °C | -- | 260 | (*1) |
(*1): สำหรับการบัดกรีด้วยเหล็กและ 10 วินาทีสำหรับตะกั่ว
ลักษณะทางไฟฟ้าแสงของเครื่องส่งสัญญาณ (TC=25°C, CW)
| สิ่งของ | เครื่องหมาย | เงื่อนไขการทดสอบ | นาที. | ประเภท | แม็กซ์ | หน่วย |
| เกณฑ์ปัจจุบัน | อิท | Tc=25°C | -- | 10 | 15 | mA |
| Tc=-5~75°C | 1 | -- | 50 | mA | ||
| กำลังขับออฟติคอล (*2) | Pf | ถ้า=มัน+20mA, Tc=25°C | 1.6 | -- | 3.5 | มิลลิวัตต์ |
| ถ้า=มัน+20mA, Tc=-5~ 75 °C | 1.0 | -- | -- | มิลลิวัตต์ | ||
| ประสิทธิภาพความลาดชัน | η | ถ้า=มัน+20mA, Tc=25°C | 0.08 | -- | 0.175 | mW/mA |
| ถ้า=มัน+20mA, Tc=-5~ 75 °C | 0.05 | -- | -- | mW/mA | ||
| ส่งต่อปัจจุบัน | ถ้า | Pf=2.5mW, Tc=-5~75°C | -- | -- | 70 | mA |
| แรงดันไปข้างหน้า | Vf | ถ้า=มัน+20mA | -- | 1.1 | 1.5 | วี |
| เวลาขึ้น/ลง | tr/tฉ | 20%~80% | -- | 0.1 | 0.2 | น |
| ความยาวคลื่นกลาง | lc | ถ้า=มัน+20mA, Tc=25°C | 1300 | 1310 | 1320 | นาโนเมตร |
| ถ้า=มัน+20mA, Tc=-5~75°C | 1290 | -- | 1330 | นาโนเมตร | ||
| ความกว้างของสเปกตรัม (RMS) | ดล | ถ้า=มัน+20mA, Tc=-5~75°C | -- | 0.32 | 1.0 | นาโนเมตร |
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | ถ้า=มัน+20mA, Tc=-5~75°C | 30 | -- | -- | เดซิเบล |
| ตรวจสอบปัจจุบัน | ฉัน | ถ้า=มัน+20mA, Tc=-5~75°C | 100 | -- | 1000 | mA |
| ตรวจสอบกระแสมืด | ไอดี | Vrp=5V | -- | -- | 100 | นา |
| ตรวจสอบความจุ | ค | Vrp=5V, f=1MHz | 4 | -- | 15 | pF |
| ข้อผิดพลาดในการติดตาม (*3) | เต้ | Tc=-5~ 75°C | -1.5 | -- | 1.5 | เดซิเบล |
(*2): เปิดตัวใน 9/125 มม. SMF
(*3): DPf =10x บันทึก (Pf (Tc) /Pf (25°C)), Im hold(@Pf=2mW, 25°C)
ตัวรับ ลักษณะทางไฟฟ้า-แสง (TC=25°C, Vcc=3.3V)
| สิ่งของ | เครื่องหมาย | เงื่อนไขการทดสอบ | นาที. | ประเภท | แม็กซ์ | หน่วย | ||||||
| การจ่ายแรงดัน | Vcc | 3.0 | 3.3 | 3.6 | วี | |||||||
| อุปทานปัจจุบัน | ไอซีซี | ไม่มีโหลด | -- | 20 | 24 | mA | ||||||
| ความยาวคลื่นปฏิบัติการ | l | Tc=-5~75°C | 1480 | -- | 1500 | นาโนเมตร | ||||||
| ความไว | เซน | 2.5Gbps, PRBS23, ER=10dB, BER=10E-10, RL=50Ω, NRZ | -- | -- | -29.5 | dBm | ||||||
| โอเวอร์โหลด | OL | -7.0 | -- | -- | dBm | |||||||
| อิมพีแดนซ์เอาต์พุต | ปราชัย | ปลายเดียว | 40 | -- | 60 | Ω | ||||||
| แรงดันขาออกที่แตกต่างกัน | Vpp | โหลดที่แตกต่างกัน100Ω 2.5Gbps | -- | -- | 1000 | mV | ||||||
| กระแสมืด | ไอดี | Vcc=3.3V, ไม่มีอินพุต | -- | -- | 150 | นา | ||||||
| การสูญเสียผลตอบแทนทางแสง | ORL1310 | 1310nm | -- | -- | -15 | เดซิเบล | ||||||
| ORL1490 | 1490nm | -- | -- | -20 | เดซิเบล | |||||||
| ครอสทอล์คออฟติคอล | X-talk | 1310nm/1490nm | -- | -- | -47 | เดซิเบล | ||||||
| การแยกแสงจากแหล่งภายนอก | ISO1 | l=1441~1450nm | 25 | -- | -- | เดซิเบล | ||||||
| l=1530~1539nm | ||||||||||||
| ISO2 | l=1260~1440nm | 35 | -- | -- | เดซิเบล | |||||||
| l=1540~1625nm | ||||||||||||
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | แม็กซ์ | หน่วย | บันทึก | ||||||
| โหมดสนามเส้นผ่านศูนย์กลาง | 8 | 9 | 10 | มม | ||||||||
| เส้นผ่าศูนย์กลางแกลด | 123 | 125 | 127 | มม | ||||||||
| การสูญเสียการโค้งงอของไฟเบอร์ | 0.05 | เดซิเบล | รัศมี 16mm | |||||||||
| การสูญเสียการใส่คอนเนคเตอร์ออปติคัล | -- | -- | 0.4 | เดซิเบล | ขั้วต่อ SC/UPC | |||||||
| รัศมีการดัดด้วยไฟเบอร์ | 25 | -- | -- | มม | ||||||||
| เส้นผ่านศูนย์กลางไฟเบอร์ | 0.8 | 0.9 | 1.0 | มม | ||||||||
| ความยาวไฟเบอร์ | 210 | -- | 250 | มม | หลี่ | |||||||
| อุณหภูมิการทำงานของไฟเบอร์ | 75 | -- | -- | °C | ||||||||
| ดึงแรงบนแอสเซมบลี LD | 30 | -- | -- | Kgw | ||||||||
| ดึงแรงบนชุดประกอบ APD | 15 | -- | -- | Kgw | ||||||||
| แรงเฉือนบนการเชื่อม XY | 30 | -- | -- | Kgw | ||||||||
| แรงดึงบนผมเปียไฟเบอร์ | 10 | -- | -- | นู๋ | ||||||||
(*4): ขั้วต่อไฟเบอร์ออปติกหน้าตาม IPC-8497-1
โครงร่างมิติ
