รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | GPON ONU BOSA | บรรจุุภัณฑ์: | DFB+APD-TIA |
|---|---|---|---|
| ระยะทาง: | 20km | อัตราข้อมูล (Gbps): | Tx 1.244Gbps/Rx2.488Gbps |
| ความยาวคลื่น (นาโนเมตร): | TX1310nm/RX1490nm | อุณหภูมิในการทำงาน (℃): | 0- 75℃ /-40~85℃ |
| กำลังขับที่ 25 ℃: | >1.8mW | ความไวที่ 25 ℃: | < -31dBm |
| คีย์เวิร์ด: | GPON ONU BOSA, DFB APD, SC APC ผมเปีย | ||
| เน้น: | ผมเปีย APC UPC,ผมเปีย 1.244G UPC,1310nm GPON ONU |
||

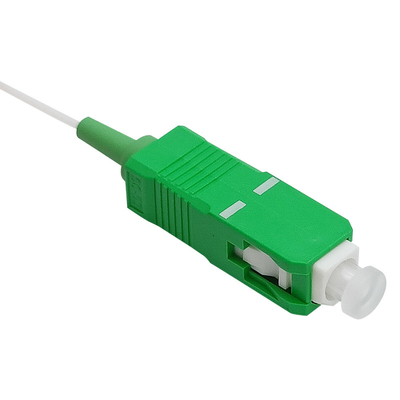

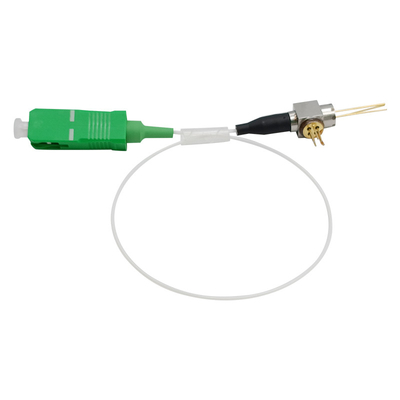

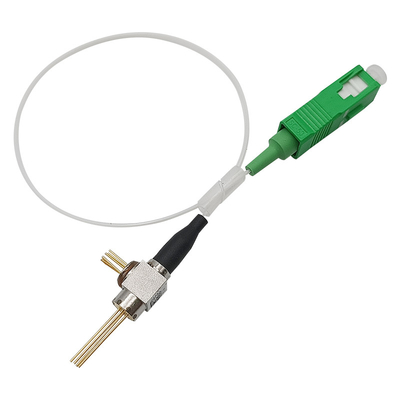

GPON ONU BOSA Class B + SC APC UPC เต้ารับผมเปีย TX 1310nm DFB 1.244G RX 1490nm APD 2.488G สำหรับ FTTH FTTX
ใช้รูปแบบการเชื่อมด้วยเลเซอร์
แอปพลิเคชั่นชี้ไปที่จุด
การแยกแสงสูง
APD-TIA . ความไวสูง
อุณหภูมิในการทำงาน: 0 ~ 75 ℃ หรือ -40 ~ 85 ℃
ปลั๊กอิน SC BOSA
สอดคล้องกับ GR - 468
คำอธิบาย

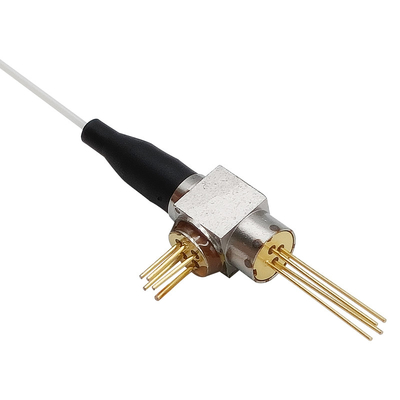

GPON ONU BOSA ของ Gigaopto พร้อม SC pigtail เป็นอุปกรณ์รับส่งสัญญาณแบบสองทิศทางที่เหมาะสำหรับแอปพลิเคชัน GPON ONUอุปกรณ์ประกอบด้วยตัวส่ง ตัวรับ ตัวกรอง WDM และผมเปียไฟเบอร์โหมดเดียวส่วนเครื่องส่งใช้เลเซอร์ DFB ขนาด 1310 นาโนเมตรที่ไม่มีการระบายความร้อนพร้อมโฟโตไดโอดของจอภาพ ส่วนเครื่องรับจะใช้เครื่องรับ APD แบบโหมดต่อเนื่อง 1490 นาโนเมตรพร้อม Super TIA
คะแนนสูงสุดแน่นอน
| สิ่งของ | เครื่องหมาย | หน่วย | นาที | แม็กซ์ | บันทึก |
| อุณหภูมิกรณีใช้งาน (กรณี) |
TOPR | ℃ | 0 | 75 | |
| อุณหภูมิในการจัดเก็บ | TSTG | ℃ | -40 | 85 | |
| การจัดเก็บและความชื้นในการทำงาน | % | 85 | |||
| อุณหภูมิบัดกรีตะกั่ว | TS | ℃ | 260 | ||
| กำลังขับออฟติคอล | dBm | 5 | |||
| ไปข้างหน้าปัจจุบัน (LD) | IFLD | mA | 150 | ||
| แรงดันย้อนกลับ (LD) | VRLD | วี | 2 | ||
| MPD ไปข้างหน้าปัจจุบัน | IFMPD | mA | 2 | ||
| MPD แรงดันย้อนกลับ | VRMPD | วี | 20 |
ลักษณะทางไฟฟ้าแสงของเครื่องส่งสัญญาณ (TC=25°C, CW)
| สิ่งของ | เครื่องหมาย | เงื่อนไขการทดสอบ | นาที. | ประเภท | แม็กซ์ | หน่วย |
| เกณฑ์ปัจจุบัน | ITH | TC=25℃ | --- | -- | 12 | mA |
| TC= 0 ~ 70℃ | --- | -- | 40 | |||
| แรงดันไปข้างหน้า | VF | PF=PF (ต่ำสุด), TC =25℃ | --- | --- | 1.9 | วี |
| กำลังขับออฟติคอล (คลาส B+) | Pf | CW, @ITH+20mA, 25℃ | 1.8 | --- | --- | มิลลิวัตต์ |
| กำลังขับออฟติคอล (คลาส B+) | Pf | CW, @ITH+20mA, 0～75℃ | 1 | --- | --- | มิลลิวัตต์ |
| กำลังขับออฟติคอล (คลาส C+) | Pf | CW, @ITH+20mA, 25℃, ไม่งอ | 2.4 | --- | --- | มิลลิวัตต์ |
| กำลังขับออฟติคอล (คลาส C+) | Pf | CW, @ITH+20mA, 0～75℃ | 1.5 | มิลลิวัตต์ | ||
| กำลังขับออฟติคอล (คลาส C++) | Pf | CW, @ITH+20mA, 25℃, ไม่งอ | 3.0 | --- | มิลลิวัตต์ | |
| ออปติคัลเอาท์พุต r (คลาส C ++) | Pf | CW, @ITH+20mA, 0～75℃ | 1.8 | มิลลิวัตต์ | ||
| ความยาวคลื่นกลาง | λC | CW, TC=0~75℃,TX;1490nm | 1470 | 1490 | 1510 | นาโนเมตร |
| ตรวจสอบปัจจุบัน | ฉัน | CW,Pf=Ith+20mA | 100 | --- | 900 | uA |
| ติดตามข้อผิดพลาด | ΔPf/Pf | 0～75℃,CW,Pf (Ith+20mA)@IM ค้างไว้ | -1.5 | --- | +1.5 | เดซิเบล |
ตัวรับ ลักษณะทางไฟฟ้า-แสง (TC=25°C, Vcc=3.3V)
| สิ่งของ | เครื่องหมาย | เงื่อนไขการทดสอบ | นาที. | ประเภท | แม็กซ์ | หน่วย |
| อุปทานปัจจุบัน | ICC | ช่วงจะแตกต่างกันไปตามการเลือก TO | --- | --- | --- | mA |
| ความยาวคลื่นปฏิบัติการ | λ | RX:1310nm | 1290 | 1310 | 1330 | นาโนเมตร |
| พลังงานอิ่มตัว PIN-TIA | PSAT | 1.25Gbps, PRBS23 BER=10-10,λ=1310nm |
--- | --- | --- | dBm |
| ความไว | เซน | 1.25Gbps, PRBS23 BER=10-10,λ=1310nm |
--- | -31 | dBm | |
| การสูญเสียผลตอบแทนทางแสง | ORL | -7 | --- | --- | เดซิเบล | |
| ครอสทอล์คออฟติคอล | XTALK | --- | --- | -45 | เดซิเบล |
โครงร่างมิติ
คุณสมบัติ
เชิงพาณิชย์: -5 °C ~ 70 °C
อุตสาหกรรม: -40°C~85°C
แอปพลิเคชัน
มาตรฐาน
