รายละเอียดสินค้า:
|
| อัตราการถ่ายโอนข้อมูล: | 10Gb/s | ความยาวคลื่นกลาง: | TX1550nm/RX1490nm |
|---|---|---|---|
| ประเภทตัวเชื่อมต่อ: | เต้ารับ LC/SC | ประเภทเครื่องส่งสัญญาณ: | EML |
| ประเภทผู้รับ: | เข็มหมุด | กำลังขับออฟติคอล: | >2.8mW |
| ความไว: | <-25.5dBm | คีย์เวิร์ด: | 10Gbps BOSA T1550nm R1490nm, 10G BOSA EMLPIN |
| เน้น: | RX1490nm Optical Sub Assembly,TX1550nm Optical Sub Assembly,10G WDM |
||

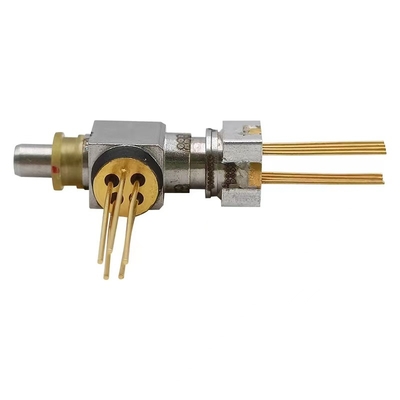

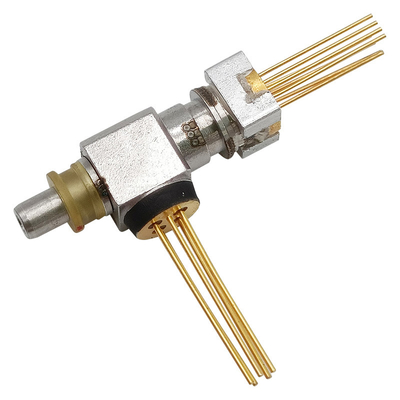

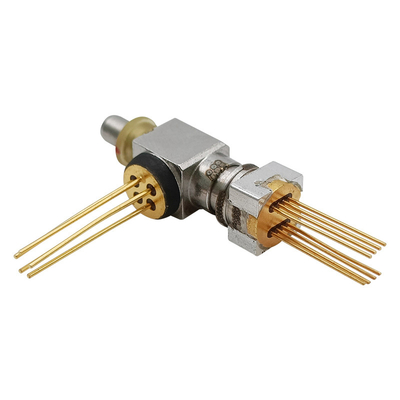

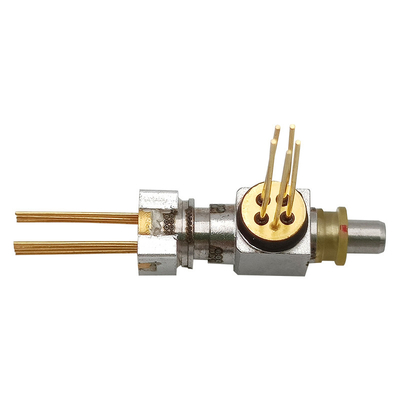

10GbpsLC SC WDM BOSA TX1550nm EML/RX1490nm PINBi-Directional Optical Sub-แอสเซมบลี
คำอธิบาย
GIGAOPTO's BOSA-T1550EML-R1490PIN-10G-LC-REC ของ GIGAOPTO ได้รับการออกแบบมาเพื่อการสื่อสารข้อมูล โดยรองรับอัตราข้อมูล 10Gb/sด้านเครื่องส่งสัญญาณใช้เลเซอร์ EML 1550nmฝั่งผู้รับใช้ PIN 1490nm กับ TIA
คะแนนสูงสุดแน่นอน (Tc=25℃)
| พารามิเตอร์ | เครื่องหมาย | นาที. | แม็กซ์ | หน่วย |
| แรงดันย้อนกลับ (LD) | วีRL | --- | 2 | วี |
| ไปข้างหน้าปัจจุบัน (LD) | ฉันFL | --- | 150 | mA |
| ไปข้างหน้าปัจจุบัน (MPD) | ฉันFD | --- | 10 | mA |
| อุณหภูมิกรณีใช้งาน | ตู่OP | 0 | 75 | ℃ |
| อุณหภูมิในการจัดเก็บ | ตู่STG | -40 | +85 | ℃ |
| อุณหภูมิการบัดกรีตะกั่ว (สูงสุด 10 วินาที) | ตู่ส | --- | 260 | ℃ |
| กทช. ปัจจุบัน | INTC | 5 | วี | |
| แรงดันกทช | VNTC | 2 | mA | |
| TEC ปัจจุบัน | ไอเทค | -0.96 | 0.96 | อา |
| แรงดัน TEC | VTEC | -1.29 | 1.29 | วี |
| ความต้านทาน (มาตรฐาน 10KΩ@25℃) | Rth | 9.5 | 10.5 | KΩ |
| ค่าคงที่ B ของ Rth | บี | 3800 | 4000 | K |
ออปติคัล&ลักษณะไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | แม็กซ์ | หน่วย | เงื่อนไขการทดสอบ |
| เครื่องส่งสัญญาณ(TC=25±3℃) | ||||||
| เกณฑ์ปัจจุบัน | ฉันไทย | --- | --- | 20 | mA | CW |
| เลเซอร์ตั้งอุณหภูมิ | ตู่หืม | 40 | 45 | 50 | ℃ | |
| กำลังขับออฟติคอล | Pf | 2.8 | --- | --- | มิลลิวัตต์ |
CW, Iop= 60 mA, Tld= 45℃,VEA=0V |
| แรงดันใช้งาน | Vop | --- | 1.2 | 1.6 | วี | CW, Iop＝Ith+20mA |
| ความยาวคลื่นกลาง | λc | 1470 | 1490 | 1510 | นาโนเมตร |
Iop= 60 mA, Tld= 45 ℃, VEA=0V |
| ตรวจสอบปัจจุบัน | Imon | 50 | --- | 1500 | μA | Iop= 60 mA, Tld= 45 ℃ |
| SMSR | --- | 35 | --- | --- | เดซิเบล |
Iop= 60 mA, Tld= 45 ℃, VEA=0V |
| ข้อผิดพลาดในการติดตาม (CW) | เต้ | -1.0 | --- | 1.0 | เดซิเบล | 0℃/+45℃, +45℃/+75℃ |
| ผู้รับ(TC=25±3℃) | ||||||
| การจ่ายแรงดัน | วีCC | 2.97 | 3.3 | 3.6 | วี | |
| แรงดันพังทลาย | VBR | 27 | 33 | 45 | วี | Id=10μA, ปิด Vcc |
| อุปทานปัจจุบัน | ฉันcc | --- | 27 | 43 | mA | กระแสตรง |
| ความยาวคลื่นแสง | λ | 1470 | 1490 | 1510 | นาโนเมตร | |
| ความไว | เซน | --- | --- | -25.5 | dBm |
λ=1490nm , PRBS=2^31-1, BER=10-12,ER=10dB,@10Gbps |
| พลังงานอิ่มตัว | พัต | -6 | --- | --- | dBm | |
| การตอบสนองของ PD | R | 0.65 | --- | --- | A/W | λ=1490nm,CW |
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
เค้าร่าง การวาดภาพ(หน่วย: มม.)
