รายละเอียดสินค้า:
|
| ความเร็ว: | 10Gb/s | ความยาวคลื่น: | Tx1330nm/Rx1270nm |
|---|---|---|---|
| อินเตอร์เฟซ: | เต้ารับ LC/SC | ประเภทเลเซอร์: | DFB |
| ประเภท PD: | เข็มหมุด | ความไว: | >-16dBm |
| กำลังขับออฟติคอล: | 0.8 ถึง 1.6mW | คีย์เวิร์ด: | 10G T1330nm R1270nm BOSA, DFB 1270nm PIN |
| เน้น: | แอสเซมบลีย่อยออปติคัล 10Gbps,แอสเซมบลีย่อยออปติคัล WDM,TX1330nm LC SC |
||

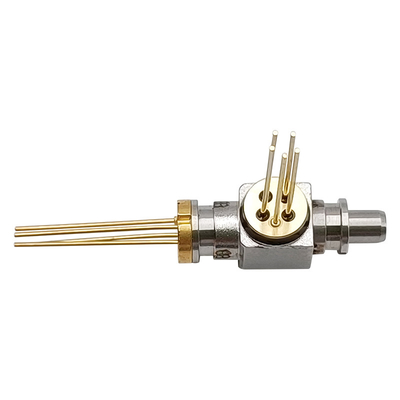

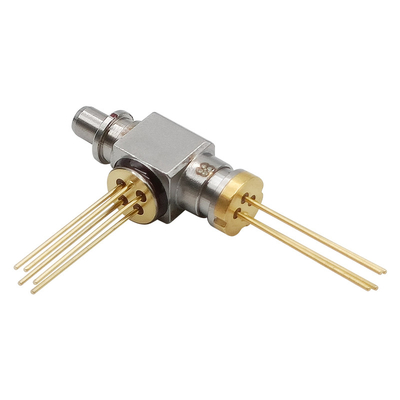

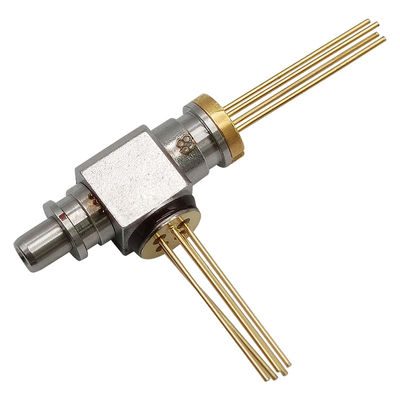

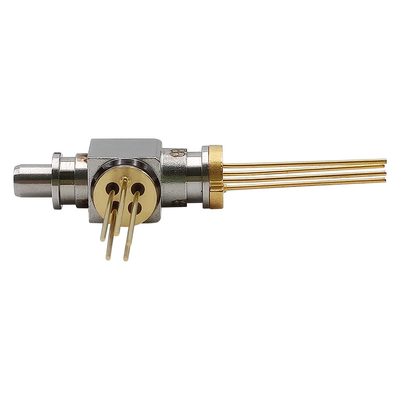

โบซ่า 10GbpsWDM TX1330nm DFB/RX1270nm PIN LC SCBi-Directional Optical Sub-แอสเซมบลี
คำอธิบาย
BOSA-T1330DFB-R1270PIN-10G-LC-REC ของ GIGAOPTO ได้รับการออกแบบมาสำหรับการสื่อสารข้อมูลด้านเครื่องส่งสัญญาณใช้เลเซอร์ DFB 1330nmฝั่งผู้รับใช้ PIN 1270nm กับ TIAตัวกรอง WDM สามารถแยกไฟอินพุต 1270nm และไฟเอาต์พุต 1330 nm แยกจากกัน
คะแนนสูงสุดที่แน่นอน (Tc=25℃เว้นแต่จะระบุไว้เป็นอย่างอื่น)
| พารามิเตอร์ | เครื่องหมาย | นาที. | แม็กซ์ | หน่วย |
| แรงดันย้อนกลับ (LD) | วีRL | --- | 2 | วี |
| แรงดันย้อนกลับ (MPD) | วีRดี | --- | 15 | วี |
| ไปข้างหน้าปัจจุบัน (MPD) | ฉันFดี | --- | 2 | mA |
| แรงดันไฟฟ้าของ TIA | วีCC | 3.0 | 3.6 | วี |
| อุณหภูมิกรณีใช้งาน | ตู่op | -40 | +85 | ℃ |
| อุณหภูมิในการจัดเก็บ | ตู่STG | -40 | +85 | ℃ |
| อุณหภูมิการบัดกรีตะกั่ว (สูงสุด 10 วินาที) | ตู่ส | --- | 260 | ℃ |
| LD TO-can แรงดึง | --- | 30 | --- | Kgf |
| PD TO-can แรงดึง | --- | 15 | --- | Kgf |
| แรงเฉือน | --- | 30 | --- | Kgf |
| ESD | 500 | --- | --- | --- |
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | แม็กซ์ | หน่วย | เงื่อนไขการทดสอบ |
| ส่งr(TC=25±3℃) | ||||||
| เกณฑ์ปัจจุบัน | ฉันไทย | --- | 8 | 15 | mA | CW, Tค=25℃ |
| --- | --- | 30 | CW, TC=85℃ | |||
| กำลังขับออฟติคอล | Pf | 0.8 | --- | 1.6 | มิลลิวัตต์ | CW, Iop=35mA, Tc=25℃ |
| แรงดันใช้งาน | Vop | --- | 1.2 | 1.6 | วี | CW, Iop＝Ith+20mA |
| เวลาขึ้น/ลง | Tr /Tf | --- | --- | 120 | ปล |
PF=5.0mW, อัตราการสูญพันธุ์ >10dB, 20%-80% ไม่มีตัวกรอง |
| ความยาวคลื่นกลาง | λ | 1320 | 1330 | 1340 | นาโนเมตร | Iop=30mA, Tc=25℃ |
| ความกว้างของสเปกตรัม (-20dB) | Δλ | --- | --- | 1 | นาโนเมตร |
ไอโอป = 30mA, TC=-40℃~85℃ |
| ตรวจสอบปัจจุบัน | ฉัน | 100 | --- | 1000 | μA | CW, Iop= 35mA |
| SMSR | --- | 30 | 35 | --- | เดซิเบล |
ไอโอป = 30mA, TC=-40℃~85℃ |
| ตรวจสอบกระแสมืด | ไอดี | --- | --- | 100 | นา | Vrd=5V |
| ความจุ PD | ค | --- | 3 | 10 | pF | Vrd=5V@f=1MHz |
| ข้อผิดพลาดในการติดตาม (CW) | เต้ | -1.5 | --- | 1.5 | เดซิเบล |
CW,-40℃/+85℃, กระแสไฟคงค้าง @ Iop=35mA |
| ผู้รับ(TC=25±3℃) | ||||||
| การจ่ายแรงดัน | วีCC | 3.0 | 3.3 | 3.6 | วี | CW |
| อุปทานปัจจุบัน | ฉันcc | 15 | 27 | 39 | mA | Vcc=3.3V |
| ความยาวคลื่นแสง | λ | 1250 | 1270 | 1290 | นาโนเมตร | CW |
| ความไว | ส.ว. | --- | --- | -16 | dBm |
λ=1270nm , PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| พลังงานอิ่มตัว | พัต | 0 | --- | --- | dBm | |
| การตอบสนองของ PD | R | 0.7 | --- | --- | A/W | CW, λ=1270nm |
คุณสมบัติ
แอปพลิเคชัน
มาตรฐานส
การวาดโครงร่าง (หน่วย: มม.)
