รายละเอียดสินค้า:
|
| อัตราข้อมูล (Gbps): | 10Gbps | ความยาวคลื่น: | Tx1270nm/Rx1330nm |
|---|---|---|---|
| ขั้วต่อออปติคัล: | LC/SC | ประเภทเครื่องส่งสัญญาณ: | DFB |
| ประเภทผู้รับ: | เข็มหมุด | ความไว: | <-16dBm |
| คีย์เวิร์ด: | 10G BOSA 1270nm, LC SC Optical SubAssembly | ||
| เน้น: | LC SC Optical SubAssembly,RX1330nm Optical SubAssembly,Bi Directional Optical SubAssembly |
||

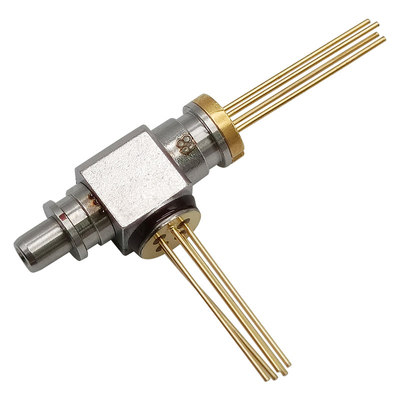

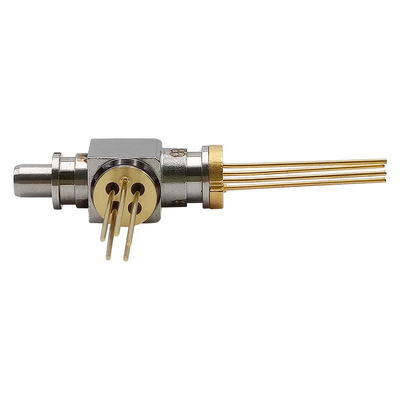

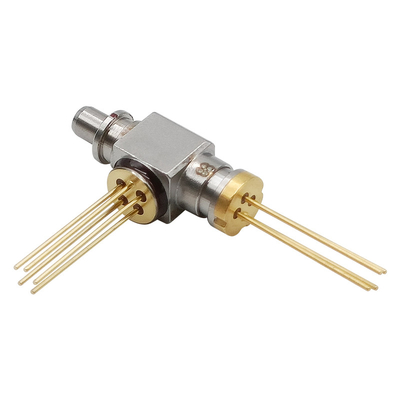

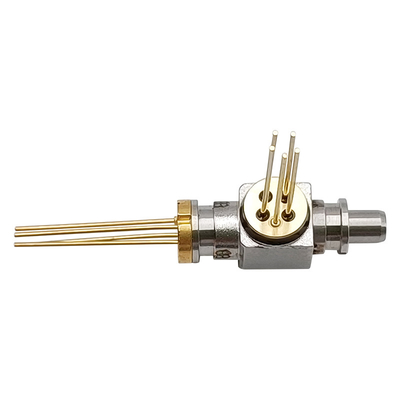

10GbpsLC SC WDM BOSA TX1270nm DFB/RX1330nm PINBi-Directional Optical Sub-แอสเซมบลี
คำอธิบาย
GIGAOPTO's BOSA-T1270DFB-R1330PIN-10G-LC-REC ของ GIGAOPTO ได้รับการออกแบบมาเพื่อการสื่อสารโทรคมนาคม รองรับอัตราข้อมูลสูงสุด 10Gbp/sด้านเครื่องส่งสัญญาณใช้เลเซอร์ DFB 1270nmฝั่งผู้รับใช้ PIN 1330nm กับ TIA
คะแนนสูงสุดแน่นอน (Tc=25℃)
| พารามิเตอร์ | เครื่องหมาย | นาที. | แม็กซ์ | หน่วย |
| แรงดันย้อนกลับ (LD) | วีRL | --- | 2 | วี |
| ไปข้างหน้าปัจจุบัน (LD) | IFL | --- | 120 | mA |
| แรงดันย้อนกลับ (MPD) | วีRD | --- | 15 | วี |
| ไปข้างหน้าปัจจุบัน (MPD) | ฉันFดี | --- | 2 | mA |
| แรงดันไฟฟ้าของ TIA | วีCC | +3.0 | +3.6 | วี |
| อุณหภูมิกรณีใช้งาน | ตู่ค | -40 | +85 | ℃ |
| อุณหภูมิในการจัดเก็บ | ตู่STG | -40 | +85 | ℃ |
| อุณหภูมิการบัดกรีตะกั่ว (สูงสุด 10 วินาที) | ตู่ส | --- | 260 | ℃ |
| LD TO-can แรงดึง | --- | 30 | --- | Kgf |
| PD TO-can แรงดึง | --- | 15 | --- | Kgf |
| แรงเฉือน | --- | 30 | --- | Kgf |
ออปติคัล&ลักษณะไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | แม็กซ์ | หน่วย | เงื่อนไขการทดสอบ |
| เครื่องส่งสัญญาณ(TC=25±3℃) | ||||||
| เกณฑ์ปัจจุบัน | ฉันไทย | --- | 8 | 15 | mA | CW, Tค=25℃ |
| --- | 15 | 30 | CW, TC=85℃ | |||
| กำลังขับออฟติคอล | พีฉ | 0.8 | --- | 1.6 | มิลลิวัตต์ | CW, Iop=35mA, Tc=25℃ |
| แรงดันใช้งาน | วีฉ | --- | 1.2 | 1.8 | วี | CW, Iop＝35mA |
| เวลาขึ้น/ลง | Tr /Tf | --- | --- | 120 | ปล |
PF=5.0mW การสูญพันธุ์ อัตราส่วน > 10dB, 20%-80% ไม่มีตัวกรอง |
| ความยาวคลื่นกลาง | ไปป์ | 1260 | 1270 | 1280 | นาโนเมตร | Iop=30mA, Tc=25℃ |
| ความกว้างของสเปกตรัม (RMS) | Δλ | --- | --- | 1 | นาโนเมตร | Iop= 30mA,TC=-40℃~85℃ |
| ตรวจสอบปัจจุบัน | ฉัน | 100 | --- | 1000 | μA | Vrd=5V |
| SMSR | --- | 30 | 35 | --- | เดซิเบล | Iop=30mA, TC=-40℃~85℃ |
| ความจุ PD | ค | --- | 3 | 10 | pF | Vrd=5V@f=1MHz |
| ติดตามข้อผิดพลาด | เต้ | -1.5 | --- | 1.5 | เดซิเบล |
CW,-40℃/+85℃, กระแสไฟคงค้าง @ Iop=35mA |
| ผู้รับ(TC=25±3℃) | ||||||
| การจ่ายแรงดัน | วีCC | 3.0 | 3.3 | 3.6 | วี | CW |
| TIA อุปทานปัจจุบัน | ฉันcc | 15 | 27 | 39 | mA | Vcc=3.3V |
| ความยาวคลื่นแสง | λ | 1310 | 1330 | 1350 | นาโนเมตร | CW |
| ความไว | ส.ว. | --- | --- | -16 | dBm |
λ=1330nm , PRBS=2^31-1, BER=10-12,ER=10dB, @10Gbps |
| พลังงานอิ่มตัว | พัต | 0 | --- | --- | dBm | |
| การตอบสนองของ PD | R | 0.7 | --- | --- | A/W | CW, λ=1330nm; |
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
การวาดโครงร่าง (หน่วย: มม.)
