รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ตัวรับส่งสัญญาณที่เข้ากันได้กับ Cisco | อัตราข้อมูล: | 10.3125Gbps |
|---|---|---|---|
| ความยาวคลื่น: | 1270~1610NM | การแพร่เชื้อ: | 10กม |
| งบประมาณออปติคัล: | 10dB | แอปพลิเคชัน: | ศูนย์ข้อมูล, อีเธอร์เน็ต 10G |
| เน้น: | 1610nm ตัวรับส่งสัญญาณแสงของ Cisco,ตัวรับส่งสัญญาณแสง SMF ของ Cisco,ตัวรับส่งสัญญาณที่เข้ากันได้กับ CISCO 10 กม. |
||

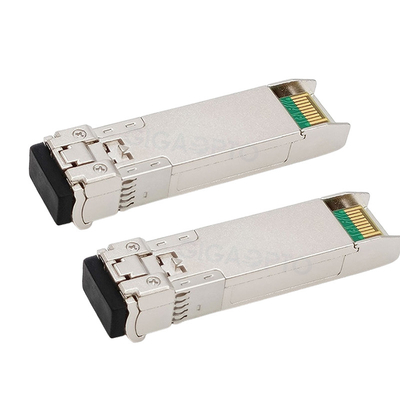

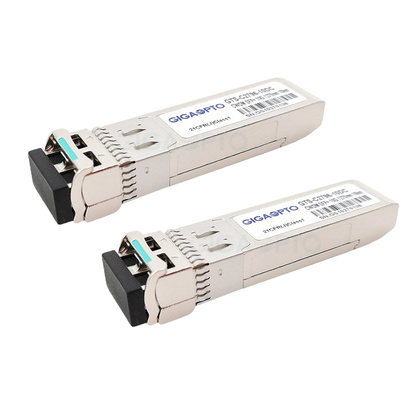

10Gbps SFP + 1270~1610นาโนเมตรซิสโก้เข้ากันได้ตัวรับส่งสัญญาณแสงอาร์เอสเอสเอ็มเอฟ 10กมสำหรับCWDM-SFP10G-xx-10
คำอธิบายผลิตภัณฑ์ของซีรีส์ 10G SFP+ CWDM LR (1270~1610) nm
เครื่องรับส่งสัญญาณที่เข้ากันได้กับ Cisco CWDM-SFP10G-xx-10 ขนาด 10Gbps แบบเสียบปลั๊กได้ทันทีนี้มอบโซลูชันการสื่อสารแบนด์วิธความจุสูงและแบนด์วิธสูงสำหรับเครือข่ายออปติคัลแบบมัลติเพล็กซ์โมดูลตัวรับส่งสัญญาณ CWDM SFP + นี้ได้รับการออกแบบสำหรับการเชื่อมโยง 10 Gigabit Ethernet สูงสุด 10 กม. ผ่านไฟเบอร์โหมดเดี่ยวแบบคู่สาระ
มีเครื่องส่งสัญญาณ CWDM DFB ที่เชื่อถือได้สูงและเครื่องตรวจจับภาพ PIN ลงในตัวเชื่อมต่อออปติคอล LC แบบดูเพล็กซ์มีความยาวคลื่นกลาง 18 ช่วงตั้งแต่ 1270 นาโนเมตรถึง 1610 นาโนเมตร โดยแต่ละขั้นมีขนาด 20 นาโนเมตรมีการรับประกันงบประมาณลิงก์ออปติคัลขั้นต่ำที่ 10 dB
ตัวรับส่งสัญญาณ CWDM-SFP10G-xx-10 สอดคล้องกับ SFF-8431, SFF-8432 และ IEEE 802.3ae 10GBASE-LR และ 10G Fibre Channelฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายตามที่ระบุใน SFF-8472
ข้อกำหนดด้านการทำงาน
| ยี่ห้อที่เข้ากันได้ | ซิสโก้ | P/N(หมายเลขชิ้นส่วน) | CWDM-SFP10G-xx-10 |
| ผู้ขาย | กิกะออปโต | อัตราข้อมูล (Gbps) | 10.3 กิกะไบต์/วินาที |
| ความยาวคลื่น | 1270nm~1610nm | เข้าถึง | 10 กม |
| อินเตอร์เฟซ | LC คู่ | ประเภทสื่อ | ก.652 สเอ็มเอฟ |
| เครื่องส่ง | CWDM เดเอฟเบ | ผู้รับ | เข็มหมุด |
| การจ่ายแรงดันไฟฟ้า | 3.3V | ความไว Rx | <-14.4dBm |
| กำลังขับเท็กซัส (dBm) | -6~+0.5dBm | กำลังไฟฟ้าเข้าความอิ่มตัว | <0.5 เดซิเบลม |
| งบประมาณด้านพลังงาน (dB) | 8.4 เดซิเบล | อัตราส่วนการสูญพันธุ์ | >3.5 เดซิเบล |
| การกระจายพลังงาน | <1.0 วัตต์ | อุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| DOM/ดีดีเอ็ม | สนับสนุน | OEM/ODM | ได้รับการสนับสนุน |
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย | CWDM/ ช | การเข้าถึง (กม.) | ตัวเชื่อมต่อ | สีสลัก |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีม่วงอ่อน |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | ท้องฟ้าสีคราม |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | เหลืองเขียว |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีเหลืองสด |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีชมพู |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีเบจ |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีขาว |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | เงิน |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีดำ |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | เหลืองส้ม |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีเทา |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | โวเลท |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีฟ้า |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีเขียว |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีเหลือง |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | ส้ม |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1,590 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีแดง |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610 นาโนเมตร | 10 กม | แอลซี ดูเพล็กซ์ | สีน้ำตาล |
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
ลักษณะทางแสง
| ลักษณะเครื่องส่งสัญญาณแสง | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ | |
| กำลังขับเฉลี่ย | ปออก | -6 | 0.5 | เดซิเบลเมตร | |||
| ความยาวคลื่นกลาง | เลค | แล็คซี-6 | เลค | แล็คซี+7.5 | นาโนเมตร | 1 | |
| ความกว้างสเปกตรัม (-20dB) | ∆แล | 1 | นาโนเมตร | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | สสส | 30 | เดซิเบล | ||||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||||
| เสียงความเข้มสัมพัทธ์ | ริน | -128 | เดซิเบล/เฮิร์ตซ์ | ||||
| การสูญเสียผลตอบแทนทางแสง | 12 | เดซิเบล | |||||
| บทลงโทษเครื่องส่งสัญญาณและการกระจาย | ทีดีพี | 3.2 | เดซิเบล | ||||
| เครื่องส่งปิดเครื่อง | ปปิด | -45 | เดซิเบลเมตร | ||||
| แผนภาพตาเอาท์พุต | สอดคล้องกับ IEEE802.3ae | ||||||
| ลักษณะตัวรับสัญญาณแสง | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ | |
| ความยาวคลื่นกลาง | เลค | 1260 | 1620 | นาโนเมตร | |||
| ความไวของตัวรับ | ปเซน | -14.4 | เดซิเบลเมตร | 2 | |||
| กำลังไฟฟ้าอิ่มตัวของอินพุต (โอเวอร์โหลด) | ปนั่ง | 0.5 | เดซิเบลเมตร | ||||
| การสะท้อนของตัวรับ | -12 | เดซิเบล | |||||
| ระดับการยกเลิกการยืนยัน LOS | ลอส | -17 | เดซิเบลเมตร | ||||
| ระดับการยืนยัน LOS | โลซา | -30 | เดซิเบลเมตร | ||||
| ฮิสเทรีซิส LOS | HYS | 0.5 | 6 | เดซิเบล | |||
หมายเหตุ 1.ITU-T G.694.2 ความยาวคลื่น CWDM ตั้งแต่ 1270 นาโนเมตรถึง 1610 นาโนเมตร แต่ละขั้นตอน 20 นาโนเมตร
โน้ต 2.วัดด้วย PRBS 231รูปแบบการทดสอบ -1, @ 10.3125Gbps, BER<10-12.
