รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ 32GFC LW | บรรจุภัณฑ์: | SFP28 |
|---|---|---|---|
| อัตราข้อมูล (Gbps): | 32Gbps | ความยาวคลื่น: | 1310nm |
| ระยะทาง: | 10km | ส่วนประกอบทางแสง: | DFB/PIN |
| อินเตอร์เฟซ: | Dual-LC | คีย์เวิร์ด: | เครื่องรับส่งสัญญาณไฟเบอร์แชนแนล 32GFC LW |
| เน้น: | SFP28 ตัวรับส่งสัญญาณไฟเบอร์แชนแนล,1310nm ตัวรับส่งสัญญาณไฟเบอร์แชนแนล,SMF 32G FC |
||

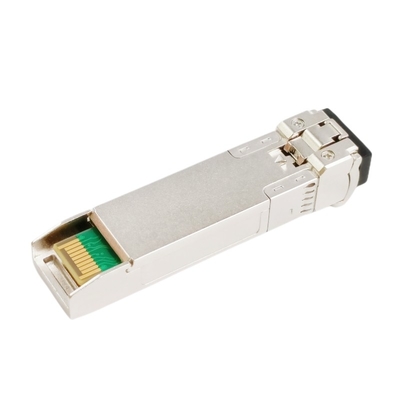

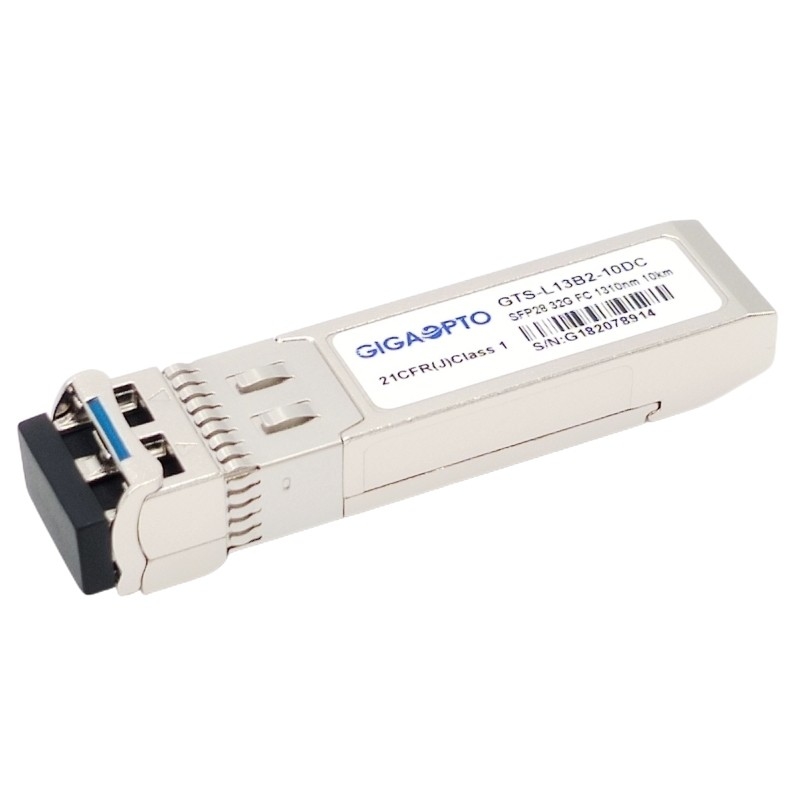

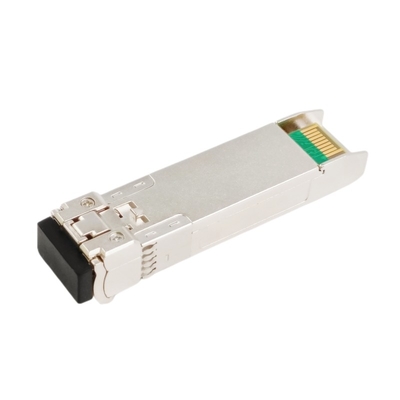

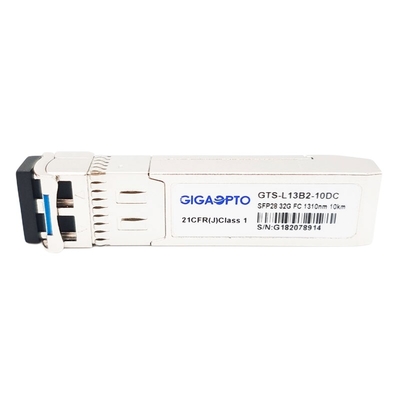

32G SMF 1310nm 10km โมดูลตัวรับส่งสัญญาณไฟเบอร์แชนแนล SFP28 LC DOM
คำอธิบาย
32GFC SFP28 LW นี้เป็นเครื่องรับส่งสัญญาณแบบ Hot pluggable ช่องทางเดียวสำหรับแอพพลิเคชั่น 32GFC และ 25G Ethernetมันทำงานที่ความยาวคลื่นเล็กน้อยที่ 1310nm และรองรับ 8G/16G/32G Fibre Channel (FC) และ 25G Ethernet เหมาะสำหรับเครือข่ายพื้นที่เก็บข้อมูล (SAN) ศูนย์ข้อมูลเชื่อมโยงได้ถึง 10 กม. ผ่านไฟเบอร์โหมดเดี่ยว
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ DFB 1310nm, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณไฟเบอร์ความยาวคลื่นยาว 32G Fibre Channel (32GFC) รองรับการวินิจฉัยด้วยแสง DDM/DOM ที่ให้ข้อมูลการวินิจฉัยแบบเรียลไทม์เกี่ยวกับสภาพการทำงานในปัจจุบัน
เป็นไปตามข้อกำหนด SFF-8431 และ SFF-8472 Multi Source Agreement (MSA), RoHS, 32G Fibre Channel (28.05 Gbps), 16G Fibre Channel (14.025Gbps), 8G Fibre Channel (8.5 Gbps)
ข้อมูลจำเพาะ
| ผลิตภัณฑ์ | 32GFC LW | ส่วนจำนวน | GTS-L13B2-10DC |
| ฟอร์มแฟกเตอร์ | SFP28 | อัตราข้อมูลสูงสุด | 28.05Gbps |
| ความยาวคลื่น | 1310nm | ระยะทางสูงสุดของสายเคเบิล | 10km |
| ตัวเชื่อมต่อ | ดูเพล็กซ์ LC | สื่อ | MMF |
| ประเภทเครื่องส่งสัญญาณ | DFB | ประเภทผู้รับ | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | แหล่งจ่ายไฟปัจจุบัน | <400mA |
| TX Power | -7~2dBm | ตัวรับความไว | <-11.6dBm |
| อัตราการสูญพันธุ์ | >4dB | ตัวรับโอเวอร์โหลด | <2dBm |
| ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) | การรับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | การตรวจวินิจฉัยทางดิจิตอล | สนับสนุน |
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | |
| เครื่องส่งสัญญาณ | |||||||
| ความยาวคลื่นกลาง | λc | 1270 | 1310 | 1350 | นาโนเมตร | ||
| ความกว้างของสเปกตรัม (-20dB) | Δλ | 1 | นาโนเมตร | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | เดซิเบล | |||
| กำลังขับเฉลี่ย | พีออก | -7 | 2 | dBm | 1 | ||
| อัตราการสูญพันธุ์ | เอ่อ | 4 | เดซิเบล | ||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 180 | 850 | mV | 2 | ||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | ||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | |||
| เปิดใช้งาน | 0 | 0.8 | วี | ||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | |||
| ปกติ | 0 | 0.8 | วี | ||||
| ผู้รับ | |||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1600 | นาโนเมตร | |||
| ตัวรับความไว | -11.6 | dBm | 3 | ||||
| ตัวรับโอเวอร์โหลด | 2 | dBm | 3 | ||||
| LOS De-Asert | LOSดี | -15 | dBm | ||||
| LOS Assert | LOSอา | -30 | dBm | ||||
| LOS ฮิสเทรีซิส | 0.5 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | วีออก | 300 | 900 | mV | 4 | ||
|
LOS |
สูง | 2.0 | Vcc | วี | |||
| ต่ำ | 0.8 | วี | |||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @25.08Gps, BER ≤1×10-6
4. เชื่อมต่อ AC ภายใน
ความเข้ากันได้
ทั้งหมดของ Gigaopto'sGTS-L13B2-10DCโมดูลตัวรับส่งสัญญาณแสงเป็นแบบโอเพนซอร์ส สามารถเข้ารหัสให้เข้ากันได้กับอุปกรณ์กระแสหลัก โปรดดูแบบฟอร์มต่อไปนี้ สำหรับความเข้ากันได้ของผลิตภัณฑ์เพิ่มเติม โปรดติดต่อเรา
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนจำนวน | ยี่ห้อ | ส่วนจำนวน |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| ซิสโก้ | DS-SFP-FC32G-LW | ผ้า | XBR-000238 |
