รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ 32GFC SW | ฟอร์มแฟกเตอร์: | SFP28 |
|---|---|---|---|
| อัตราข้อมูล (Gbps): | 28.05Gbps | ความยาวคลื่น: | 850nm |
| ระยะทาง: | 100m | ส่วนประกอบทางแสง: | VCSEL/พิน |
| อินเตอร์เฟซ: | LC .คู่ | คีย์เวิร์ด: | 32G Fibre Channel, โมดูลรับส่งสัญญาณ 32G SW 100 ม. |
| เน้น: | โมดูลรับส่งสัญญาณ 32GFC SFP28,โมดูลรับส่งสัญญาณ SFP28 850nm,ช่องไฟเบอร์ 32G |
||

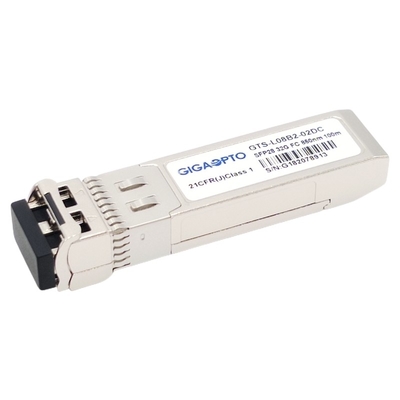

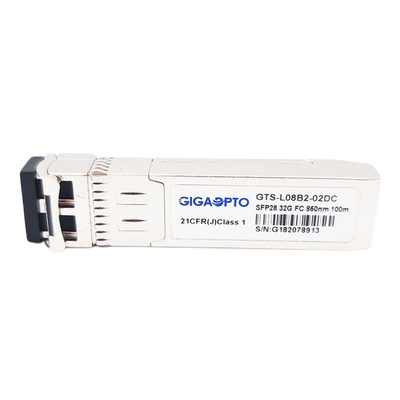

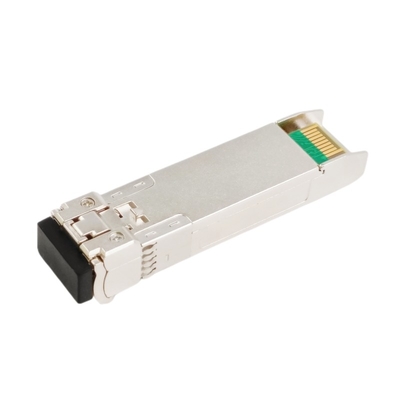

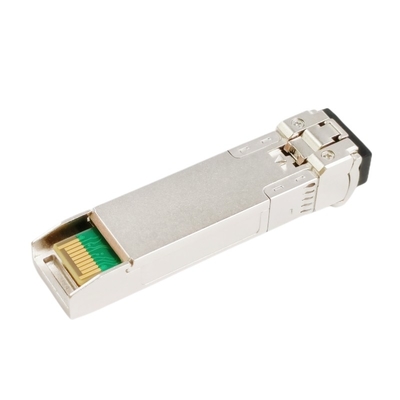

ตัวรับส่งสัญญาณ 32GFC SW 100m สำหรับเครือข่ายพื้นที่เก็บข้อมูล
คำอธิบาย
ตัวรับส่งสัญญาณ SW 32GFC นี้ออกแบบมาสำหรับแอพพลิเคชั่นการเข้าถึงระยะสั้น 8G/16G/32G Fibre Channel (8GFC/16GFC/32GFC)
โดดเด่นด้วยเครื่องส่งสัญญาณเลเซอร์ VCSEL ขนาด 850nm ที่เชื่อถือได้ โฟโตไดโอด PIN ที่มีความไวสูงซึ่งรวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCU ระยะการเข้าถึงสูงสุดสามารถเข้าถึงได้สูงสุด 70 เมตรโดยใช้ไฟเบอร์ OM3 และ 100 เมตรโดยใช้ OM4 โมดูลทั้งหมดเป็นไปตามเลเซอร์คลาส I ข้อกำหนดด้านความปลอดภัยมีขั้วต่อ SFP+ 20 พินเพื่อให้สามารถใช้งานปลั๊กร้อนได้
32G FC SW นี้สอดคล้องกับ FC-PI-6, SFF-8472 Rev 12.2 และเข้ากันได้กับ SFF-8432 และส่วนที่เกี่ยวข้องของ SFF-8431 Rev. 4.1
ข้อมูลจำเพาะ
| ฟอร์มแฟกเตอร์ | SFP28 | อัตราข้อมูลสูงสุด | 28.05Gbps |
| ทั่วไปความยาวคลื่น | 850nm | แม็กซ์การแพร่เชื้อ | 100m |
| ตัวเชื่อมต่อพิมพ์ | LC แบบคู่ | สื่อพิมพ์ | MMF |
| ประเภทเครื่องส่งสัญญาณ | VCSEL 850nm | ประเภทผู้รับ | เข็มหมุด |
| TX Power | -8.4~2.4dBm | ตัวรับความไว | <-10dBm |
| อัตราการสูญพันธุ์ | >2.0 เดซิเบล | โอเวอร์โหลด | > 2.4 dBm |
| ปฏิบัติการอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) | การรับประกันเวลา | 3 ปี |
| DDMI | ได้รับการสนับสนุน | โปรโตคอล | ได้มาตรฐาน MSA |
| การใช้พลังงาน | <1W | OEM | ได้รับการสนับสนุน |
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | |
| เครื่องส่งสัญญาณ | |||||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร | ||
| ความกว้างสเปกตรัม (RMS) | Δλ | 0.6 | นาโนเมตร | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | - | - | - | เดซิเบล | ||
| กำลังขับเฉลี่ย | พีออก | -8.4 | 2.4 | dBm | 1 | ||
| อัตราการสูญพันธุ์ | เอ่อ | 2.0 | เดซิเบล | ||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 180 | 950 | mV | 2 | ||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | ||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | |||
| เปิดใช้งาน | 0 | 0.8 | วี | ||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | |||
| ปกติ | 0 | 0.8 | วี | ||||
| ผู้รับ | |||||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร | ||
| ตัวรับความไว | -10 | dBm | 3 | ||||
| ตัวรับโอเวอร์โหลด | 2.4 | dBm | 3 | ||||
| LOS De-Asert | LOSดี | -13 | dBm | ||||
| LOS Assert | LOSอา | -30 | dBm | ||||
| LOS ฮิสเทรีซิส | 0.5 | 4 | เดซิเบล | ||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | วีออก | 500 | 700 | 900 | mV | 4 | |
|
LOS |
สูง | 2.0 | Vcc | วี | |||
| ต่ำ | 0.8 | วี | |||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน MMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @ 28.05Gbps, BER ≤1E-6..
4. เชื่อมต่อ AC ภายใน
ความเข้ากันได้
ตัวรับส่งสัญญาณแสงของ Gigaopto เข้ากันได้กับแบรนด์สวิตช์หลักทั้งหมด 100% และจะไม่สร้างความเสียหายให้กับอุปกรณ์ OEM
เพื่อให้มั่นใจในคุณภาพและความเข้ากันได้ของผลิตภัณฑ์ของเรา ผลิตภัณฑ์แต่ละชิ้นได้รับการทดสอบอย่างรอบคอบบนอุปกรณ์ที่เกี่ยวข้องก่อนส่งมอบให้กับลูกค้า
สำหรับความเข้ากันได้ของ GTS-L08B2-02DC นี้ โปรดดูที่ตารางการรองรับ P/Nหากแบรนด์และหมายเลขชิ้นส่วนที่คุณกำลังมองหาไม่อยู่ในรายการด้านล่าง โปรดแจ้งให้เราทราบและเรายินดีที่จะให้รายละเอียดเพิ่มเติมแก่คุณ
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนจำนวน | ยี่ห้อ | ส่วนจำนวน |
| Gigaopto | GTS-L08B2-02DC | QLogic | SFP32-SR-SP-C |
| ซิสโก้ | DS-SFP-FC32G-SW | ผ้า | XBR-000212 |
