รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 10GFC SFP LW | ความเร็วสูงสุด (Gbps): | 10.518Gbps |
|---|---|---|---|
| ความยาวคลื่น: | 1310nm | การแพร่เชื้อ: | 10km |
| ส่วนประกอบทางแสง: | DFB/PIN | อินเตอร์เฟซ: | LC .คู่ |
| DDMI: | ได้รับการสนับสนุน | อุณหภูมิ: | -5 ถึง 85 องศาเซลเซียส (23 ถึง 185 องศาฟาเรนไฮต์) |
| คีย์เวิร์ด: | 10GFC SFP+ ตัวรับส่งสัญญาณ 10km | ||
| เน้น: | 10G FC Fibre Channel,SFP + FC Fibre Channel,FC ไฟเบอร์แชนเนลตัวรับส่งสัญญาณ |
||

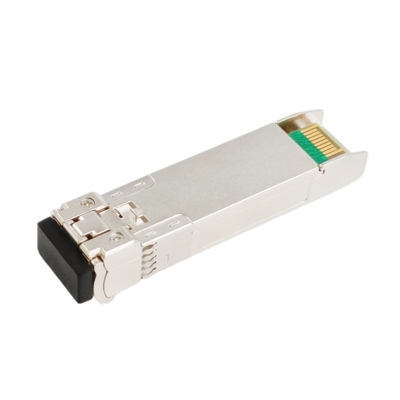

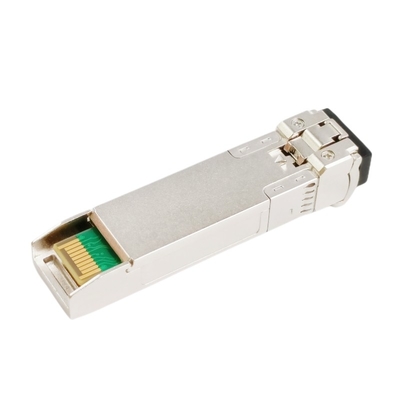

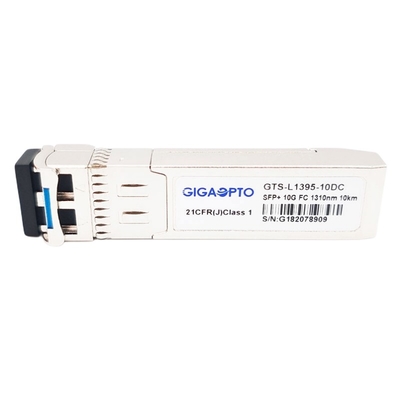

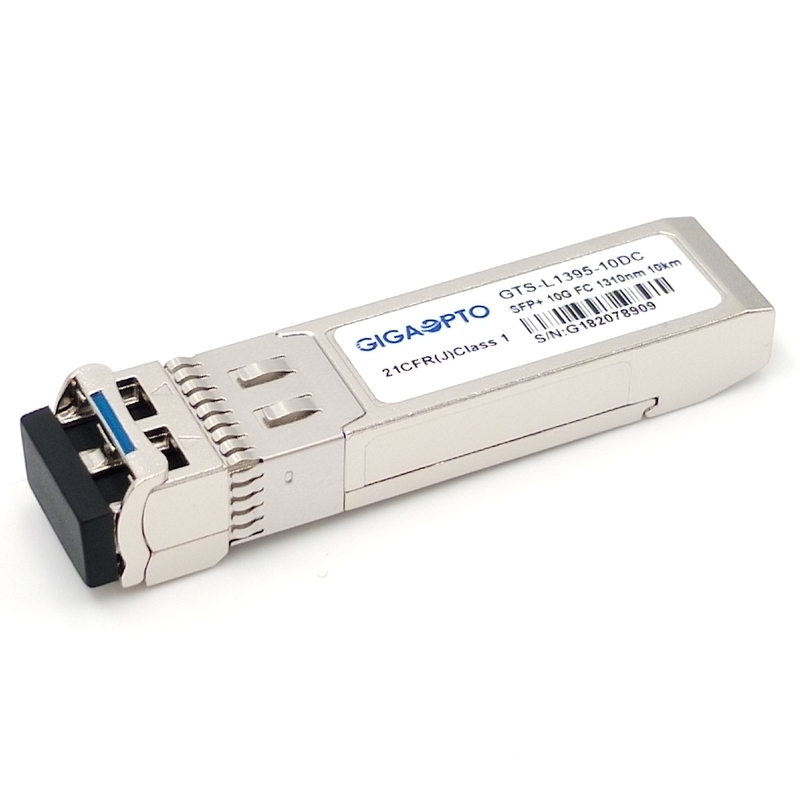

10GFC ไฟเบอร์แชนเนล SFP + 1310nm 10km DOM LC SMF
คำอธิบาย
Gigaopto'sGTS-L1395-10DCตัวรับส่งสัญญาณมีเครื่องส่งสัญญาณ DFB 1310nm ที่เชื่อถือได้สูงและเครื่องตรวจจับภาพถ่าย PIN ในขั้วต่อออปติคัล LC แบบดูเพล็กซ์ การส่งข้อมูลสูงสุดสามารถเข้าถึงได้ถึง 10 กม. ผ่านไฟเบอร์โหมดเดี่ยว G.652 (SMF)
ได้รับการออกแบบมาเพื่อใช้ในแอปพลิเคชันอนุกรม 10Gbps เช่น SONET OC192/SDH STM64, 10Gigabit Ethernet และแอปพลิเคชัน Fibre Channel 10Gbpsทำงานด้วยแหล่งจ่ายไฟเดี่ยว +3.3Vตัวรับส่งสัญญาณเป็นไปตามข้อตกลง 10Gbps SFP + multi-source (MSA)
ฟังก์ชันการวินิจฉัยทางดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซแบบอนุกรม 2 สายตามที่ระบุไว้ใน SFF-8472 ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ กำลังแสงที่ส่งผ่าน กำลังแสงที่ได้รับ และแรงดันไฟฟ้าของตัวรับส่งสัญญาณ .
โมดูลทั้งหมดเป็นผลิตภัณฑ์เลเซอร์คลาส 1 ที่สอดคล้องกับมาตรฐาน FDA/CDRH และ IEC-60825
ข้อมูลจำเพาะ
| ฟอร์มแฟกเตอร์ | SFP+ | อัตราข้อมูลสูงสุด | 10.51875Gbps |
| ความยาวคลื่น | 1310nm | ระยะทางสูงสุดของสายเคเบิล | 10km |
| ตัวเชื่อมต่อ | ดูเพล็กซ์ LC | สื่อ | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB 1310nm | ประเภทผู้รับ | เข็มหมุด |
| TX Power | -6~0dBm | ตัวรับความไว | <-14.4dBm |
| ช่วงอุณหภูมิ | -5 ถึง 85 องศาเซลเซียส (23 ถึง 185 องศาฟาเรนไฮต์) | การรับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | โดม | ได้รับการสนับสนุน |
| โปรโตคอล | CE, Class 1 FDA และ IEC60825-1 Laser Safety Compliant, RoHS, SFF-8431, SFP MSA | ||
| แอพพลิเคชั่นที่รองรับ |
10GBASE-LR/10GBASE-LW อีเธอร์เน็ต 10G ไฟเบอร์แชนเนล สวิตช์และเราเตอร์ศูนย์ข้อมูล 10GbE |
||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1270 | 1310 | 1350 | นาโนเมตร | |||
| ความกว้างสเปกตรัม (-20dB) | Δλ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | เดซิเบล | ||||
| กำลังขับเฉลี่ย | พีออก | -6.0 | 0 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 180 | 850 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1600 | นาโนเมตร | ||||
| ตัวรับความไว | -14.4 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | 0.5 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -16 | dBm | |||||
| LOS Assert | LOSอา | -30 | dBm | |||||
| LOS ฮิสเทรีซิส | 0.5 | เดซิเบล | ||||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | วีออก | 300 | 900 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
บันทึก :
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @10312Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
ความเข้ากันได้
Gigaopto ผลิตและจำหน่ายเครื่องรับส่งสัญญาณออปติคัลแบบครบวงจรสูงสุด 100Gโมดูลตัวรับส่งสัญญาณออปติคัลทั้งหมดของเราผ่านการทดสอบคุณภาพแล้วว่าเข้ากันได้กับสภาพแวดล้อมสวิตช์เป้าหมายและเข้ากันได้ 100% กับแบรนด์หลัก ๆ เช่น Cisco, Brocade, HP, Juniper, Huawei, Alcatel-Lucent, Extreme, Arista, Force10, D-link , 3Com และอื่นๆ พร้อมรับประกัน 3 ปี
สำหรับ GTS-L0895-10DC นี้ โปรดดูตารางการโต้ตอบ P/Nหากคุณต้องการความเข้ากันได้มากกว่านี้ โปรดแจ้งให้เราทราบ
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนจำนวน | ยี่ห้อ | ส่วนจำนวน |
| Gigaopto | GTS-L1395-10DC | ซิสโก้ | DS-SFP-FC10G-LW |
| Juniper | XBR-000217 | ||
