รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ 10GFC | แบนด์วิดท์ (Gbps): | 1.0625-10.518Gbps |
|---|---|---|---|
| ความยาวคลื่น: | 850nm | เกียร์สูงสุด: | 300 เมตรเหนือ OM3 หรือ 400 เมตรเหนือ OM4 |
| LD/PD: | VCSEL/พิน | ตัวเชื่อมต่อ: | ดูเพล็กซ์ LC |
| อุณหภูมิ: | COM | DDM: | ใช่ |
| คีย์เวิร์ด: | ตัวรับส่งสัญญาณ 10GFC SFP + SW, 10G Fibre Channel 300m 850nm | ||
| เน้น: | โมดูล DOM Fibre Channel,โมดูล Fibre Channel 300 ม.,10G Fibre Channel |
||

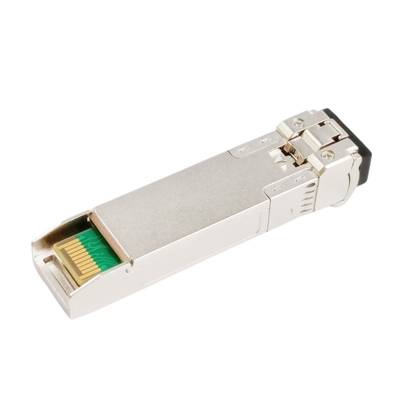

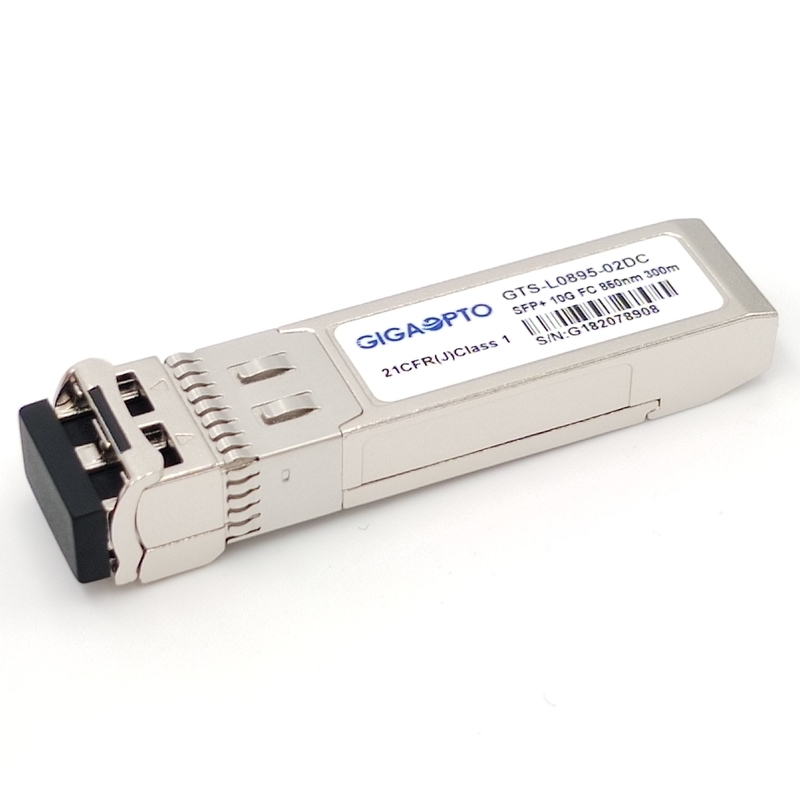

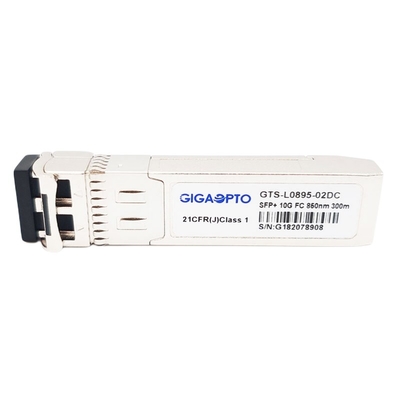

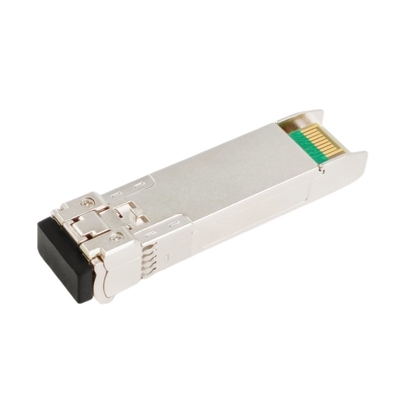

10GFC SW 850nm 300m ตัวรับส่งสัญญาณสำหรับ Fibre Channel LC DOM
คำอธิบาย
ตัวรับส่งสัญญาณ GTS-L0895-02DC ของ Gigaopto มีเครื่องส่งสัญญาณ VCSEL 850nm ที่เชื่อถือได้สูงและเครื่องตรวจจับภาพถ่าย PIN ในขั้วต่อออปติคัล LC แบบดูเพล็กซ์
ตัวรับส่งสัญญาณ SW 10GFC SW แบบเสียบได้ร้อนนี้รองรับอัตราข้อมูลและแอปพลิเคชัน 1.0625-10.518Gbps เช่น 10G Fibre Channel (10.52Gbps), 8G Fibre Channel (8.5Gbps), 4G Fibre Channel (4.25Gbps), 2G Fibre Channel (2.125Gbps), 1G Fibre Channel (1.0625Gbps) เป็นโมดูลอเนกประสงค์ที่ใช้ในสถานที่ต่างๆ ของเครือข่ายในปัจจุบันดังนั้น แอปพลิเคชันที่ได้รับความนิยมมากที่สุดคือแอปพลิเคชัน Storage Area Networking (SAN) ในศูนย์ข้อมูล การเชื่อมต่อระหว่างไฟเบอร์แชนแนลของศูนย์ข้อมูลผ่าน Backbone การเชื่อมต่อเครือข่าย Enterprise Networks SAN และลิงก์ออปติคัลอื่นๆ
รองรับการวินิจฉัยด้วยแสง DDM/DOM ซึ่งให้การตรวจสอบอุณหภูมิของตัวรับส่งสัญญาณแบบเรียลไทม์ กระแสอคติของเลเซอร์ พลังงานแสง ได้รับพลังงานแสง และแรงดันไฟฟ้าของตัวรับส่งสัญญาณ
โมดูลทั้งหมดเป็นผลิตภัณฑ์เลเซอร์คลาส 1 ที่สอดคล้องกับมาตรฐาน FDA/CDRH และ IEC-60825
ข้อมูลจำเพาะ
| ฟอร์มแฟกเตอร์ | SFP+ | อัตราข้อมูล | 1.0625-10.518 Gbps |
| ความยาวคลื่น | 850nm | ระยะทางสูงสุดของสายเคเบิล | 300 เมตรเหนือ OM3 หรือ 400 เมตรเหนือ OM4 |
| ตัวเชื่อมต่อ | ดูเพล็กซ์ LC | สื่อ | MMF |
| ประเภทเครื่องส่งสัญญาณ | VCSEL 850nm | ประเภทผู้รับ | เข็มหมุด |
| TX Power | -6~-1dBm | ตัวรับความไว | <-11.1dBm |
| อัตราการสูญพันธุ์ | >3.5 dB | โอเวอร์โหลด | > 0.5 dBm |
| งบประมาณพลังงาน (dB) | 4.1dB | DDM/DOM | ได้รับการสนับสนุน |
| ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) | การรับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | น้ำหนัก | 30gram |
| โปรโตคอล | CE, Class 1 FDA และ IEC60825-1 Laser Safety Compliant, RoHS, SFF-8431, SFP MSA | ||
| แอพพลิเคชั่นที่รองรับ | 10G Fibre Channel (10.518 Gbps), 8G Fibre Channel (8.5 Gbps), 4G Fibre Channel (4.25 Gbps), 2G Fibre Channel (2.125 Gbps), 1G Fibre Channel (1.0625 Gbps) | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||||
| เครื่องส่งสัญญาณ | ||||||||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร | |||||
| ความกว้างสเปกตรัม (RMS) | Δλ | 0.45 | นาโนเมตร | |||||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | - | - | - | เดซิเบล | |||||
| กำลังขับเฉลี่ย | พีออก | -6.0 | -1.0 | dBm | 1 | |||||
| อัตราการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | |||||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 180 | 950 | mV | 2 | |||||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||||
| ปกติ | 0 | 0.8 | วี | |||||||
| ผู้รับ | ||||||||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร | |||||
| ตัวรับความไว | -10.0 | dBm | 3 | |||||||
| ตัวรับโอเวอร์โหลด | 0.5 | dBm | 3 | |||||||
| LOS De-Asert | LOSดี | -12 | dBm | |||||||
| LOS Assert | LOSอา | -22 | dBm | |||||||
| LOS ฮิสเทรีซิส | 0.5 | 4 | เดซิเบล | |||||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | วีออก | 500 | 700 | 900 | mV | 4 | ||||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||||
| ต่ำ | 0.8 | วี | ||||||||
บันทึก :
1. พลังงานออปติคัลเปิดตัวใน MMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @10312Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
ความเข้ากันได้
ตัวรับส่งสัญญาณของ Gigaopto ทั้งหมดเป็นไปตามมาตรฐานและเป็นไปตามข้อตกลง MSA (Multi-Source Agreement) และผ่านการทดสอบและเข้ารหัสอย่างเข้มงวดในโรงงานของเราเองเพื่อให้มั่นใจถึงประสิทธิภาพระดับสูงสุดเราทำการทดสอบแอปพลิเคชัน 100% ภายใต้เงื่อนไขการใช้งานขั้นสุดท้าย
สำหรับโมดูล 10GFC P/N:GTS-L0895-02DC โปรดดูตารางการโต้ตอบ P/Nสำหรับความเข้ากันได้ของผลิตภัณฑ์เพิ่มเติม โปรดแจ้งให้เราทราบ
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนจำนวน | ยี่ห้อ | ส่วนจำนวน |
| Gigaopto | GTS-L0895-02DC | ซิสโก้ | DS-SFP-FC10G-SW |
| Juniper | XBR-000218 | ||
