รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | SFP-8GFC-ZR | อัตราสูงสุด (Gbps): | 8.5Gbps |
|---|---|---|---|
| ความยาวคลื่น: | 1550NM | การเข้าถึงสูงสุด: | 80KM |
| ส่วนประกอบ: | EML/APD | ตัวเชื่อมต่อ/โปแลนด์: | ดูเพล็กซ์ LC/PC |
| อุณหภูมิ: | 0 ถึง 70°C | พลังงาน-งบประมาณ: | 24db |
| คีย์เวิร์ด: | 8GFC ZW SFP + เครื่องรับส่งสัญญาณ 8G FC 80km 1550nm | ||
| เน้น: | โมดูลไฟเบอร์แชนแนล 8GFC,โมดูลไฟเบอร์แชนเนล 80 กม,เครื่องรับส่งสัญญาณ ZW SFP + |
||

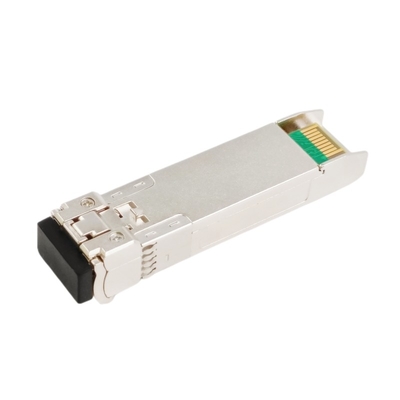

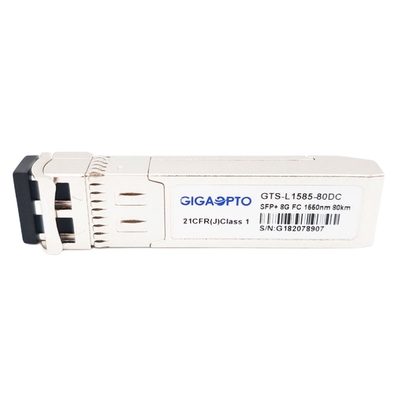

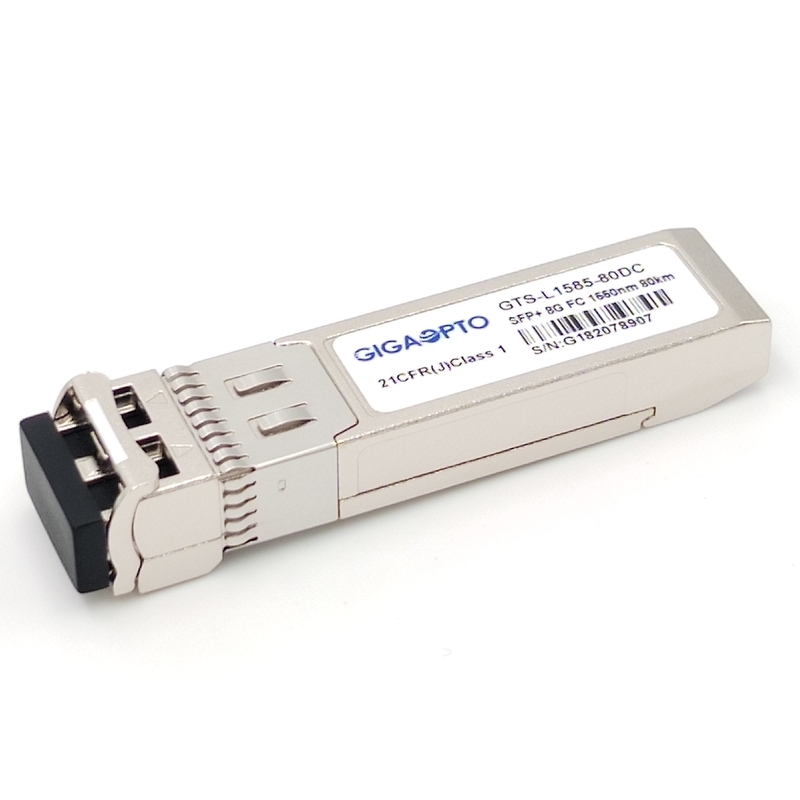

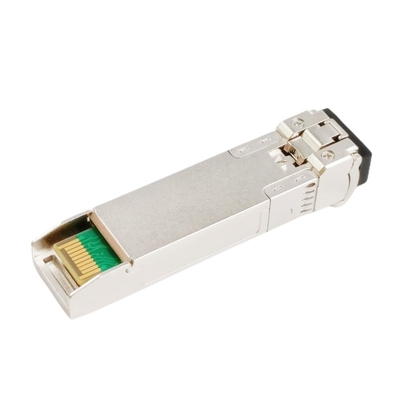

8GFC SFP + 1550nm 80km โมดูลเครื่องรับส่งสัญญาณออปติคอลสำหรับ Fibre Channel และ SAN
คำอธิบาย
ตัวรับส่งสัญญาณแสง 8GFC SFP+ ของ GigaoptoGTS-L1585-80DCได้รับการออกแบบสำหรับแอปพลิเคชันการเชื่อมต่อช่องสัญญาณไฟเบอร์คลื่นยาว 8Gb/s โดยให้ปริมาณงาน 8.5Gb/s สูงสุด 80 กม. ผ่านไฟเบอร์โหมดเดี่ยว (SMF) โดยใช้ความยาวคลื่น 1550 นาโนเมตร
ส่วนเครื่องส่งสัญญาณประกอบด้วยเลเซอร์ EML ระบายความร้อนด้วย 1550nm ที่เชื่อถือได้และส่วนรับประกอบด้วยโฟโตไดโอด PIN ที่รวมเข้ากับ TIAโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณ SFP+ ZW นี้เป็นไปตามข้อตกลง SFP+ Multi-Source Agreement (MSA) และ FCIA FC-PI-4 800-SM-LC-L อย่างสมบูรณ์
ฟังก์ชันการวินิจฉัยทางดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซแบบอนุกรม 2 สายตามที่ระบุไว้ใน SFF-8472 ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ กำลังแสงที่ส่งผ่าน กำลังแสงที่ได้รับ และแรงดันไฟฟ้าของตัวรับส่งสัญญาณ .
ข้อมูลจำเพาะ
| แบรนด์ที่เข้ากันได้ | ผ้า | หมวดหมู่ | ไฟเบอร์แชนเนล SFP |
| ส่วนจำนวน | GTS-L1585-80DC | งบประมาณพลังงาน | 24dBm |
| แบบฟอร์มประเภท | SFP+ | อัตราข้อมูลสูงสุด | 8.5Gb/วินาที |
| ความยาวคลื่น | 1550nm | ระยะทาง | 80km @ G.652 |
| ตัวเชื่อมต่อ | เต้ารับ LC | สื่อ | SMF |
| ประเภทเครื่องส่งสัญญาณ | EML | ประเภทผู้รับ | APD |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | อุปทานปัจจุบัน | <450mA |
| TX Power | 0~5dBm | ตัวรับความไว | <-24dBm |
| อัตราการสูญพันธุ์ | >7.0dB | ตัวรับโอเวอร์โหลด | >-7.0dBm |
| ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) | การรับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | การวินิจฉัยทางดิจิตอล | สนับสนุน |
| โปรโตคอล | ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1530 | 1550 | 1565 | นาโนเมตร | |||
| ความกว้างสเปกตรัม (-20dB) | Δλ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | เดซิเบล | ||||
| กำลังขับเฉลี่ย | พีออก | 0 | 5.0 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 7.0 | เดซิเบล | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 180 | 850 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1600 | นาโนเมตร | ||||
| ตัวรับความไว | -24.0 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | -7.0 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -25.0 | dBm | |||||
| LOS Assert | LOSอา | -35 | dBm | |||||
| LOS ฮิสเทรีซิส | 0.5 | เดซิเบล | ||||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | วีออก | 300 | 900 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
บันทึก :
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @8.5Gbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
