รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | SFP-8GFC-40 | ความเร็วสูงสุด (Gb/s): | 8.5Gb/วินาที |
|---|---|---|---|
| ความยาวคลื่น: | 1310nm | ระยะทางสูงสุด: | 40km |
| ตัวเชื่อมต่อ: | LC PC | DDM/DOM: | ได้รับการสนับสนุน |
| อุณหภูมิ: | 0 ถึง 70°C | OEM/ODM: | ได้รับการสนับสนุน |
| คีย์เวิร์ด: | 8GFC SFP+ ER 1310nm 40km | ||
| เน้น: | ตัวรับส่งสัญญาณไฟเบอร์ 8G,DOM 8G Fibre Channel,FC SFP+ |
||

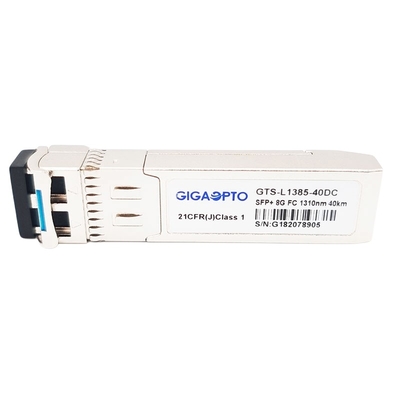

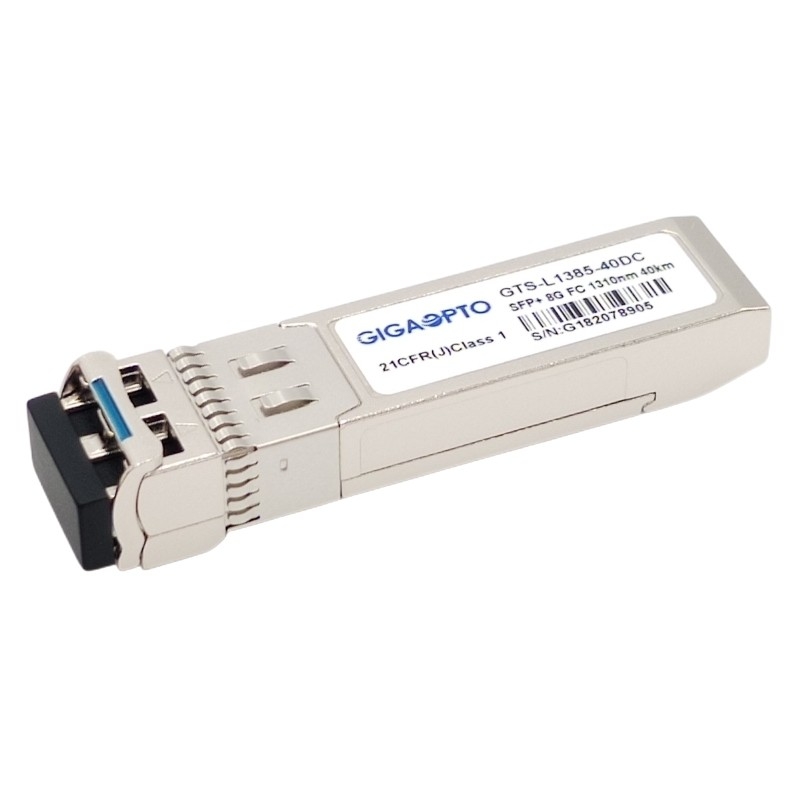

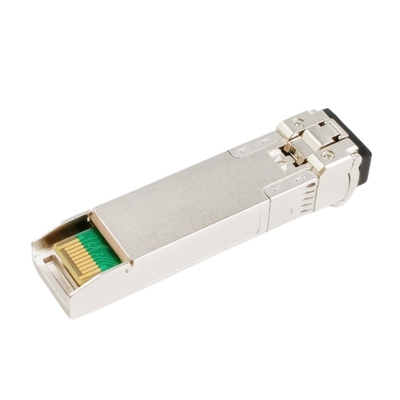

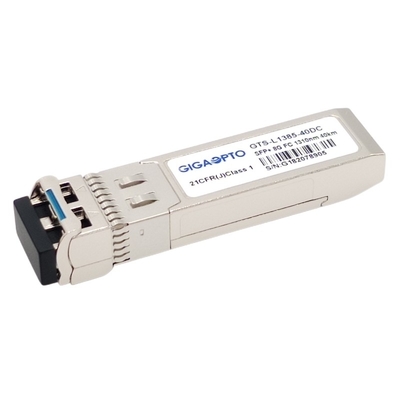

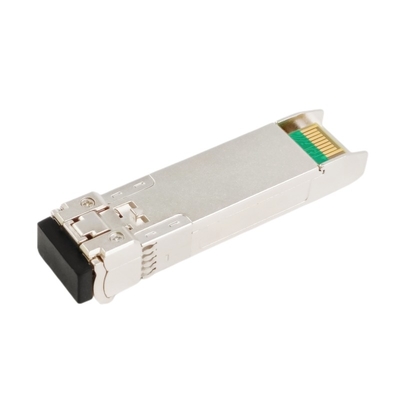

โมดูลรับส่งสัญญาณไฟเบอร์แชนแนล 8G (8GFC) เครือข่ายโบรเคด รองรับ SFP-8GFC-40 เสียบปลั๊กได้
คำอธิบาย
ตัวรับส่งสัญญาณไฟเบอร์แชนเนล SFP-8GFC-40 เป็นโมดูลแบบเสียบปลั๊กขนาดเล็กที่ออกแบบมาเพื่อรองรับ 8G Fibre Channel (FC) เหมาะสำหรับเครือข่ายพื้นที่เก็บข้อมูล (SAN) ที่เชื่อมโยงได้ถึง 40 กม. ผ่านไฟเบอร์โหมดเดี่ยว
ส่วนเครื่องส่งสัญญาณประกอบด้วยเลเซอร์ DFB 1310nm ที่เชื่อถือได้และส่วนรับประกอบด้วยโฟโตไดโอด PIN ที่รวมเข้ากับ TIAโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณนี้เป็นไปตามข้อตกลง SFP + Multi-Source (MSA) และ FCIA FC-PI-4 800-SM-LC-L อย่างสมบูรณ์
ฟังก์ชัน Digital Optical Monitoring (DOM) ใช้งานได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายตามที่ระบุใน SFF-8472 ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ พลังงานแสงที่ส่งผ่าน พลังงานแสงที่ได้รับ และแรงดันไฟของตัวรับส่งสัญญาณ
ตัวรับส่งสัญญาณไฟเบอร์แชนเนลเป็นไปตามมาตรฐาน CE / FCC / RoHS
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | SFP-8GFC-40 | หมวดหมู่ | ไฟเบอร์แชนเนล SFP |
| บรรจุภัณฑ์ | SFP+ | แบนด์วิดธ์ | 1.06Gbps ~ 8.5Gbps |
| ความยาวคลื่นกลาง | 1310nm | การแพร่เชื้อ | 40km |
| อินเตอร์เฟซ | เต้ารับ LC แบบดูเพล็กซ์ | ประเภทสายเคเบิล | G.652 SMF |
| ประเภทเครื่องส่งสัญญาณ | ดีเอฟบี เลเซอร์ | ประเภทผู้รับ | เข็มหมุด |
| กำลังขับ TX (dBm) | 1~4dBm | ตัวรับความไว | <-15dBm |
| การวินิจฉัย | สนับสนุน | OEM/ODM | สนับสนุน |
| ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) | การรับประกัน | 3 ปี |
| โปรโตคอล | ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชั่น
ข้อมูลจำเพาะด้านประสิทธิภาพ – ไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | แม็กซ์ | หน่วย | หมายเหตุ | |||||
| เครื่องส่งสัญญาณ | |||||||||||
| อินพุต CML (ส่วนต่าง) | วิน | 150 | 1200 | mVpp |
AC ควบคู่ อินพุต |
||||||
|
อินพุต AC Common Mode แรงดันไฟฟ้า |
0 | 25 | mV | RMS | |||||||
|
อิมพีแดนซ์อินพุต (ส่วนต่าง) |
ซิน | 85 | 100 | 115 | โอห์ม |
ริน > 100 kohms @ กระแสตรง |
|||||
|
อินพุตส่วนต่าง S-พารามิเตอร์ |
สDD11 | - | - | -10 | เดซิเบล | ||||||
|
ดิฟเฟอเรนเชียล คอมมอน การแปลงโหมด |
สซีดี11 | - | - | -10 | เดซิเบล | ||||||
|
อินพุต Tx_DISABLE แรงดันไฟฟ้า – สูง |
วี | ||||||||||
| 2 | 3.45 | ||||||||||
|
อินพุต Tx_DISABLE แรงดันไฟฟ้า – ต่ำ |
วี | ||||||||||
| 0 | 0.8 | ||||||||||
|
เอาต์พุต Tx_FAULT แรงดันไฟฟ้า – สูง |
Vcc+0.3 | วี |
Io = 400µA;เจ้าภาพ Vcc |
||||||||
| 2 | |||||||||||
|
เอาต์พุต Tx_FAULT แรงดันไฟฟ้า – ต่ำ |
0.5 | วี | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| ผู้รับ | |||||||||||
|
เอาต์พุต CML (ส่วนต่าง) |
700 | mVpp |
AC ควบคู่ ผลลัพธ์ |
||||||||
| Vout | 350 | ||||||||||
|
เอาต์พุต AC ทั่วไป โหมดแรงดันไฟฟ้า |
0 | 15 | mV | RMS | |||||||
|
อิมพีแดนซ์เอาต์พุต (ส่วนต่าง) |
Zout | 90 | 100 | 110 | โอห์ม | ||||||
|
เอาต์พุตส่วนต่าง S-พารามิเตอร์ |
สดี22 | - | - | -10 | เดซิเบล | ||||||
|
Rx_LOS แรงดันขาออก - สูง |
2 | Vcc+0.3 | วี |
แท้จริง = 400µA;เจ้าภาพ Vcc |
|||||||
|
Rx_LOS แรงดันขาออก - ต่ำ |
0 | 0.8 | วี | แท้จริง = -4.0mA | |||||||
| MOD_DEF ( 2:0 ) | VoH | 2.5 | วี | ด้วยรหัสซีเรียล | |||||||
| VoL | 0 | 0.5 | วี | ||||||||
ข้อมูลจำเพาะด้านประสิทธิภาพ – Optical
| พารามิเตอร์ | เครื่องหมาย | นาที. | ทั่วไป | แม็กซ์ | หน่วย | ||||
| เส้นผ่านศูนย์กลางแกน 9µm ระยะที่รองรับ SMF | 40 | กม | |||||||
| อัตราข้อมูล | 0.614 | 8.5 | Gbps | ||||||
| เครื่องส่งสัญญาณ | |||||||||
| ความยาวคลื่นกลาง | λC | 1290 | 1310 | 1330 | นาโนเมตร | ||||
| ความกว้างของสเปกตรัม (-20dB) | Δλ | 1 | นาโนเมตร | ||||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | ||||||
| กำลังขับเฉลี่ย | พีออก | 1 | 4 | dBm | |||||
| อัตราการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||||||
| กำลังเฉลี่ยของเครื่องส่งสัญญาณปิด | พีปิด | -30 | dBm | ||||||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | ||||
| TX ปิดการใช้งาน | ปิดการใช้งาน | 2.0 | Vcc+0.3 | วี | |||||
| เปิดใช้งาน | 0 | 0.8 | |||||||
| TX Fault | ความผิดพลาด | 2.0 | วีCC+0.3 | วี | |||||
| ปกติ | 0 | 0.8 | |||||||
| TX ปิดใช้งานยืนยันเวลา | t_off | - | - | 10 | เรา | ||||
| TX_DISABLE เวลาปฏิเสธ | ตัน | - | - | 1 | นางสาว | ||||
| TX_BISABLE เวลาเริ่มรีเซ็ต | t_reset | 10 | - | - | เรา | ||||
|
เวลาในการเริ่มต้น รวมถึง รีเซ็ต TX_FAULT |
- | - | 300 | นางสาว | |||||
| t_init | |||||||||
| TX_FAULT จากข้อผิดพลาดถึงการยืนยัน | t_fault | - | - | 100 | เรา | ||||
| กระวนกระวายใจทั้งหมด | TJ | - | - | 0.28 | UI(หน้า) | ||||
| ข้อมูลขึ้นอยู่กับ Jitter | DDJ | - | - | 0.1 | UI(หน้า) | ||||
| กระวนกระวายใจที่ไม่สัมพันธ์กัน | UJ | - | - | 0.023 | RMS | ||||
| ผู้รับ | |||||||||
| ความยาวคลื่นกลาง | λ | 1260 | 1565 | นาโนเมตร | |||||
| ความไว | พีนาที | -15 | dBm | ||||||
| ตัวรับโอเวอร์โหลด | พีmax | 0.5 | dBm | ||||||
| การสูญเสียผลตอบแทนทางแสง | ORL | -12 | เดซิเบล | ||||||
| LOS De-Asert | LOSดี | -18 | dBm | ||||||
| LOS Assert | LOSอา | -30 | dBm | ||||||
| LOS | สูง | 2.0 | วีCC+0.3 | วี | |||||
| ต่ำ | 0 | 0.8 | |||||||
ข้อมูลจำเพาะทางกล
