รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ 8GFC SFP | พิมพ์: | SFP+ |
|---|---|---|---|
| ความยาวคลื่น: | 1310nm | เคเบิ้ลรีช: | 25km |
| ส่วนประกอบ: | DFB+PIN | อินเตอร์เฟซ: | Dual-LC |
| คีย์เวิร์ด: | 8G Fibre Channel SFP + เครื่องรับส่งสัญญาณ | ||
| เน้น: | ตัวรับส่งสัญญาณไฟเบอร์แชนแนล 25km,ตัวรับส่งสัญญาณไฟเบอร์ DOM,ตัวรับส่งสัญญาณ FC |
||

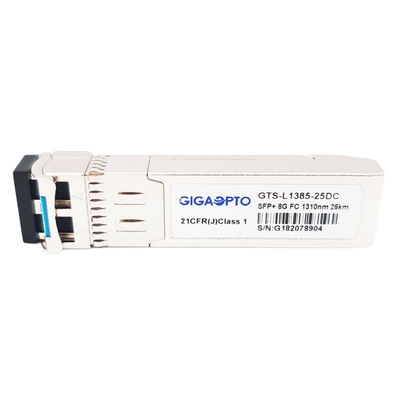

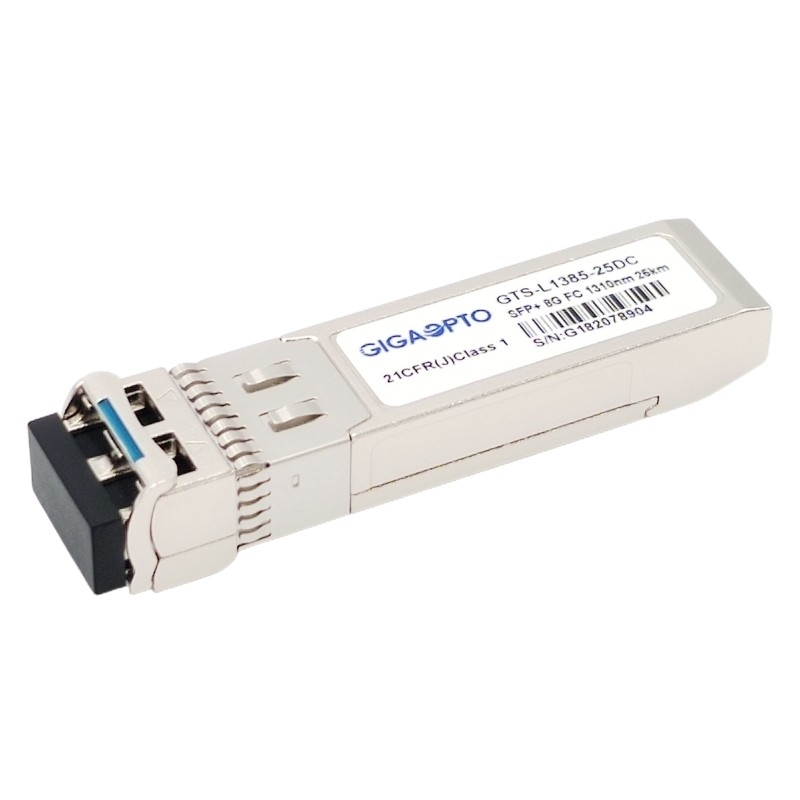

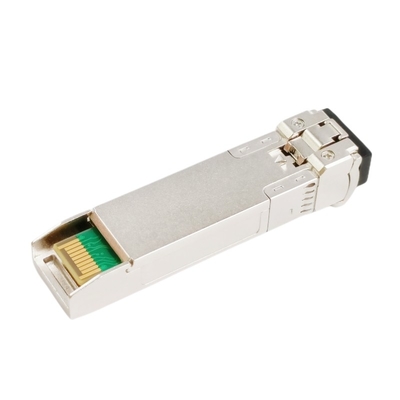

8G FC Long Wave Extended 25KM SFP+ เครื่องรับส่งสัญญาณDFB+PIN 1310nm SMF LC DOM
คำอธิบาย
ตัวรับส่งสัญญาณ 8GFC SFP+ ของ Gigaopto GTS-L1385-25DC ได้รับการออกแบบมาเพื่อรองรับ 8G Fibre Channel (FC) ซึ่งเหมาะสำหรับเครือข่ายพื้นที่เก็บข้อมูล (SAN) ที่เชื่อมโยงได้ถึง 25 กม. ผ่านเส้นใยคู่
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณนี้เป็นไปตามข้อตกลง SFP+ MSA (SFF-8431, SFF-8432, SFF-8472 ) และมาตรฐาน FCIA FC-PI-4 800-SM-LC-L อย่างสมบูรณ์
ฟังก์ชัน Digital Optical Monitoring (DOM) ใช้งานได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายตามที่ระบุใน SFF-8472 ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ พลังงานแสงที่ส่งผ่าน พลังงานแสงที่ได้รับ และแรงดันไฟของตัวรับส่งสัญญาณ
ตัวรับส่งสัญญาณแสงไฟเบอร์แชนเนลเป็นไปตาม RoHS และได้รับการรับรอง CE / FCC
ข้อมูลจำเพาะ
| ฟอร์มแฟกเตอร์ | SFP+ | อัตราข้อมูล(Gbps) | 8.5Gbps |
| ความยาวคลื่น | 1310nm | ไฟเบอร์ระยะทาง | 25km |
| ตัวเชื่อมต่อ | ดูเพล็กซ์-LC | ประเภทสายเคเบิล | SMF |
| LDพิมพ์ | DFB | ประเภทผู้รับ | เข็มหมุด |
| ตู่xพลัง | -1.0~+3.0dBm | Rxความไว | <-16.0dBm |
| อัตราการสูญพันธุ์ | >3.5dB | โอเวอร์โหลด | >0.5dBm |
| ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) | การรับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | มาตรการ | ได้มาตรฐาน MSA |
| การปฏิบัติตามกฎระเบียบ | IEC/EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10 และ 1040.11, RoHS | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | |
| เครื่องส่งสัญญาณ | |||||||
| ความยาวคลื่นกลาง | λc | 1270 | 1310 | 1350 | นาโนเมตร | ||
| ความกว้างสเปกตรัม (-20dB) | Δλ | 1 | นาโนเมตร | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | เดซิเบล | |||
| กำลังขับเฉลี่ย | พีออก | -1.0 | +3.0 | dBm | 1 | ||
| อัตราการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 180 | 850 | mV | 2 | ||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | ||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | |||
| เปิดใช้งาน | 0 | 0.8 | วี | ||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | |||
| ปกติ | 0 | 0.8 | วี | ||||
| ผู้รับ | |||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1600 | นาโนเมตร | |||
| ตัวรับความไว | -16 | dBm | 3 | ||||
| ตัวรับโอเวอร์โหลด | 0.5 | dBm | 3 | ||||
| LOS De-Asert | LOSดี | -17 | dBm | ||||
| LOS Assert | LOSอา | -30 | dBm | ||||
| LOS ฮิสเทรีซิส | 0.5 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | วีออก | 300 | 900 | mV | 4 | ||
|
LOS |
สูง | 2.0 | Vcc | วี | |||
| ต่ำ | 0.8 | วี | |||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @10312Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
ความเข้ากันได้
โมดูลรับส่งสัญญาณออปติคัล GTS-L1385-25DC ของ Gigaopto ทั้งหมดเป็นแบบโอเพนซอร์ส สามารถเข้ารหัสให้เข้ากันได้กับอุปกรณ์กระแสหลักได้อย่างสมบูรณ์ โปรดดูแบบฟอร์มต่อไปนี้ สำหรับความเข้ากันได้ของผลิตภัณฑ์เพิ่มเติม โปรดติดต่อเรา
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนจำนวน | ยี่ห้อ | ส่วนจำนวน |
| Gigaopto | GTS-L1385-25DC | ผ้า | XBR-000174 |
| HPE | AW538A | ||
