รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ 8G FC | ฟอร์มแฟกเตอร์: | SFP+ |
|---|---|---|---|
| ความยาวคลื่น: | 850nm | เข้าถึง: | 300m |
| สื่อ: | MMF | ตัวเชื่อมต่อ: | LC |
| คีย์เวิร์ด: | 8G Fibre Channel, ตัวรับส่งสัญญาณ SFP+ SW | พิมพ์: | SW SFP |
| เน้น: | โมดูลตัวรับส่งสัญญาณไฟเบอร์ SFP +,โมดูลตัวรับส่งสัญญาณไฟเบอร์ 850nm,SFP + SW |
||

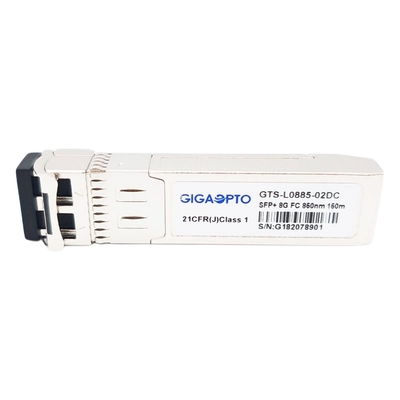

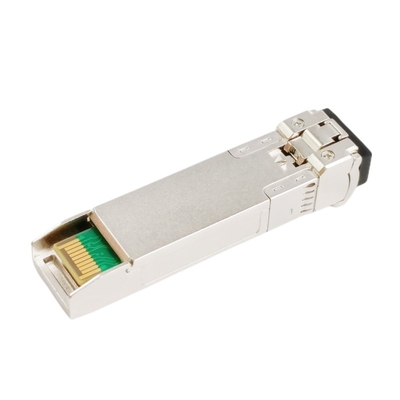

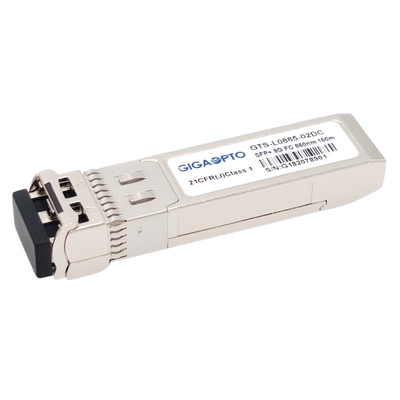

ตัวรับส่งสัญญาณไฟเบอร์ 8G SFP+, 8/4/2/1G Fibre Channel, 300m
คำอธิบาย
ตัวรับส่งสัญญาณ 8GFC SFP + นี้ออกแบบมาสำหรับแอปพลิเคชันการเชื่อมต่อช่องสัญญาณไฟเบอร์คลื่นสั้น 8Gbps ซึ่งให้การเชื่อมโยงสูงถึง 300m ผ่าน Multi-mode Fiber (MMF) ผ่านเต้ารับ LC แบบดูเพล็กซ์ตัวรับส่งสัญญาณนี้ใช้เครื่องส่งสัญญาณเลเซอร์ VSCEL 850nm คุณภาพสูงและตัวรับโฟโตไดโอด PIN
โมดูล 8G FC SFP+ SW สอดคล้องกับ FC-PI-4 Rev. 8.00 และ SFF-8472 Rev 11.0 และเข้ากันได้กับ SFF-8432 และส่วนที่เกี่ยวข้องของ SFF-8431 Rev. 4.1
รองรับอัตราข้อมูล 1.0625-8.5 Gbps และแอพพลิเคชั่นต่างๆ เช่น 8G Fibre Channel (8.5Gbps), 4G Fibre Channel (4.25Gbps), 2G Fibre Channel (2.125Gbps), 1G Fibre Channel (1.0625Gbps)
ตัวรับส่งสัญญาณแสงเป็นไปตาม RoHS และได้รับการรับรอง CE/FCC
ข้อมูลจำเพาะ
| ฟอร์มแฟกเตอร์ | SFP+ | อัตราข้อมูลสูงสุด(Gbps) | 8.5Gbps |
| ศูนย์กลางความยาวคลื่น | 850nm | ระยะไฟเบอร์ | 300m |
| ตัวเชื่อมต่อ | ดูเพล็กซ์ LC | สื่อพิมพ์ | MMF |
| ประเภทเครื่องส่งสัญญาณ | VCSEL | ประเภทผู้รับ | เข็มหมุด |
| TX Power | -6~-0.5dBm | ตัวรับความไว | <-10.5dBm |
| อัตราการสูญพันธุ์ | >3.5dB | โอเวอร์โหลด | >0.5dBm |
| อุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) | การวินิจฉัยทางดิจิตอล | ได้รับการสนับสนุน |
| OEM/ODM | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| การปฏิบัติตามกฎระเบียบ | IEC/EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10 และ 1040.11, RoHS | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | |
| เครื่องส่งสัญญาณ | |||||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร | ||
| ความกว้างสเปกตรัม (RMS) | Δλ | 0.65 | นาโนเมตร | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | - | - | - | เดซิเบล | ||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -6.0 | -0.5 | dBm | 1 | ||
| อัตราการสูญพันธุ์ | เอ่อ | 3.0 | เดซิเบล | ||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วิน | 180 | 950 | mV | 2 | ||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | ZIN | 90 | 100 | 110 | Ω | ||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | |||
| เปิดใช้งาน | 0 | 0.8 | วี | ||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | |||
| ปกติ | 0 | 0.8 | วี | ||||
| ผู้รับ | |||||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร | ||
| ตัวรับความไว | -10.5 | dBm | 3 | ||||
| ตัวรับโอเวอร์โหลด | 0.5 | dBm | 3 | ||||
| LOS De-Asert | LOSD | -12 | dBm | ||||
| LOS Assert | โลซา | -22 | dBm | ||||
| LOS ฮิสเทรีซิส | 0.5 | 4 | เดซิเบล | ||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 500 | 700 | 900 | mV | 4 | |
|
LOS |
สูง | 2.0 | Vcc | วี | |||
| ต่ำ | 0.8 | วี | |||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน MMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @8.5Gbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
ความเข้ากันได้
ตัวรับส่งสัญญาณแสงของ Gigaopto แต่ละตัวได้รับการทดสอบในอุปกรณ์โฮสต์เพื่อตรวจสอบความสามารถในการทำงานร่วมกัน และเรารับประกันความเข้ากันได้เต็มรูปแบบ 100% บนอุปกรณ์ที่ระบุพร้อมการรับประกัน 3 ปี
สำหรับ GTS-L0885-02DC นี้ โปรดดูตารางการโต้ตอบ P/Nหากคุณสนใจที่จะทราบความเข้ากันได้เพิ่มเติม โปรดติดต่อเราได้ตลอดเวลา
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนจำนวน | ยี่ห้อ | ส่วนจำนวน |
| Gigaopto | GTS-L0885-02DC | ผ้า | XBR-000147 |
| ซิสโก้ | DS-SFP-FC8G-SW | HPE | AJ718A |
| Juniper | QFX-SFP-8GFC-SW | HPE | AJ906A |
| อินเทล | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
ขนาดเครื่องกล
