รายละเอียดสินค้า:
|
| ฟอร์มแฟกเตอร์: | 1x9 | อัตราข้อมูล (Gbps): | 1.25Gbps |
|---|---|---|---|
| ความยาวสายเคเบิล: | 20km | ความยาวคลื่น: | TX1310nm/RX1550nm |
| ประเภทเครื่องส่งสัญญาณ: | FP | ตัวเชื่อมต่อ: | ดูเพล็กซ์ SC, ST, FC |
| ประเภทไฟเบอร์: | ไฟเบอร์โหมดเดียว | คีย์เวิร์ด: | 1x9 1.25Gbps BiDi, 20km TX1310nm/RX1550nm |
| เน้น: | RX1550nm 1x9 ตัวรับส่งสัญญาณแสง,BIDI 1x9 ตัวรับส่งสัญญาณแสง,SMF ตัวรับส่งสัญญาณ 20 กม |
||
1x9 BIDI 1.25Gbps 20 กม. TX1310nm/RX1550nm SMF Transceiver โมดูล Single SC/ST/FC LVPECL PECL
คำอธิบาย
GIGAOPTO's GT9-S3512-20x series bi-directional 1×9 optical transceivers เป็นโมดูลโหมดเดี่ยวที่มีประสิทธิภาพสูงและคุ้มค่าสำหรับแอปพลิเคชันการสื่อสารด้วยแสงแบบอนุกรมที่ต้องการอัตราข้อมูล 1.25Gbpsเหมาะสำหรับการใช้งาน Gigabit Ethernet และ 1x Fibre Channel ตัวรับส่งสัญญาณ 1 × 9 รองรับ 1.25Gbps และระยะการส่งข้อมูลสูงสุด 20 กม. พร้อม SMF โดยใช้ตัวส่ง 1310nm และตัวรับ 1550nm ผ่านช่องเสียบขั้วต่อ SC หรือ ST หรือ FC แบบธรรมดา
ตัวรับส่งสัญญาณต้องทำงานภายในขีดจำกัดอุณหภูมิและแรงดันไฟฟ้าที่กำหนดพอร์ตออปติคัลของโมดูลจะต้องสิ้นสุดด้วยขั้วต่อออปติคัลหรือปลั๊กกันฝุ่น
ข้อมูลจำเพาะ
| บรรจุภัณฑ์สินค้า | BiDi 1x9 | อัตราข้อมูล (Mbps) | 1250Mbps |
| ตัวเชื่อมต่อ | SC เดี่ยว ST หรือ FC | ระยะทาง | 20km |
| DDM/โดม | ไม่ | สื่อ | SMF |
| การรับประกัน | 3 ปี | ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่น | 1310nm-TX/1550nm-RX | การจ่ายแรงดัน | 3.3V หรือ 5V |
| อุณหภูมิในการจัดเก็บ | -40 ถึง 85 องศาเซลเซียส | ไอซีซี | 300mA |
| ประเภทเครื่องส่งสัญญาณ | FP | ประเภทผู้รับ | เข็มหมุด |
| เปิดตัวพาวเวอร์ | -9 ~ -3dBm | เซ็นเซอร์ RX | < -22dBm |
| อัตราการสูญพันธุ์ | >9dB | ความอิ่มตัว | >-3dBm |
| โปรโตคอล | Bellcore GR-253-CORE, ITU-T G.957 | ||
คุณสมบัติ
ประเภท B:1550nm DFB TX/1310nm PIN Rx
แอปพลิเคชัน
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย |
| GT9-S3512-20C | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, 0 ถึง 70 °C |
| GT9-S3512-20CF | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, 0 ถึง 70 °C |
| GT9-S3512-20CT | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, 0 ถึง 70 °C |
| GT9-S3512-20I | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-S3512-20IF | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-S3512-20IT | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-S3512-20C3 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V, 0 ถึง 70°C |
| GT9-S3512-20CF3 | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, 0 ถึง 70°C |
| GT9-S3512-20CT3 | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, 0 ถึง 70°C |
| GT9-S3512-20I3 | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V, -40 ถึง 85 ° C |
| GT9-S3512-20IF3 | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, -40 ถึง 85 ° C |
| GT9-S3512-20IT3 | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, -40 ถึง 85 ° C |
| GT9-S3512-20C5 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm / RX1550nm, SC, SMF, 20km, 5V, 0 ถึง 70 ° C |
| GT9-S3512-20CF5 | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, 0 ถึง 70 °C |
| GT9-S3512-20CT5 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm / RX1550nm, ST, SMF, 20km, 5V, 0 ถึง 70 ° C |
| GT9-S3512-20I5 | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 5V, -40 ถึง 85 ° C |
| GT9-S3512-20IF5 | โมดูลรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, -40 ถึง 85 ° C |
| GT9-S3512-20IT5 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, -40 ถึง 85 ° C |
โครงร่างแพ็คเกจ(หน่วย: มม.)

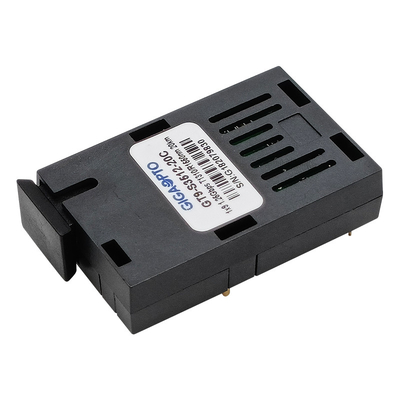

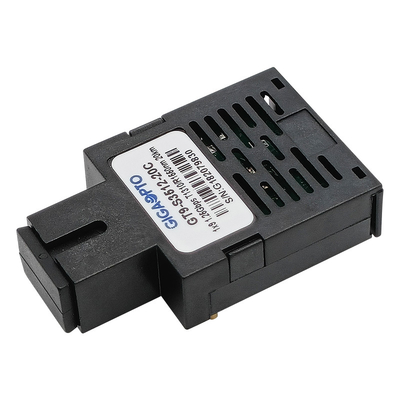

SC เต้ารับด้านเอาท์พุต
SC Receptacle เอาต์พุตกลาง (PN plus M สำหรับเอาต์พุตกลาง)

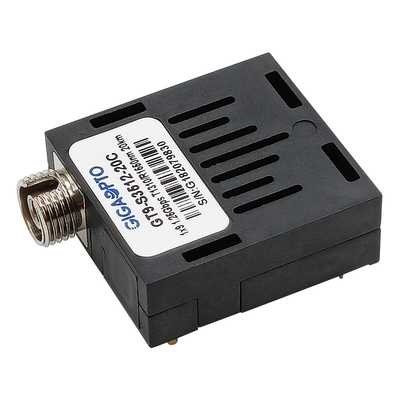

FC เต้ารับด้านออก

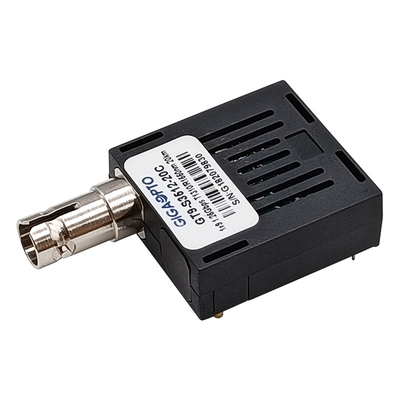

ST เต้ารับด้านเอาท์พุต
