รายละเอียดสินค้า:
|
| แพ็คเกจสินค้า: | 1x9 BiDi | อัตราการถ่ายโอนข้อมูล: | 155Mbps |
|---|---|---|---|
| ระยะทางสูงสุดของสายเคเบิล: | 20km | ความยาวคลื่นกลาง: | 1310nm-TX/1550nm-RX |
| ประเภทเลเซอร์: | FP | ตัวเชื่อมต่อ: | SC, ST, FC |
| ประเภทไฟเบอร์: | ไฟเบอร์โหมดเดียว | คีย์เวิร์ด: | 1x9 BiDi 155Mbps, T1310 R1550 BiDi โมดูลออปติคัล |
| เน้น: | ตัวรับส่งสัญญาณ 1x9 20km,ตัวรับส่งสัญญาณ 1x9 155Mbps,ตัวรับส่งสัญญาณไฟเบอร์เดี่ยว RX1550nm |
||

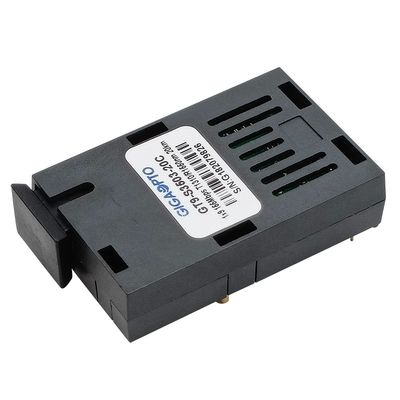

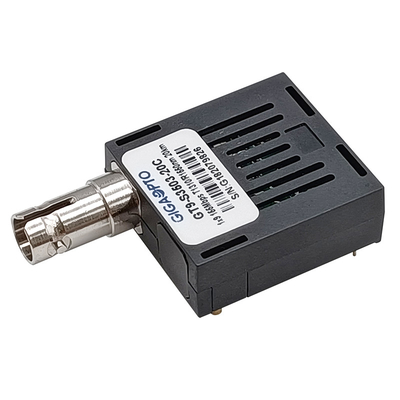

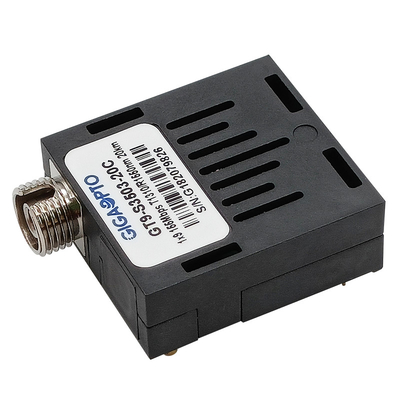

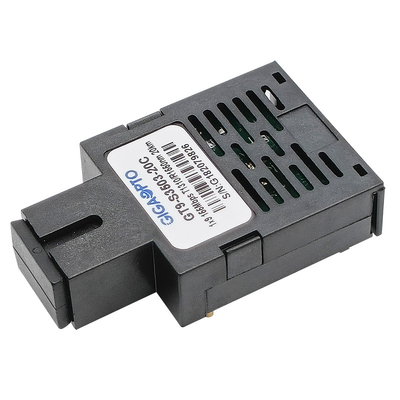

1x9 BIDI 155Mbps 1310nm-TX/1550nm-RX SMF 20kmซิงเกิล SC/ST/FC LVPECL PECLโมดูลเครื่องรับส่งสัญญาณ
คำอธิบาย
GT9-S3503-20x series Bi-Directional (BiDi) 1×9 transceiver modules ของ GIGAOPTO รองรับระยะการส่งข้อมูล 155Mbps และ 20km ด้วย single mode fibber (SMF)โมดูลตัวรับส่งสัญญาณไฟเบอร์ออปติกคู่ระดับ 155Mbps PECL ออกแบบมาสำหรับแอพพลิเคชั่นการสื่อสารด้วยไฟเบอร์เช่น 100Base-BX Fast Ethernet, SDHSTM-1, SONET OC-3 และ ATM
โมดูลนี้รวมสองวงจรสำหรับรับและส่งสัญญาณ ใช้แหล่งจ่ายไฟเดี่ยว +3.3V / +5Vระดับอินเทอร์เฟซเข้ากันได้กับระดับ PECL มาตรฐานเครื่องส่งสัญญาณประกอบด้วยเลเซอร์ FP 1310nm ที่มีความน่าเชื่อถือสูงและวงจรขับที่แปลงข้อมูล PECL เป็นสัญญาณไฟเครื่องรับประกอบด้วยโฟโตไดโอดโฟโตไดโอด 1550nm InGaAs/InP PIN ที่มีประสิทธิภาพซึ่งแปลงสัญญาณไฟเป็นกระแสไฟฟ้าซึ่งขยายและสร้างใหม่เป็นข้อมูลที่เข้ากันได้กับ PECL
ข้อมูลจำเพาะ
| บรรจุภัณฑ์สินค้า | BiDi 1x9 | ความเร็ว | 155Mb/วินาที |
| ตัวเชื่อมต่อพิมพ์ | ซิงเกิล SC,FC,ST | ความยาวลิงค์ | 20km |
| DDM | ไม่ | ไฟเบอร์โหมด | สถานะโสด |
| การรับประกัน | 3 ปี | สภาพแวดล้อมทางการค้า | 0 ถึง 70°C |
| ความยาวคลื่นกลาง | TX-1310nm RX-1550nm | แรงดันไฟของแหล่งจ่ายไฟ | 3.3V หรือ 5V |
| ความชื้นสัมพัทธ์ในการทำงาน | <95% | อุปทานปัจจุบัน | 300mA |
| ประเภทเลเซอร์ | FP | ประเภท PD | เข็มหมุด |
| กำลังส่งสัญญาณ | -15 ~ -8dBm | ตัวรับความไว | <-28dBm |
| เอ่อ | >9dB | ความอิ่มตัว | >-5dBm |
| โปรโตคอล | IEC-60825 อย. , ITU-T G.957 | ||
คุณสมบัติ
ประเภท B: 1550nmFP Tx/1310nmRx
แอปพลิเคชัน
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย |
| GT9-S3503-20C | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, 0 ถึง 70°C |
| GT9-S3503-20CF | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, 0 ถึง 70°C |
| GT9-S3503-20CT | โมดูลรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, 0 ถึง 70°C |
| GT9-S3503-20I | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-S3503-20IF | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, -40 ถึง 85 °C |
| GT9-S3503-20IT | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-S3503-20C3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V, 0 ถึง 70°C |
| GT9-S3503-20CF3 | โมดูลรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, 0 ถึง 70°C |
| GT9-S3503-20CT3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, 0 ถึง 70°C |
| GT9-S3503-20I3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V, -40 ถึง 85 ° C |
| GT9-S3503-20IF3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, -40 ถึง 85 ° C |
| GT9-S3503-20IT3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, -40 ถึง 85 ° C |
| GT9-S3503-20C5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 5V, 0 ถึง 70°C |
| GT9-S3503-20CF5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, 0 ถึง 70°C |
| GT9-S3503-20CT5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, 0 ถึง 70°C |
| GT9-S3503-20I5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 5V, -40 ถึง 85 ° C |
| GT9-S3503-20IF5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, -40 ถึง 85 ° C |
| GT9-S3503-20IT5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, -40 ถึง 85 ° C |
