รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | การประกอบสายเคเบิลออปติคัลที่ใช้งานอยู่ | อัตราข้อมูล: | 100G ถึง 4x25G |
|---|---|---|---|
| พิมพ์: | QSFP28 + SFP28 | แอคทีฟหรือพาสซีฟ: | คล่องแคล่ว |
| อุณหภูมิ: | ทางการค้า | การรับประกัน: | 3 ปี |
| คีย์เวิร์ด: | 100G QSFP28 ถึง 4x SFP28 AOC | ||
| เน้น: | SFP28 Active Optical Cable,Breakout Active Optical Cable,100G QSFP28 cable |
||

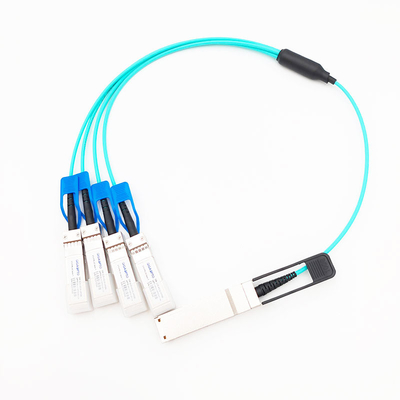

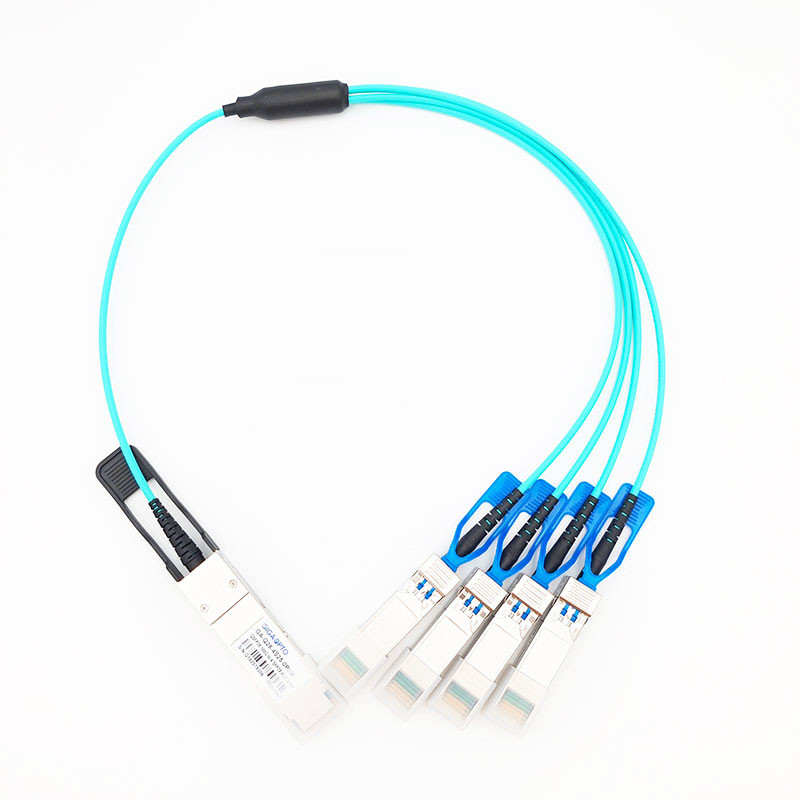

AOC ฝ่าวงล้อม 100G นี้เป็นสายเคเบิลออปติคัลแอคทีฟแบบขนาน 4*25Gbps แบบขนานสำหรับข้อมูล ที่จัดเก็บ และการเชื่อมต่อระหว่าง HPCมีการเชื่อมต่อพอร์ต 100G QSFP28 ที่ปลายด้านหนึ่งและพอร์ต 25G SFP28 สี่พอร์ตที่ปลายอีกด้านหนึ่ง
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 100G Fanout 4*25G AOC | อัตราข้อมูล (Gbps) | 103.125Gbps |
| ขั้วต่อ A | QSFP28 | ขั้วต่อ B | SFP28 |
| ความยาวคลื่นกลาง | 850nm | ประเภทไฟเบอร์ | อควา OM3/OM4 |
| ความยาวไฟเบอร์ | 0.5m ถึง 100m | DOM/DDM | สนับสนุน |
| อุณหภูมิ | ขณะทำงาน: 0 °C ถึง 70 °C | วัสดุแจ็คเก็ต | OFNP |
| การเก็บรักษา: -40°C ถึง 85°C | รัศมีการโค้งงอขั้นต่ำ | 7.5mm | |
| การสูญเสียพลังงาน | < 2.5 W ด้าน QSFP28, 1 W ต่อ SFP28 | แหล่งจ่ายไฟ (ทั่วไป) | 3.3V |
| โปรโตคอล | อีเธอร์เน็ต 25/100G | ความสมบูรณ์ของข้อมูล | 1E-12 BER |
| การสนับสนุนหลายผู้ขาย | QSFP28 MSA | การปฏิบัติตามกฎระเบียบ | SFF-8431, SFF-8436 ,RoHS |
| MTBF | 1,000,000 ชั่วโมง | การรับประกัน | 36 เดือน |
| แอปพลิเคชัน | IEEE 802.3bm 100GBASE-SR4 IEEE 802.3โดย 25GBASE-SR InfiniBand SDR/DDR/QDR คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC) เซิร์ฟเวอร์ สวิตช์ ที่เก็บข้อมูล และอะแดปเตอร์การ์ดโฮสต์ |
||
คำอธิบาย
GA-Q28-4S25-001M 100G QSFP28 ถึง 4x 25G SFP28 breakout Active Optical Cables (AOCs) ของ Gigaopto นำเสนอโซลูชันการเชื่อมต่อระหว่างกันที่คุ้มค่าแก่ผู้เชี่ยวชาญด้านไอทีสำหรับการรวมโฮสต์อะแดปเตอร์ สวิตช์ และเซิร์ฟเวอร์ที่เปิดใช้งาน 100G QSFP28 และ 25G SFP28
สำหรับการใช้งานทั่วไป ผู้ใช้สามารถติดตั้งสายเบรกเอาต์หรือสายแยกระหว่างพอร์ต QSFP28 ที่พร้อมใช้งานบนสวิตช์ 100GE และป้อนสวิตช์ 25GE ที่เปิดใช้งาน SFP28 ต้นทางได้สูงสุด 4 ตัว

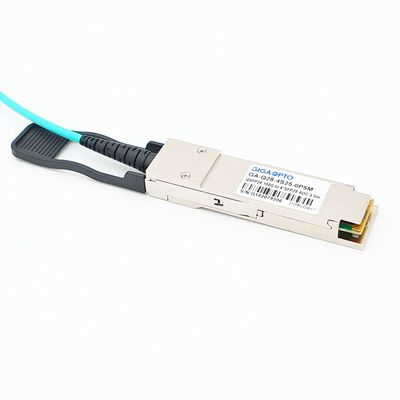

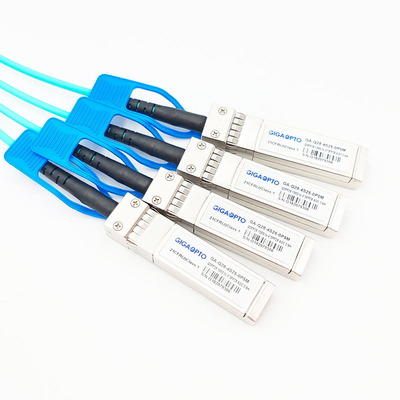

สายเคเบิลแต่ละเส้นมีตัวเชื่อมต่อ QSFP28 ที่สอดคล้องกับ SFF-8436 ตัวเดียวซึ่งได้รับการจัดอันดับสำหรับ 103Gb/s ที่ปลายด้านหนึ่งและตัวเชื่อมต่อ SFP28 ที่เป็นไปตามมาตรฐาน SFF-8431 4 ตัวซึ่งมีอัตรา 25.78Gb/s ที่ปลายอีกด้านหนึ่ง
ด้วยการใช้เทคโนโลยี VCSEL ชั้นนำของอุตสาหกรรม การออกแบบเครื่องยนต์น้ำหนักเบาและไฟเบอร์มัลติโหมดที่ไม่ไวต่อการโค้งงอ AOC นี้มอบต้นทุนและประสิทธิภาพที่ยอดเยี่ยมสำหรับแอพพลิเคชั่น 25GbE และ 100GbE ในระยะทางสูงสุด 100 เมตร
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย |
| GA-Q28-4S25-001M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC แบบ Fan-out 1M |
| GA-Q28-4S25-002M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC Fan-out 2M |
| GA-Q28-4S25-003M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC Fan-out 3M |
| GA-Q28-4S25-005M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC แบบ Fan-out 5M |
| GA-Q28-4S25-007M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC แบบ Fan-out 7M |
| GA-Q28-4S25-010M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC แบบ Fan-out 10M |
| GA-Q28-4S25-015M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC แบบ Fan-out 15M |
| GA-Q28-4S25-020M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC Fan-out 20M |
| GA-Q28-4S25-025M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC แบบ Fan-out 25M |
| GA-Q28-4S25-030M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC Fan-out 30M |
| GA-Q28-4S25-050M | 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิล AOC แบบ Fan-out 50M |
| บันทึก | ความยาวสายเคเบิลสามารถปรับแต่งให้มีความยาวได้ตามต้องการ |
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
1. QSFP28:สภาพที่วัดได้: อัตราการส่งข้อมูลของช่อง 25.78125Gbps, VRCCR=3.3V, PRBS31, อุณหภูมิในการทำงานเคส 0~70℃
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย |
| เครื่องส่งสัญญาณ | |||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร |
| ความกว้างสเปกตรัม RMS | σ | 0.65 | นาโนเมตร | ||
| กำลังเปิดตัวเฉลี่ย แต่ละเลน | PAVG | -7.5 | -1 | +2.5 | dBm |
| อินพุท ดิฟเฟอเรนเชียล สวิง | วิน พีพี | 300 | 1100 | mV | |
| อิมพีแดนซ์ดิฟเฟอเรนเชียลอินพุต | ซิน | 90 | 100 | 110 | Ω |
| อัตราการสูญพันธุ์ | เอ่อ | 2.0 | เดซิเบล | ||
| ผู้รับ | |||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร |
| อัตราข้อผิดพลาดบิต | BER | E-12 | |||
| ตัวรับโอเวอร์โหลด | PinMAX | 2.5 | dBm | ||
| เอาท์พุตดิฟเฟอเรนเชียลสวิง | Vout PP | 500 | 800 | mV | |
| อิมพีแดนซ์ดิฟเฟอเรนเชียลเอาท์พุต | Zout | 90 | 100 | 110 | Ω |
2.SFP28 สภาพที่วัดได้: อัตราการส่งข้อมูลของช่อง 25.78125Gbps, VRCCR=3.3V, PRBS31, อุณหภูมิในการทำงานเคส 0~70℃
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย |
| เครื่องส่งสัญญาณ | |||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร |
| ความกว้างสเปกตรัม RMS | σ | 0.65 | นาโนเมตร | ||
| กำลังเปิดตัวเฉลี่ย แต่ละเลน | PAVG | -7.5 | -1 | +2.5 | dBm |
| อินพุท ดิฟเฟอเรนเชียล สวิง | วิน พีพี | 300 | 1100 | mV | |
| อิมพีแดนซ์ดิฟเฟอเรนเชียลอินพุต | ซิน | 90 | 100 | 110 | Ω |
| อัตราการสูญพันธุ์ | เอ่อ | 2.0 | เดซิเบล | ||
| ผู้รับ | |||||
| ความยาวคลื่นกลาง | λc | 840 | 850 | 860 | นาโนเมตร |
| อัตราข้อผิดพลาดบิต | BER | E-12 | |||
| ตัวรับโอเวอร์โหลด | PinMAX | 2.5 | dBm | ||
| เอาท์พุตดิฟเฟอเรนเชียลสวิง | Vout PP | 500 | 800 | mV | |
| อิมพีแดนซ์ดิฟเฟอเรนเชียลเอาท์พุต | Zout | 90 | 100 | 110 | Ω |
ความเข้ากันได้
สายเคเบิลออปติคัลแอ็คทีฟของ Gigaopto เข้ากันได้ 100% กับแบรนด์สวิตช์ที่มีชื่อเสียงมากมายและจะไม่สร้างความเสียหายให้กับอุปกรณ์ OEMเพื่อให้มั่นใจในคุณภาพและความเข้ากันได้ของผลิตภัณฑ์ของเรา ผลิตภัณฑ์แต่ละชิ้นได้รับการทดสอบอย่างรอบคอบบนอุปกรณ์ที่เกี่ยวข้องก่อนส่งมอบให้กับลูกค้า
สำหรับความเข้ากันได้ของ AOC แบบกระจาย 100G นี้ โปรดดูตารางการติดต่อ P/N (เช่น ความยาว 1 ม.)หากแบรนด์และหมายเลขชิ้นส่วนที่คุณกำลังมองหาไม่อยู่ในรายการด้านล่าง โปรดแจ้งให้เราทราบและเรายินดีที่จะให้รายละเอียดเพิ่มเติมแก่คุณ
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| เข้ากันได้ยี่ห้อ | เข้ากันได้หมายเลขชิ้นส่วน | เข้ากันได้ยี่ห้อ | เข้ากันได้หมายเลขชิ้นส่วน |
| Gigaopto | GA-Q28-4S25-001M | Arista | AOC-Q-4S-100G-1M |
| ซิสโก้ | QSFP-4SFP25G-AOC1M | HW | AOC-Q28-S28-1M |
| ผ้า | 100G-Q28-S28-AOC-0101 | Juniper | JNP-100G-AOCBO-1M |
| H3C | QSFP28-4SFP28-AOC-1M | สุดขีด | Q-4S28AO01 |
| เมลลาน็อกซ์ | MFA7A50-C001 | ||
ขนาดการออกแบบเครื่องกล
คำถามที่พบบ่อย
1. ฉันสามารถมีความเข้ากันได้ที่แตกต่างกันสำหรับปลายแต่ละด้านของ 100G QSFP28 splitter active optical cables ได้หรือไม่?
ใช่สนับสนุนเราขอเสนอโซลูชันความเข้ากันได้แบบคู่ที่ปรับแต่งได้สำหรับสายเคเบิลออปติคัลที่ใช้งานอยู่ เพื่อให้คุณสามารถเลือกความเข้ากันได้สำหรับปลายแต่ละด้านแยกจากกันสิ่งที่คุณต้องทำก็คือแสดงรายการแบรนด์ที่เข้ากันได้ที่ร้องขอ
