รายละเอียดสินค้า:
|
| แบบฟอร์มประเภท: | 1x9 | อัตราข้อมูลสูงสุด: | 1.25Gbps |
|---|---|---|---|
| การเข้าถึงสูงสุด: | 0.55km | ความยาวคลื่นกลาง: | 850nm |
| ส่วนประกอบทางแสง: | VCSEL 850nm | ตัวเชื่อมต่อ: | ดูเพล็กซ์ SC, ST, FC |
| โหมดไฟเบอร์: | หลายโหมด | คีย์เวิร์ด: | 1x9 1.25Gbps 850nm 550m, เครื่องรับส่งสัญญาณออปติคอล 1x9, 1.25G 1x9 หลายโหมด |

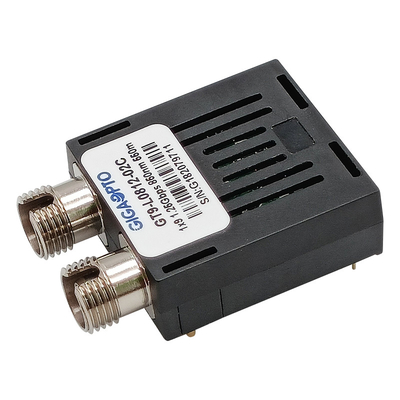

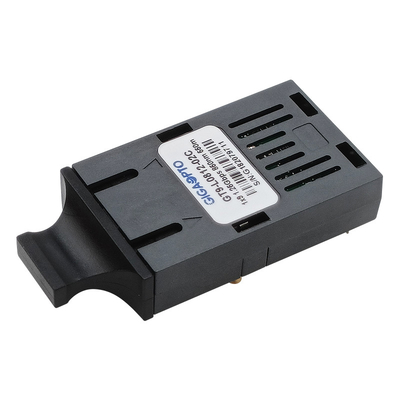

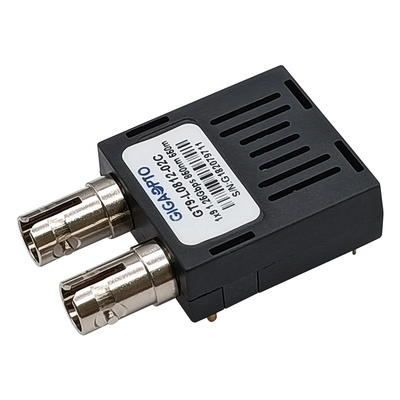

1.25Gbps 1x9โมดูลเครื่องรับส่งสัญญาณดูเพล็กซ์ SC ST FC 850nm MMF 550m LVPECL PECL
คำอธิบาย
GT9-L0812-02x series multi-mode transceiver ของ GIGAOPTO เป็นโมดูลประสิทธิภาพสูงและใช้พลังงานต่ำสำหรับการสื่อสารข้อมูลออปติคัลอนุกรมแบบสองทิศทาง เช่น Gigabit Ethernet และ Fibre Channelตัวรับส่งสัญญาณ 1x9 รองรับอัตราการส่งข้อมูลสูงสุด 1.25Gb/s ออกแบบมาสำหรับไฟเบอร์แบบหลายโหมดและทำงานที่ความยาวคลื่นเล็กน้อยที่ 850 นาโนเมตร โดยมีระยะการส่งข้อมูลสูงสุด 550 ม.
ตัวรับส่งสัญญาณ 1x9 ประกอบด้วยสามส่วน: ส่วนประกอบย่อยออปติคัลของตัวส่งและตัวรับ, ส่วนประกอบย่อยทางไฟฟ้า และตัวเรือนบรรจุภัณฑ์ที่รวมเอาช่องเสียบคอนเน็กเตอร์ SC หรือ ST หรือ FC แบบดูเพล็กซ์
ข้อมูลจำเพาะ
| บรรจุภัณฑ์สินค้า | 1x9 | แม็กซ์อัตราข้อมูล (Gbps) | 1.25Gb/s |
| ขั้วต่อออปติคัล | ดูเพล็กซ์ SC,FC,ST | เข้าถึง | 550m |
| DDM/โดม | ไม่ | สื่อ | ไฟเบอร์แบบหลายโหมด |
| ความยาวคลื่นกลาง | 850nm | อุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| อุณหภูมิการบัดกรี | <260°C | แรงดันไฟของแหล่งจ่ายไฟ | 3.3V หรือ 5V |
| ประเภทเลเซอร์ | VCSEL | ประเภท PD | เข็มหมุด |
| กำลังส่งสัญญาณ | -9 ~ -3 dBm | ความไว | <-18dBm |
| เอ่อ | >9dB | โอเวอร์โหลด | >-3dBm |
| โปรโตคอล | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
คุณสมบัติ
แอปพลิเคชัน
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย |
| GT9-L0812-02C | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, SC, หลายโหมด 850nm 550m, 3.3V/5V, 0 ถึง 70°C |
| GT9-L0812-02CF | โมดูลรับส่งสัญญาณ 1x9, 1.25Gbps, FC, มัลติโหมด 850nm 550m, 3.3V/5V, 0 ถึง 70°C |
| GT9-L0812-02CT | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, ST, หลายโหมด 850nm 550m, 3.3V/5V, 0 ถึง 70°C |
| GT9-L0812-02I | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, SC, หลายโหมด 850nm 550m, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-L0812-02IF | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, FC, มัลติโหมด 850nm 550m, 3.3V/5V, -40 ถึง 85 °C |
| GT9-L0812-02IT | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, ST, หลายโหมด 850nm 550m, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-L0812-02C3 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, SC, หลายโหมด 850nm 550m, 3.3V, 0 ถึง 70°C |
| GT9-L0812-02CF3 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, FC, มัลติโหมด 850nm 550m, 3.3V, 0 ถึง 70°C |
| GT9-L0812-02CT3 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, ST, หลายโหมด 850nm 550m, 3.3V, 0 ถึง 70°C |
| GT9-L0812-02I3 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, SC, หลายโหมด 850nm 550m, 3.3V, -40 ถึง 85 ° C |
| GT9-L0812-02IF3 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, FC, หลายโหมด 850nm 550m, 3.3V, -40 ถึง 85 ° C |
| GT9-L0812-02IT3 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, ST, หลายโหมด 850nm 550m, 3.3V, -40 ถึง 85 ° C |
| GT9-L0812-02C5 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, SC, หลายโหมด 850nm 550m, 5V, 0 ถึง 70 ° C |
| GT9-L0812-02CF5 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, FC, หลายโหมด 850nm 550m, 5V, 0 ถึง 70 ° C |
| GT9-L0812-02CT5 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, ST, หลายโหมด 850nm 550m, 5V, 0 ถึง 70 ° C |
| GT9-L0812-02I5 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, SC, หลายโหมด 850nm 550m, 5V, -40 ถึง 85 ° C |
| GT9-L0812-02IF5 | โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, FC, หลายโหมด 850nm 550m, 5V, -40 ถึง 85 ° C |
| GT9-L0812-02IT5 |
โมดูลตัวรับส่งสัญญาณ 1x9, 1.25Gbps, ST, หลายโหมด 850nm 550m, 5V, -40 ถึง 85 ° C |
เข็มหมุดดีนิยาม
ทั่วไปอาวงจรแอพพลิเคชั่น
หมายเหตุ 1: แรงดันไฟฟ้าที่ใช้งาน: 3.3V
หมายเหตุ 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
