รายละเอียดสินค้า:
|
| แบบฟอร์มประเภท: | 1x9 | ดาต้าลิงค์: | 155Mb/วินาที |
|---|---|---|---|
| ความยาวสายเคเบิล: | 20km | ความยาวคลื่นกลาง: | 1310nm |
| ประเภทเลเซอร์: | FP | ขั้วต่อออปติคัล: | ดูเพล็กซ์ SC, ST, FC |
| ประเภทสายเคเบิล: | SMF | คีย์เวิร์ด: | 1x9 155Mbps 1310nm, เครื่องรับส่งสัญญาณออปติคอล 1x9 20km, โมดูลออปติคัลโหมดเดี่ยว 1x9 |

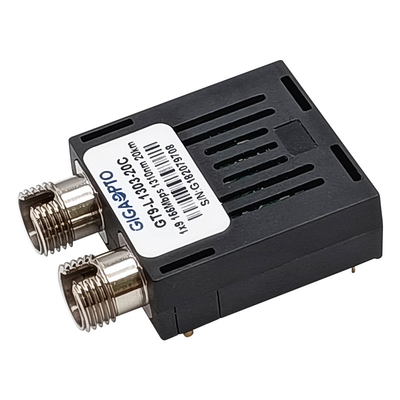

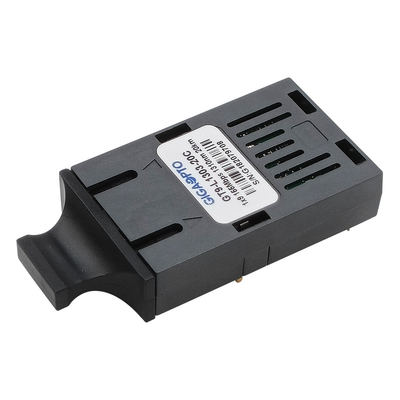

155Mbps 1310nm 1x9โมดูลเครื่องรับส่งสัญญาณSMF 20km ดูเพล็กซ์ SC/ST/FC LVPECL PECL
คำอธิบาย
GIGAOPTO's GT9-L1303-20x series single-mode transceivers เป็นโมดูลประสิทธิภาพสูงและใช้พลังงานต่ำสำหรับการสื่อสารข้อมูลออปติคอลแบบอนุกรมแบบสองทิศทาง เช่น SONET OC-3 / SDH STM-1 และ Fast Ethernetโมดูลตัวรับส่งสัญญาณ 1x9 ซีรีส์นี้รองรับระยะการส่งข้อมูลสูงสุด 20 กม. ผ่านไฟเบอร์โหมดเดี่ยวที่ความยาวคลื่น 1310 นาโนเมตร
เครื่องส่งสัญญาณประกอบด้วยเลเซอร์ FP 1310nm และวงจรขับที่แปลงข้อมูล PECL เป็นสัญญาณไฟ และเครื่องรับประกอบด้วยโฟโตไดโอด InGaAs/InP PIN ที่แปลงสัญญาณแสงเป็นกระแสไฟฟ้าซึ่งขยายและสร้างใหม่เป็นข้อมูลที่เข้ากันได้กับ PECL
ตัวรับส่งสัญญาณโหมดเดียวนี้เป็นผลิตภัณฑ์เลเซอร์คลาส 1 ที่สอดคล้องกับ IEC 60825
ข้อมูลจำเพาะ
| บรรจุภัณฑ์สินค้า | 1x9 | อัตราข้อมูล (เอ็มข/ส) | 155Mb/วินาที |
| ตัวเชื่อมต่อ | ดูเพล็กซ์ SC,FC,ST | เข้าถึง | 20km |
| DDM/โดม | ไม่ | สื่อ | ไฟเบอร์โหมดเดียว |
| การรับประกัน | 3 ปี | อุณหภูมิในการทำงาน |
ทางการค้า 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่นกลาง | 1310nm | แรงดันไฟของแหล่งจ่ายไฟ | 3.3V หรือ 5V |
| อุณหภูมิการบัดกรี | <260°C | หมุนเวียน | 300mA |
| LDพิมพ์ | FP | เครื่องตรวจจับภาพ | เข็มหมุด |
| กำลังขับออฟติคอล | -15 ถึง -8dBm | ความไว | <-34dBm |
| เอ่อ | >9dB | โอเวอร์โหลด | >-3dBm |
| โปรโตคอล | ตรงตามมาตรฐาน ITU-T G.957 | ||
คุณสมบัติ
แอปพลิเคชัน
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย |
| GT9-L1303-20C | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, SC, โหมดเดี่ยว 1310nm 20km, 3.3V/5V, 0 ถึง 70°C |
| GT9-L1303-20CF | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, FC, โหมดเดี่ยว 1310nm 20km, 3.3V/5V, 0 ถึง 70°C |
| GT9-L1303-20CT | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, ST, โหมดเดี่ยว 1310nm 20km, 3.3V/5V, 0 ถึง 70°C |
| GT9-L1303-20I | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, SC, โหมดเดี่ยว 1310nm 20km, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-L1303-20IF | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, FC, โหมดเดี่ยว 1310nm 20km, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-L1303-20IT | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, ST, โหมดเดี่ยว 1310nm 20km, 3.3V/5V, -40 ถึง 85 ° C |
| GT9-L1303-20C3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, SC, โหมดเดี่ยว 1310nm 20km, 3.3V, 0 ถึง 70°C |
| GT9-L1303-20CF3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, FC, โหมดเดี่ยว 1310nm 20km, 3.3V, 0 ถึง 70°C |
| GT9-L1303-20CT3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, ST, โหมดเดี่ยว 1310nm 20km, 3.3V, 0 ถึง 70°C |
| GT9-L1303-20I3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, SC, โหมดเดี่ยว 1310nm 20km, 3.3V, -40 ถึง 85 ° C |
| GT9-L1303-20IF3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, FC, โหมดเดี่ยว 1310nm 20km, 3.3V, -40 ถึง 85 ° C |
| GT9-L1303-20IT3 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, ST, โหมดเดี่ยว 1310nm 20km, 3.3V, -40 ถึง 85 ° C |
| GT9-L1303-20C5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, SC, โหมดเดี่ยว 1310nm 20km, 5V, 0 ถึง 70 ° C |
| GT9-L1303-20CF5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, FC, โหมดเดี่ยว 1310nm 20km, 5V, 0 ถึง 70 ° C |
| GT9-L1303-20CT5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, ST, โหมดเดี่ยว 1310nm 20km, 5V, 0 ถึง 70 ° C |
| GT9-L1303-20I5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, SC, โหมดเดี่ยว 1310nm 20km, 5V, -40 ถึง 85 ° C |
| GT9-L1303-20IF5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, FC, โหมดเดี่ยว 1310nm 20km, 5V, -40 ถึง 85 ° C |
| GT9-L1303-20IT5 | โมดูลตัวรับส่งสัญญาณ 1x9, 155Mbps, ST, โหมดเดี่ยว 1310nm 20km, 5V, -40 ถึง 85 ° C |
คำจำกัดความของพิน
ทั่วไปอาวงจรแอพพลิเคชั่น
หมายเหตุ 1: แรงดันไฟฟ้าที่ใช้งาน: 3.3V หรือ 5V
หมายเหตุ 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
หมายเหตุ 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
