รายละเอียดสินค้า:
|
| ฟอร์มแฟกเตอร์: | SFP DWDM | อัตราข้อมูล: | 1000BASE |
|---|---|---|---|
| การเข้าถึงสูงสุด: | 40 กม. (24.9 ไมล์) | ความยาวคลื่น: | 1563.86nm ~ 1528.77nm |
| ประเภทเครื่องส่งสัญญาณ: | DFB DWDM | พาวเวอร์บัดจ์: | 24db |
| การรับประกัน: | 3 ปี | ||
| ไฟสูง: | 1.25G DWDM 40km C17-C61 เครื่องรับส่งสัญญาณแสง SFP, 1G DWDM 1000BASE SFP C17-C61 40km โมดูลออปติคัล | ||

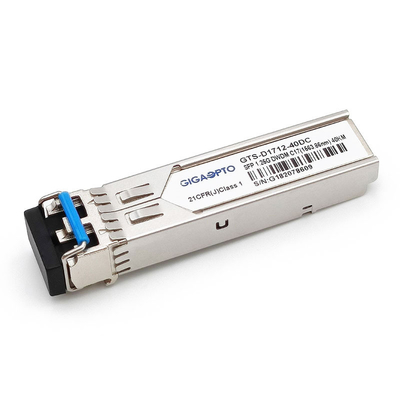

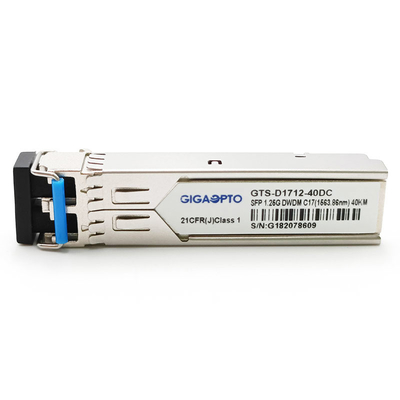

1000BASE-DWDM1.25Gbps100GHzC17-C6140km SFP โมดูลเครื่องรับส่งสัญญาณ(1563.86~1528.77)นาโนเมตร SMF DOM ดูเพล็กซ์ LC
คำอธิบาย
GIGAOPTO's GTS-D1712-40DC series single mode transceivers เป็นโมดูลขนาดเล็กแบบเสียบได้สำหรับการสื่อสารข้อมูลแบบออปติคอลดูเพล็กซ์โมดูลนี้ออกแบบมาสำหรับไฟเบอร์โหมดเดี่ยวและทำงานที่ความยาวคลื่น DWDM เล็กน้อยตั้งแต่ 1528.77 นาโนเมตรถึง 1565.50 นาโนเมตรตามที่ระบุโดย ITU-Tได้รับการออกแบบมาเพื่อปรับใช้ในอุปกรณ์เครือข่าย DWDM ในการเข้าถึงมหานครและเครือข่ายหลัก
ตัวรับส่งสัญญาณประกอบด้วยสองส่วน: ส่วนเครื่องส่งสัญญาณประกอบด้วยเลเซอร์ DWDM DFB ที่มีการระบายความร้อน และส่วนตัวรับสัญญาณประกอบด้วยโฟโตไดโอด PIN ที่รวมเข้ากับ TIAข้อมูลโมดูลเชื่อมโยงได้ถึง 40 กม. ในไฟเบอร์โหมดเดี่ยว 9/125um
ตัวรับส่งสัญญาณเข้ากันได้กับข้อตกลง SFP Multi-Source และฟังก์ชันการวินิจฉัยแบบดิจิทัล SFF-8472
ข้อมูลจำเพาะ
| แบบฟอร์มประเภท | SFP | แม็กซ์อัตราข้อมูล (Gbps) | 1.25Gb/s |
| อินเตอร์เฟซ | LC ขั้วต่อคู่ | ระยะทางสูงสุดของสายเคเบิล | 40 กม. (24.9 ไมล์) |
| การวินิจฉัย | ใช่ | ประเภทไฟเบอร์ | ไฟเบอร์โหมดเดี่ยว |
| งบประมาณพลังงาน | 24dB | ทางการค้าอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| เซ็นต์อีกครั้งความยาวคลื่น | 1563.86~1528.77nm | แรงดันไฟของแหล่งจ่ายไฟ | 3.3V |
| การใช้พลังงาน | 1W | อุปทานปัจจุบัน | 300mA |
| ส่วนประกอบทางแสง | DFB DWDM | ประเภทผู้รับ | เข็มหมุด |
| TX Optical Power | 0~5dBm | ความไวของ RX | < -24dBm |
| อัตราการสูญพันธุ์ | >9dB | RX โอเวอร์โหลด | >-8dBm |
| โปรโตคอล | IEEE802.3z, ได้มาตรฐาน MSA | ||
หมายเหตุ: เมื่อใช้ตัวรับส่งสัญญาณระยะไกลในการส่งสัญญาณระยะสั้น โปรดจับคู่กับความเหมาะสม
ตัวลดทอนตามตาราง
| ระยะทาง | ≤20km | ≤30km | ≤40km |
| ตัวลดทอน | 15dB | 10dB | 7dB |
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย | ITU Channel | ความถี่(THz) | ความยาวคลื่น (นาโนเมตร) | การเข้าถึง (กม.) | ตัวเชื่อมต่อ |
| GTS-D1712-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 17 | 191.7 | 1563.86 | 40km | LC ดูเพล็กซ์ |
| GTS-D1812-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 18 | 191.8 | 1563.05 | 40km | LC ดูเพล็กซ์ |
| GTS-D1912-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 19 | 191.9 | 1562.23 | 40km | LC ดูเพล็กซ์ |
| GTS-D2012-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 20 | 192 | 1561.42 | 40km | LC ดูเพล็กซ์ |
| GTS-D2112-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 21 | 192.1 | 1560.61 | 40km | LC ดูเพล็กซ์ |
| GTS-D2212-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 22 | 192.2 | 1559.79 | 40km | LC ดูเพล็กซ์ |
| GTS-D2312-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 23 | 192.3 | 1558.98 | 40km | LC ดูเพล็กซ์ |
| GTS-D2412-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 24 | 192.4 | 1558.17 | 40km | LC ดูเพล็กซ์ |
| GTS-D2512-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 25 | 192.5 | 1557.36 | 40km | LC ดูเพล็กซ์ |
| GTS-D2612-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 26 | 192.6 | 1556.55 | 40km | LC ดูเพล็กซ์ |
| GTS-D2712-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 27 | 192.7 | 1555.75 | 40km | LC ดูเพล็กซ์ |
| GTS-D2812-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 28 | 192.8 | 1554.94 | 40km | LC ดูเพล็กซ์ |
| GTS-D2912-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 29 | 192.9 | 1554.13 | 40km | LC ดูเพล็กซ์ |
| GTS-D3012-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 30 | 193 | 1553.33 | 40km | LC ดูเพล็กซ์ |
| GTS-D3112-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 31 | 193.1 | 1552.52 | 40km | LC ดูเพล็กซ์ |
| GTS-D3212-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 32 | 193.2 | 1551.72 | 40km | LC ดูเพล็กซ์ |
| GTS-D3312-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 33 | 193.3 | 1550.92 | 40km | LC ดูเพล็กซ์ |
| GTS-D3412-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 34 | 193.4 | 1550.12 | 40km | LC ดูเพล็กซ์ |
| GTS-D3512-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 35 | 193.5 | 1549.32 | 40km | LC ดูเพล็กซ์ |
| GTS-D3612-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 36 | 193.6 | 1548.51 | 40km | LC ดูเพล็กซ์ |
| GTS-D3712-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 37 | 193.7 | 1547.72 | 40km | LC ดูเพล็กซ์ |
| GTS-D3812-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 38 | 193.8 | 1546.92 | 40km | LC ดูเพล็กซ์ |
| GTS-D3912-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 39 | 193.9 | 1546.12 | 40km | LC ดูเพล็กซ์ |
| GTS-D4012-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 40 | 194 | 1545.32 | 40km | LC ดูเพล็กซ์ |
| GTS-D4112-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 41 | 194.1 | 1544.53 | 40km | LC ดูเพล็กซ์ |
| GTS-D4212-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 42 | 194.2 | 1543.73 | 40km | LC ดูเพล็กซ์ |
| GTS-D4312-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 43 | 194.3 | 1542.94 | 40km | LC ดูเพล็กซ์ |
| GTS-D4412-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 44 | 194.4 | 1542.14 | 40km | LC ดูเพล็กซ์ |
| GTS-D4512-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 45 | 194.5 | 1541.35 | 40km | LC ดูเพล็กซ์ |
| GTS-D4612-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 46 | 194.6 | 1540.56 | 40km | LC ดูเพล็กซ์ |
| GTS-D4712-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 47 | 194.7 | 1539.77 | 40km | LC ดูเพล็กซ์ |
| GTS-D4812-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 48 | 194.8 | 1538.98 | 40km | LC ดูเพล็กซ์ |
| GTS-D4912-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 49 | 194.9 | 1538.19 | 40km | LC ดูเพล็กซ์ |
| GTS-D5012-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 50 | 195 | 1537.4 | 40km | LC ดูเพล็กซ์ |
| GTS-D5112-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 51 | 195.1 | 1536.61 | 40km | LC ดูเพล็กซ์ |
| GTS-D5212-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 52 | 195.2 | 1535.82 | 40km | LC ดูเพล็กซ์ |
| GTS-D5312-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 53 | 195.3 | 1535.04 | 40km | LC ดูเพล็กซ์ |
| GTS-D5412-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 54 | 195.4 | 1534.25 | 40km | LC ดูเพล็กซ์ |
| GTS-D5512-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 55 | 195.5 | 1533.47 | 40km | LC ดูเพล็กซ์ |
| GTS-D5612-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 56 | 195.6 | 1532.68 | 40km | LC ดูเพล็กซ์ |
| GTS-D5712-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 57 | 195.7 | 1531.9 | 40km | LC ดูเพล็กซ์ |
| GTS-D5812-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 58 | 195.8 | 1531.12 | 40km | LC ดูเพล็กซ์ |
| GTS-D5912-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 59 | 195.9 | 1530.33 | 40km | LC ดูเพล็กซ์ |
| GTS-D6012-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 60 | 196 | 1529.55 | 40km | LC ดูเพล็กซ์ |
| GTS-D6112-40DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 61 | 196.1 | 1528.77 | 40km | LC ดูเพล็กซ์ |
คุณสมบัติ
เชิงพาณิชย์: 0 °C ~ 70 °C (32 ถึง 158 °F)
อุตสาหกรรม: -40 °C ~ 85 °C (-40 ถึง 185 °F)
แอปพลิเคชัน
ความเข้ากันได้
ตัวรับส่งสัญญาณ Gigaopto ทั้งหมดเป็นไปตามมาตรฐานและเป็นไปตามข้อตกลง MSA (Multi-Source Agreement) และผ่านการทดสอบและเข้ารหัสอย่างเข้มงวดในโรงงานของเราเองเพื่อให้มั่นใจถึงประสิทธิภาพระดับสูงสุดเราทำการทดสอบแอปพลิเคชัน 100% ภายใต้เงื่อนไขการใช้งานขั้นสุดท้าย
สำหรับสิ่งนี้ (1.25G SFP DWDM 40km) โปรดดูตารางการติดต่อ P/N (เช่น C17/1563.86nm)สำหรับความเข้ากันได้ของผลิตภัณฑ์เพิ่มเติม โปรดส่งข้อความถึงเรา
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ป/น | ยี่ห้อ | ป/น |
| GIGAOPTO | GTS-D1712-40DC | CISCO | DWDM-SFP-6386-40 |
| HPE | DWDM-SFP1G-63.86-40 | Juniper | SFP-1G-DW17 |
| ผ้า | 1G-SFP-ZRD-1563.86 | หัวเหว่ย | DWDM-SFP1G-63.86-40 |
| สุดขีด | DWDM-SFP1G-63.86 | H3C | DWDM-SFP1G-63.86-40 |
