รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 25G-BiDi-ER-I | อัตราบิต: | 25.78Gbps |
|---|---|---|---|
| ความยาวคลื่น(TX/RX): | 1270nm/1330nm | ส่วนประกอบ: | DFB+APD |
| ตัวเชื่อมต่อ: | เต้ารับ LC | ระยะทาง: | 40km |
| CDR: | คู่ Tx & Rx | อุณหภูมิ: | -40 ถึง 85 องศาเซลเซียส |
| คีย์เวิร์ด: | 25G SFP28 BiDi ER I, เครื่องรับส่งสัญญาณแบบสองทิศทาง40km | ||
| เน้น: | เครื่องรับส่งสัญญาณออปติคัล CDR SFP28 แบบคู่,เครื่องรับส่งสัญญาณแสง TX SFP28 ขนาด 1270 นาโนเมตร,เครื่องรับส่งสัญญาณแสง cdr |
||

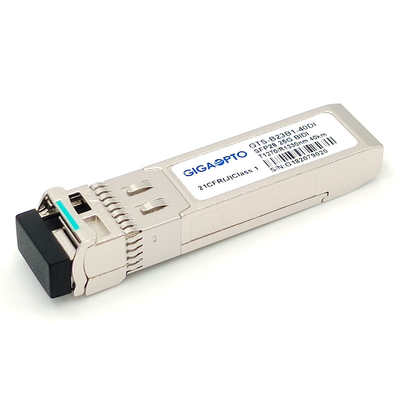

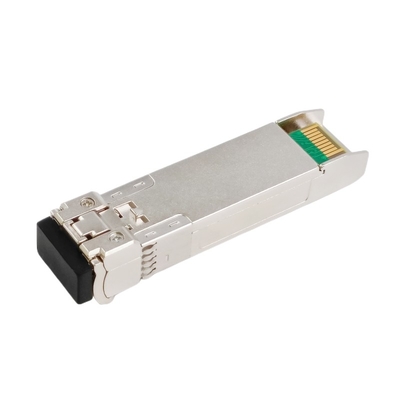

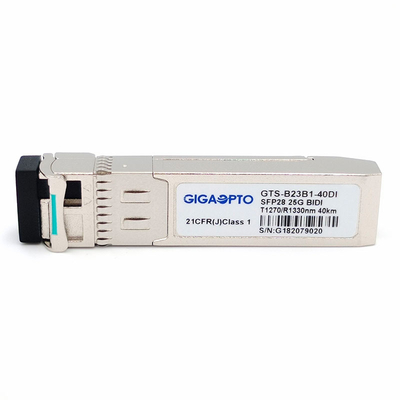

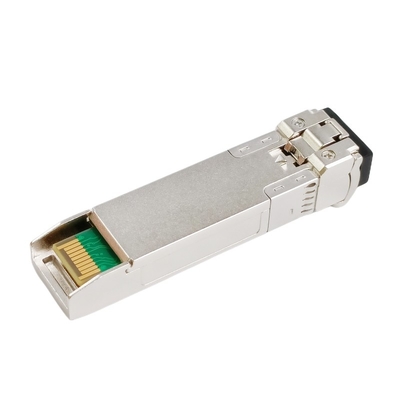

อุณหภูมิอุตสาหกรรม 25.78Gbps SFP28เครื่องรับส่งสัญญาณ BIDI 40km สถานะโสดไฟเบอร์ 1270nm TX / 1330nm RXผู้ผลิตเครื่องรับส่งสัญญาณแสง
คำอธิบาย
ตัวรับส่งสัญญาณ SFP28 25G-BiDi-ER-I นี้เป็นโมดูลแบบเสียบปลั๊กขนาดเล็กสำหรับการสื่อสารข้อมูลแบบออปติคัลแบบอนุกรมแบบสองทิศทาง เช่น อีเธอร์เน็ต 25G และตัวเลือก CPRI 10 โดยให้ปริมาณงาน 25GBase สูงสุด 40 กม. ผ่านไฟเบอร์โหมดเดี่ยว (SMF) โดยใช้ ความยาวคลื่น 1270nm-TX/1330nm-RX ผ่านขั้วต่อ LC simplex
ส่วนเครื่องส่งสัญญาณใช้เลเซอร์ DFB หลุมควอนตัมหลายขนาด 1270nm และเป็นไปตามมาตรฐานเลเซอร์คลาส 1 ตามมาตรฐานความปลอดภัยสากล IEC-60825ส่วนเครื่องรับใช้เครื่องขยายสัญญาณล่วงหน้าของเครื่องตรวจจับ InGaAs (IDP) ซึ่งติดตั้งอยู่ในส่วนหัวแบบออปติคัลและ IC การกู้คืนข้อมูลนาฬิกาเลือกอัตรา (CDR)ตัวรับส่งสัญญาณทั้งหมดเป็นผลิตภัณฑ์เลเซอร์ Class1 ที่เป็นไปตามมาตรฐาน FDA/CDRH และ IEC-60825
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กได้ ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายตามที่ระบุไว้ใน SFF-8472 ซึ่งให้การตรวจสอบอุณหภูมิของตัวรับส่งสัญญาณแบบเรียลไทม์ กระแสอคติเลเซอร์ , พลังงานแสง , พลังงานแสงที่ได้รับและแรงดันไฟฟ้าของตัวรับส่งสัญญาณ
อุณหภูมิในการทำงาน เกรดอุตสาหกรรมอยู่ในช่วง -40 ถึง 85ºC เหมาะสำหรับการใช้งานทั้งกลางแจ้งและในร่ม
ข้อมูลจำเพาะ
| ฟอร์มแฟกเตอร์ | SFP28 | อัตราข้อมูลสูงสุด | 25.78Gbps |
| ความยาวคลื่น | 1270nm-TX/1330nm-RX | ระยะทางสูงสุดของสายเคเบิล | 40km |
| ตัวเชื่อมต่อ | Simplex LC | สื่อ | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB BiDi | ประเภทผู้รับ | APD |
| TX Power | 0~6dBm | Rxความไว | <-18dBm |
| พลังบีผู้พิพากษา | 18dB | โอเวอร์โหลด | -6dB |
| การใช้พลังงาน | ≤1.5W | อัตราการสูญพันธุ์ | >4dB |
| DDM/DOM | ได้รับการสนับสนุน | ฟังก์ชัน FEC | ไม่รองรับ |
| CDR | คู่ TX และ RX | ช่วงอุณหภูมิ | -40 ถึง 85 องศาเซลเซียส |
| OEM/ODM | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| โปรโตคอล | SFF-8472, SFF-8402, SFF-8432, SFF-8431, CEI-28G-VSR | ||
คุณสมบัติ
แอปพลิเคชัน
ความเข้ากันได้
โมดูลรับส่งสัญญาณออปติคัล GTS-B23B1-40DI ของ Gigaopto ทั้งหมดเป็นแบบโอเพนซอร์ส สามารถเข้ารหัสให้เข้ากันได้กับอุปกรณ์กระแสหลักได้อย่างสมบูรณ์ โปรดดูแบบฟอร์มต่อไปนี้ สำหรับความเข้ากันได้ของผลิตภัณฑ์เพิ่มเติม โปรดติดต่อเรา
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ส่วนจำนวน | ยี่ห้อ | ส่วนจำนวน |
| Gigaopto | GTS-B23B1-40DI | Arista | SFP-25G-BD-40-I |
| ซิสโก้ | SFP-25GBX-U-40-I | HW | 25GBase-BX-U4-I |
| ผ้า | 25G-SFP28-BXU-40K-I | Juniper | SFP28-25G-BX-40-I |
| เมลลาน็อกซ์ | SFP28-25G-BX40-I | ||
สำหรับซีรี่ส์เครื่องรับส่งสัญญาณ SFP28 25GBASE เพิ่มเติม โปรดดูตารางต่อไปนี้
| ส่วนจำนวน | คำอธิบาย | ความยาวคลื่น | การแพร่เชื้อ | ประเภทไฟเบอร์ | TX เพาเวอร์ (dBm) | Rx Sens. (dBm) |
| GTS-L08B1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10.3 |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10.3 |
| GTS-L08B1-01MC | 25G CSR อัตราคู่ 10/25G | 850nm | 100m | MMF | -5~2.4 | ＜-10.3 |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11.4 |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19 |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19 |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330 นาโนเมตร | 10km | SMF | -2~4 | <-13 |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270 นาโนเมตร | 10km | SMF | -2~4 | <-13 |
| GTS-B23B1-20DC | 25G BiDi eLR | 1270/1330 นาโนเมตร | 20km | SMF | 0~6 | <-14 |
| GTS-B32B1-20DC | 25G BiDi eLR | 1330/1270 นาโนเมตร | 20km | SMF | 0~6 | <-14 |
| GTS-B23B1-40DC | 25G BD เอ่อ | 1270/1330 นาโนเมตร | 40km | SMF | 0~6 | <-18 |
| GTS-B32B1-40DC | 25G BD เอ่อ | 1330/1270 นาโนเมตร | 40km | SMF | 0~6 | <-18 |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14 |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14 |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19 |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19 |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12 |
| บันทึก | รองรับ OEM/ODM | |||||
