รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | SFP28 25G เอ่อ | อัตราข้อมูล: | 25Gbps |
|---|---|---|---|
| ความยาวคลื่น: | 1310nm | อินเตอร์เฟซ: | ดูเพล็กซ์ LC |
| เข้าถึง: | 40km | การรับประกัน: | 3 ปี |
| คีย์เวิร์ด: | 25GBASE-ER 40km, เครื่องรับส่งสัญญาณไฟเบอร์ออปติกกิกะบิต | ||
| เน้น: | 25GBASE ER SFP28 ตัวรับส่งสัญญาณแสง 40km SFP28 ตัวรับส่งสัญญาณแสง,SFP28 ตัวรับส่งสัญญาณแสง 40km,SFP28 Optical Transceiver 40km |
||

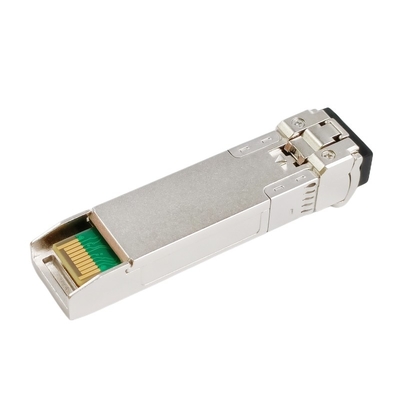

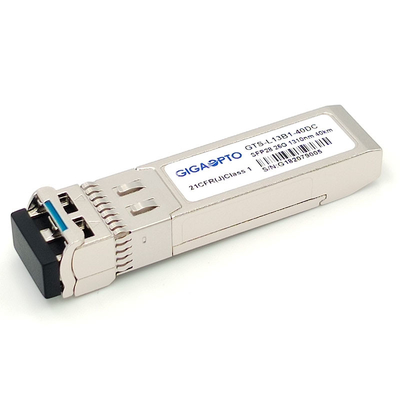

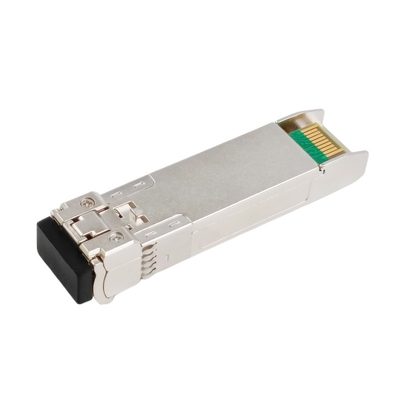

40km โหมดเดียว SFP28 25Gเอ่อโมดูลรับส่งสัญญาณไฟเบอร์อีเทอร์เน็ต 1310nm EML + APDดูเพล็กซ์ LC DOM
คำอธิบาย
ตัวรับส่งสัญญาณ GTS-L13B1-40DC ของ Gigaopto ให้ปริมาณงาน 25GBase-ER สูงสุด 40 กม. สำหรับการสื่อสารข้อมูลแบบออปติคัล เช่น อีเธอร์เน็ต 25G และ CPRI Option 10 โดยมีขั้วต่อ SFP+ 20 พินเพื่อให้สามารถใช้ฮอตปลั๊กได้
โมดูล 25G SFP28 ER นี้ออกแบบมาสำหรับไฟเบอร์โหมดเดี่ยวและทำงานที่ความยาวคลื่นเล็กน้อยที่ 1310 นาโนเมตรส่วนเครื่องส่งสัญญาณใช้เลเซอร์ DFB หลุมควอนตัมหลายตัวขนาด 1310 นาโนเมตรและเป็นเลเซอร์คลาส 1 ตามมาตรฐานความปลอดภัยสากล IEC-60825ส่วนเครื่องรับใช้เครื่องขยายสัญญาณล่วงหน้าของเครื่องตรวจจับ InGaAs (IDP) ซึ่งติดตั้งอยู่ในส่วนหัวแบบออปติคัลและ IC การกู้คืนข้อมูลนาฬิกาเลือกอัตรา (CDR)
เข้ากันได้กับ SFF-8431, SFF-8432, รองรับ Wireless (CPRI/eCPRI), 25G Ethernet ER และโปรโตคอล 25G Fibre Channelมีนาฬิกาในตัวและการกู้คืนข้อมูล (CDR)ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่าน I2C ตามที่ระบุไว้ใน SFF-8472 และ SFF-8402
ข้อมูลจำเพาะ
| ฟอร์มแฟกเตอร์ | SFP28 | อัตราข้อมูลสูงสุด | 25.78Gbps |
| ความยาวคลื่น | 1310nm | การเข้าถึงสูงสุด | 40km |
| ตัวเชื่อมต่อ | ดูเพล็กซ์ LC | ประเภทสายเคเบิล | SMF |
| ประเภทเครื่องส่งสัญญาณ | EML 1310nm | ประเภทผู้รับ | APD |
| TX Power | 0~6dBm | ตัวรับความไว | <-19dBm |
| Powerbudget | 19dB | ตัวรับโอเวอร์โหลด | >-4dBm |
| การใช้พลังงาน | ≤1.5W | อัตราการสูญพันธุ์ | >4dB |
| การวินิจฉัย | ได้รับการสนับสนุน | ฟังก์ชัน FEC | ไม่รองรับ |
| CDR | TX & RX CDR ในตัว | ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| OEM/ODM | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| แอปพลิเคชัน | อีเธอร์เน็ต 25G, 25G CRPI | ||
| การปฏิบัติตามกฎระเบียบ | IEC/EN 61000-4-2,IEC-60825,FDA 21CFR 1040.10 และ 1040.11,RoHS | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | บันทึก |
| เครื่องส่งสัญญาณ | ||||||
| ความยาวคลื่นกลาง | λc | 1295 | 1310 | นาโนเมตร | ||
| กำลังเปิดตัวโดยเฉลี่ย | พีโอ | 0 | +6.0 | dBm | ||
| กำลังเปิดตัวโดยเฉลี่ย (ปิดเลเซอร์) | พีปิด | - | - | -30 | dBm | |
| สเปกตรัมแบนด์วิดท์ (-20dB) | ดล | - | - | 1 | นาโนเมตร | |
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล | |
| บทลงโทษของเครื่องส่งสัญญาณและการกระจาย | TDP | 1 | เดซิเบล | |||
| อัตราการสูญพันธุ์ | เอ่อ | 6 | - | เดซิเบล | ||
| เอาท์พุตตามาส์ก | สอดคล้องกับ IEEE 802.3cc | 2 | ||||
| ผู้รับ | ||||||
| อินพุตความยาวคลื่นแสง | λใน | 1272.55 | - | 1310.19 | นาโนเมตร | |
| ตัวรับความไว-AVG | PSens | -19 | dBm | 1 | ||
| ตัวรับความไว-OMA | PSens-OMA | -18.2 | dBm | 1 | ||
| กำลังอิ่มตัวของอินพุต (โอเวอร์โหลด) | พีนั่ง | -4 | - | - | dBm | 1 |
| ตัวรับสะท้อนแสง | -26 | เดซิเบล | ||||
| การสูญเสียสัญญาณยืนยัน | พีอา | -30 | - | - | dBm | |
| การสูญเสียสัญญาณยกเลิกการยืนยัน | พีดี | - | - | -20 | dBm | |
| LOS -ฮิสเทรีซิส | พีไฮส | 0.5 | เดซิเบล | |||
บันทึก:
1. BER≤5x10-5
ลักษณะการเชื่อมต่อทางไฟฟ้าความเร็วสูง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| เครื่องส่งสัญญาณ | ||||||
| อินพุตดิฟเฟอเรนเชียลสวิง | วิน (หน้า) | 190 | 700 | mV | ||
|
การสูญเสียผลตอบแทนการป้อนส่วนต่าง (ต่ำสุด) |
RLd (ฉ) |
9.5–0.37f, 0.01≤f<8 |
เดซิเบล |
|||
| 4.75–7.4log10(f/14), 8 ≤f<19 | ||||||
|
ค่าความต่างของอินพุทอินพุทแบบ Differential ถึง Common (ต่ำสุด) |
RLdc (ฉ) |
22-20(f/25.78), 0.01≤f<12.89 |
เดซิเบล |
|||
| 15-6(f/25.78), 12.89≤f<19 | ||||||
| การสิ้นสุดส่วนต่างไม่ตรงกัน | ตู่ม | - | - | 10 | % | |
| ตากว้าง | อีw | - | - | 0.46 | UI | |
| ประยุกต์ Pk-Pk Sinusoidal Jitter | พีpj | ตาม IEEE 802.3bm | ||||
| ความสูงของดวงตา | อีชม. | - | 95 | - | mV | |
| แรงดันไฟโหมดทั่วไป Dc | กระแสตรงวี | -350 | - | 2850 | mV | |
| ผู้รับ | ||||||
| สวิงเอาต์พุตข้อมูลส่วนต่าง | Vout(หน้า) | 300 | - | 850 | mV | |
| ตากว้าง | อีw | 0.57 | - | - | UI | |
| ปิดตาแนวตั้ง | วีec | - | - | 5.5 | เดซิเบล | |
|
การสูญเสียผลตอบแทนจากผลต่าง (ต่ำสุด) |
RLd(ฉ) |
9.5–0.37f, 0.01≤f<8 |
เดซิเบล |
|||
| 4.75–7.4log10(f/14), 8 ≤f<19 | ||||||
|
การสูญเสียผลตอบแทนจากการแปลงโหมดทั่วไปถึงส่วนต่าง (ต่ำสุด) |
RLdc(ฉ) |
22-20(f/25.78), 0.01≤f<12.89 |
เดซิเบล |
|||
| 15-6(f/25.78), 12.89≤f<19 | ||||||
| การสิ้นสุดส่วนต่างไม่ตรงกัน | ตู่ม | - | - | 10 | % | |
| เวลาเปลี่ยน 20% ถึง 80% | ตู่r/Tฉ | 12 | - | - | ปล | 20%~80% |
ลักษณะการเชื่อมต่อไฟฟ้าความเร็วต่ำ
| พารามิเตอร์ | เครื่องหมาย | นาที. | ทั่วไป | แม็กซ์ | หน่วย | บันทึก |
| เครื่องส่งสัญญาณ | ||||||
| ส่งสัญญาณผิดพลาดเอาต์พุตสูง | VFaultH | 2 | - | Vcc+0.3 | วี | |
| เอาต์พุตผิดพลาดของเครื่องส่งสัญญาณ - ต่ำ | VFaultL | 0 | - | 0.8 | วี | |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า - สูง | VDisH | 2 | - | Vcc+0.3 | วี | |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า - ต่ำ | VDisL | 0 | - | 0.8 | วี | |
| ผู้รับ | ||||||
| LOS แรงดันไฟขาออก-สูง | VLOSH | 2 | - | Vcc+0.3 | วี | |
| LOS แรงดันไฟขาออก-ต่ำ | VLOSL | 0 | - | 0.8 | วี | |
ความเข้ากันได้
โมดูลรับส่งสัญญาณออปติคัล GTS-L13B1-40DC ของ Gigaopto ทั้งหมดเป็นแบบโอเพนซอร์ส สามารถเข้ารหัสให้เข้ากันได้กับอุปกรณ์กระแสหลักได้อย่างสมบูรณ์ โปรดดูแบบฟอร์มต่อไปนี้ สำหรับความเข้ากันได้ของผลิตภัณฑ์เพิ่มเติม โปรดติดต่อเรา
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| แบรนด์ที่เข้ากันได้ | ส่วนจำนวน | แบรนด์ที่เข้ากันได้ | ส่วนจำนวน |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| ซิสโก้ | SFP-25G-ER-S | ผ้า | 25G-SFP28-ER40 |
| เมลลาน็อกซ์ | SFP28-25GER-31 | ||
สำหรับซีรี่ส์เครื่องรับส่งสัญญาณ 25GBASE เพิ่มเติม โปรดดูแบบฟอร์มต่อไปนี้
| ป/น | คำอธิบาย | ความยาวคลื่น | เข้าถึง | ประเภทไฟเบอร์ | TX เพาเวอร์ (dBm) | Rx Sens. (dBm) | DDM |
| GTS-L08B1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10.3 | Y |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10.3 | Y |
| GTS-L08B1-01MC | 25G CSR อัตราคู่ 10/25G | 850nm | 100m | MMF | -5~2.4 | ＜-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11.4 | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19 | Y |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19 | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330 นาโนเมตร | 10km | SMF | -2~4 | <-13 | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270 นาโนเมตร | 10km | SMF | -2~4 | <-13 | Y |
| GTS-B23B1-20DC | 25G BiDi eLR | 1270/1330 นาโนเมตร | 20km | SMF | 0~6 | <-14 | Y |
| GTS-B32B1-20DC | 25G BiDi eLR | 1330/1270 นาโนเมตร | 20km | SMF | 0~6 | <-14 | Y |
| GTS-B23B1-40DC | 25G BD เอ่อ | 1270/1330 นาโนเมตร | 40km | SMF | 0~6 | <-18 | Y |
| GTS-B32B1-40DC | 25G BD เอ่อ | 1330/1270 นาโนเมตร | 40km | SMF | 0~6 | <-18 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19 | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12 | Y |
