รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 10G eLR20 | อัตราข้อมูล: | 10Gbps |
|---|---|---|---|
| ฟอร์มแฟกเตอร์: | SFP+ | ความยาวคลื่น: | 1310nm |
| ส่วนประกอบ: | DFB+PIN | การแพร่เชื้อ: | 20km |
| ตัวเชื่อมต่อ: | Dual-LC | คีย์เวิร์ด: | SFP+ 10G eLR 20KM, ปรับแต่ง 10GBASE LR20 |
| เน้น: | SFP + ไฟเบอร์โหมดเดี่ยว SMF,ไฟเบอร์โหมดเดียว 1310nm SMF,โมดูล DDM 20km sfp |
||

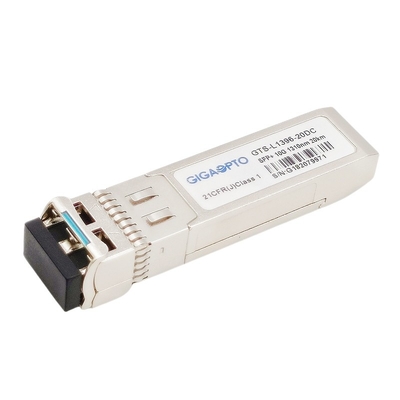

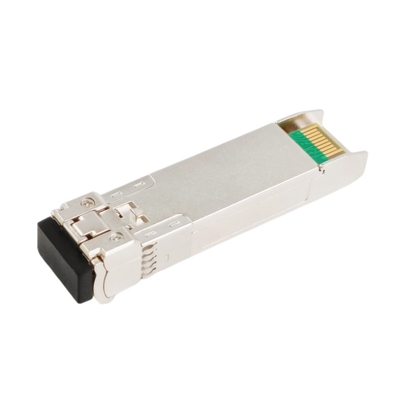

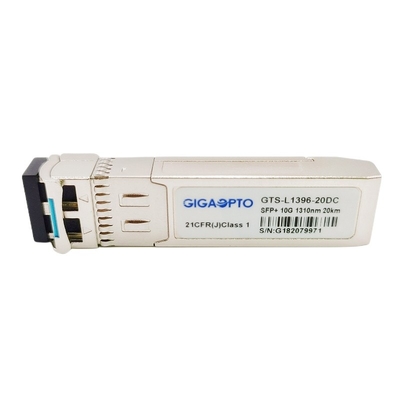

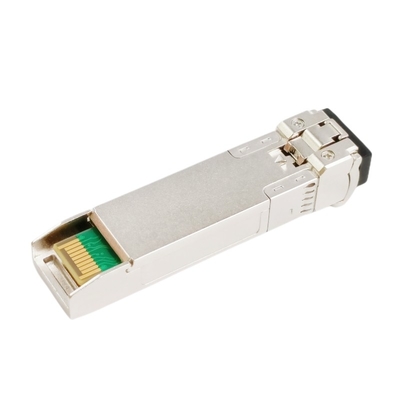

SFP + 10G eLR 20km โมดูลเครื่องรับส่งสัญญาณ SMF LC DOM
คำอธิบาย
โมดูลตัวรับส่งสัญญาณ 10G eLR ได้รับการออกแบบมาเพื่อใช้ในการเชื่อมต่อ 10 กิกะบิตอีเทอร์เน็ตได้ถึง 20 กม. ผ่านเส้นใยโหมดเดี่ยวแบบคู่สาย (SMF) พร้อมขั้วต่อ LC duplexสอดคล้องกับ SFF-8431, SFF-8432 และ IEEE 802.3ae
ตัวรับส่งสัญญาณ 10G eLR SFP+ ประกอบด้วยสองส่วน: ส่วนเครื่องส่งสัญญาณใช้เลเซอร์ DFB หลุมควอนตัมหลายตัวขนาด 1310 นาโนเมตร และเป็นไปตามมาตรฐานเลเซอร์คลาส 1 ตามมาตรฐานความปลอดภัยสากล IEC-60825 ส่วนเครื่องรับใช้เครื่องตรวจจับพรีแอมพลิฟายเออร์ InGaAs แบบบูรณาการ (IDP) ที่ติดตั้งอยู่ ในส่วนหัวแบบออปติคัลและไอซีหลังขยายสัญญาณแบบจำกัด
การตรวจสอบการวินิจฉัยแบบดิจิทัลสามารถทำได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สาย ตามที่ระบุไว้ใน SFF-8472
ใช้พลังงานต่ำและความเร็วสูง ตัวรับส่งสัญญาณ 10G SFP+ นี้เหมาะสำหรับสวิตช์ 10 กิกะบิตอีเทอร์เน็ต (10GbE) เราเตอร์ การ์ดเชื่อมต่อเครือข่าย (NIC) และตัวแปลงสื่อ ฯลฯ
ตัวรับส่งสัญญาณแต่ละตัวได้รับการตรวจสอบและทดสอบด้วยแสง 100% ก่อนจัดส่ง
ข้อมูลจำเพาะ
| บรรจุภัณฑ์ | เอสเอฟพี พลัส | อัตราข้อมูล | 10G |
| ความยาวคลื่นกลาง | 1310nm | การเข้าถึงสูงสุด | 20km |
| ประเภทตัวเชื่อมต่อ | Dual-LC | ประเภทไฟเบอร์ | SMF |
| LD Type | ดีเอฟบี เลเซอร์ | ประเภทผู้รับ | เข็มหมุด |
| TX Power | -6 ~ +1dBm | ความไวของ RX | <-14.4dBm |
| พลังงาน-งบประมาณ | 8.4dB | อัตราการสูญพันธุ์ | >3.5dB |
| การใช้พลังงาน | ≤1.0W | RX โอเวอร์โหลด | >0.5dBm |
| การสนับสนุน DOM | ได้รับการสนับสนุน | ช่วงอุณหภูมิ | คอม |
| OEM/ODM | ได้รับการสนับสนุน | การรับประกัน | 36 เดือน |
| โปรโตคอล | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, ได้มาตรฐาน SFP+ MSA, CPRI, eCPRI | ||
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
ลักษณะทางไฟฟ้าและทางแสง
| ลักษณะไฟฟ้า | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| อุปทานทั้งหมดในปัจจุบัน | ICC | 300 | mA | |||
| เครื่องส่งสัญญาณ | ||||||
| แรงดันไฟขาเข้าที่แตกต่างกันของเครื่องส่งสัญญาณ | 180 | 1200 | mV | |||
| Tx_Fault แรงดันขาออก - สูง | VOH | 2.4 | Vcc | วี | LVTTL | |
| Tx_Fault แรงดันขาออก - ต่ำ | VOL | 0 | 0.4 | วี | LVTTL | |
| Tx_Disable แรงดันไฟฟ้าขาเข้า - สูง | VIH | 2 | Vcc | วี | LVTTL | |
| Tx_Disable แรงดันไฟฟ้าขาเข้า - ต่ำ | VIL | 0 | 0.8 | วี | LVTTL | |
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | 90 | 100 | 110 | Ω | ||
| ผู้รับ | ||||||
| ตัวรับแรงดันขาออกที่แตกต่างกัน | 300 | 850 | mV | |||
| ลักษณะไฟฟ้า | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| LOS แรงดันไฟขาออก - สูง | VOH | 2.4 | Vcc | วี | LVTTL | |
| LOS แรงดันไฟขาออก - ต่ำ | VOL | 0 | 0.4 | วี | LVTTL | |
| อิมพีแดนซ์ดิฟเฟอเรนเชียลเอาท์พุต | 90 | 100 | 110 | Ω | ||
| ลักษณะเครื่องส่งสัญญาณแสง | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| กำลังขับเฉลี่ย | POUT | -6 | +1 | dBm | ||
| ความยาวคลื่นกลาง | λc | 1290 | 1310 | 1330 | นาโนเมตร | |
| ความกว้างสเปกตรัม (-20dB) | ∆λ | 1 | นาโนเมตร | |||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||
| อัตราการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | |||
| เสียงรบกวนความเข้มสัมพัทธ์ | ริน | -128 | เดซิเบล/เฮิรตซ์ | |||
| เวลาขึ้น/ลงของแสง | ตู่R/TF | 28 | 50 | ปล | ||
| บทลงโทษของเครื่องส่งสัญญาณและการกระจาย | TDP | 3.2 | เดซิเบล | |||
| เครื่องส่งสัญญาณปิด Power | POFF | -45 | dBm | |||
| เอาท์พุทตาไดอะแกรม | สอดคล้องกับ IEEE802.3ae | |||||
| ลักษณะตัวรับแสง | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| ความยาวคลื่นกลาง | λc | 1260 | 1610 | นาโนเมตร | ||
| ตัวรับความไว | PSEN | -14.4 | dBm | 1 | ||
| กำลังอิ่มตัวของอินพุต (โอเวอร์โหลด) | PSAT | 0.5 | dBm | |||
| ตัวรับสะท้อนแสง | -12 | เดซิเบล | ||||
| LOS ยกเลิกการยืนยันระดับ | LOSD | -17 | dBm | |||
| LOS ยืนยันระดับ | โลซา | -30 | dBm | |||
| LOS ฮิสเทรีซิส | HY | 0.5 | 6 | เดซิเบล | ||
หมายเหตุ 1.วัดด้วย PRBS231-1 รูปแบบ, @10.3125Gbps, ER=4dB, BER=1x10-12.
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
