รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 10GBASE-LRM2 | อัตราบิต: | 10Gbps |
|---|---|---|---|
| แบบฟอร์มประเภท: | SFP+ | ความยาวคลื่น: | 1310nm |
| สื่อ: | SMF | ส่วนประกอบ: | FP+PIN |
| เข้าถึง: | 2km | ตัวเชื่อมต่อ: | LC ดูเพล็กซ์ |
| คีย์เวิร์ด: | SFP-10G-LRM2 |

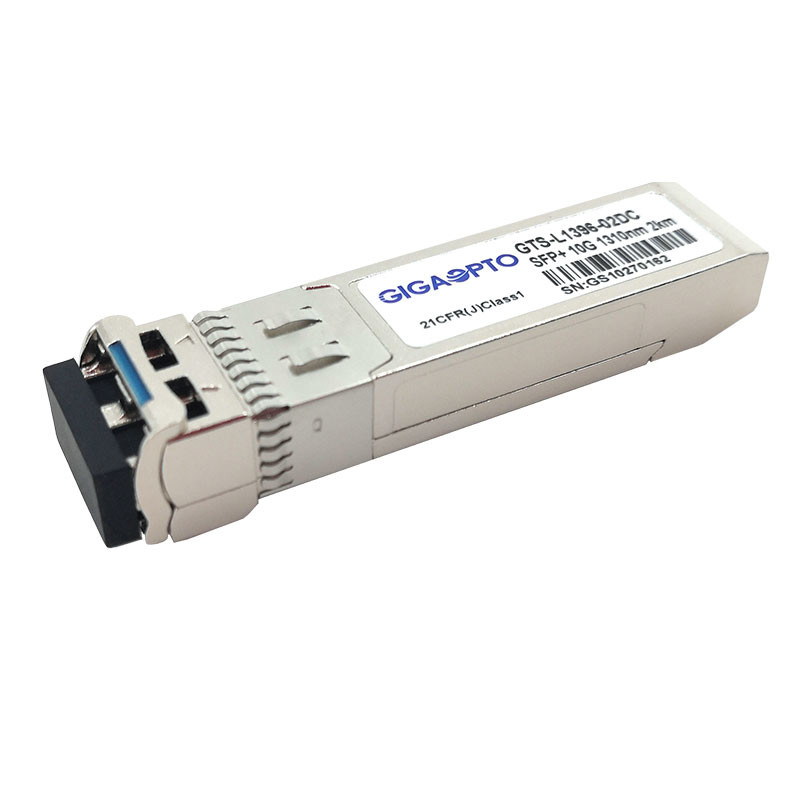

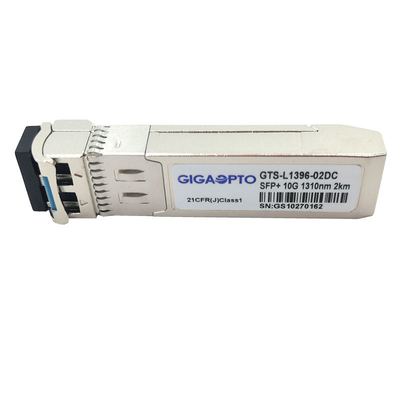

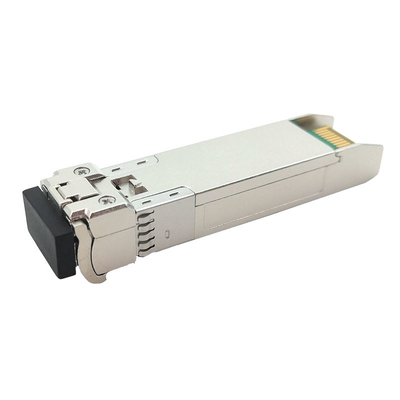

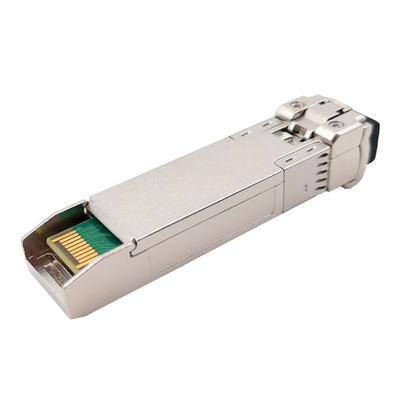

10GBASE LRM2 SFP Plus 1310nm SMF 2km เครื่องรับส่งสัญญาณออปติคอล LC DOM
คำอธิบาย
โมดูลตัวรับส่งสัญญาณ SFP + 10GBASE-LRM2 ประสิทธิภาพสูงและคุ้มราคานี้ ออกแบบมาเพื่อใช้ในอีเทอร์เน็ต 10GBASE ซึ่งรองรับการส่งข้อมูล 2 กม. ผ่านไฟเบอร์โหมดเดี่ยวแบบเกลียวคู่ผ่านขั้วต่อ LC โดยใช้ความยาวคลื่นเล็กน้อยที่ 1310 นาโนเมตร
ตัวรับส่งสัญญาณ SFP + 10G LRM2 นี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ 1310nm FP ที่เชื่อถือได้สูงและโฟโตไดโอด PIN ความไวสูง โมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส 1
ตัวรับส่งสัญญาณนี้สอดคล้องกับ SFF-8431, SFF-8432 และ IEEE 802.3ae 10GBASE-LRมีขั้วต่อชนิดขอบ SFP+ 20 พิน เพื่อให้สามารถใช้งานปลั๊กร้อนได้
การตรวจสอบการวินิจฉัยแบบดิจิทัลสามารถทำได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สาย ตามที่ระบุไว้ใน SFF-8472ใช้พลังงานต่ำ ความเร็วสูง ตัวรับส่งสัญญาณ 10G SFP+ LRM2 นี้ใช้กันอย่างแพร่หลายสำหรับศูนย์ข้อมูล 10G Fibre Channel, SONET และ SDH เป็นต้น
ตัวรับส่งสัญญาณแต่ละตัวได้รับการตรวจสอบและทดสอบความเข้ากันได้ทางแสง 100% ก่อนจัดส่ง
ข้อมูลจำเพาะ
| เทคโนโลยีบรรจุภัณฑ์ | SFP+ | อัตราบิตสูงสุด | 10G |
| ความยาวคลื่น (TX) | 1310nm | ไฟเบอร์รีช | 2km |
| ตัวเชื่อมต่อ | LC ดูเพล็กซ์ | สื่อ | SMF |
| ประเภทเครื่องส่งสัญญาณ | FP Laser | ประเภทผู้รับ | เข็มหมุด |
| กำลังขับ TX | -8.2~-0.5dBm | ความไวของ RX | <-14.4dBm |
| พลัง-งบประมาณ | 6.2dB | อัตราการสูญพันธุ์ | >3.5dB |
| การใช้พลังงาน | ≤1.0W | RX โอเวอร์โหลด | >0.5dBm |
| การสนับสนุน DOM | ใช่ | ช่วงอุณหภูมิ | คอม |
| OEM/ODM | ได้รับการสนับสนุน | ระยะเวลาจำกัดการรับประกัน | 36 เดือน |
| โปรโตคอล | สอดคล้องกับ SFP+ MSA, CPRI, eCPRI | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| ลักษณะไฟฟ้า | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| อุปทานทั้งหมดในปัจจุบัน | ฉันCC | 300 | mA | |||
| เครื่องส่งสัญญาณ | ||||||
| แรงดันไฟขาเข้าที่แตกต่างกันของเครื่องส่งสัญญาณ | 180 | 1200 | mV | |||
| Tx_Fault แรงดันขาออก - สูง | วีโอ้ | 2.4 | Vcc | วี | LVTTL | |
| Tx_Fault แรงดันขาออก - ต่ำ | วีOL | 0 | 0.4 | วี | LVTTL | |
| Tx_Disable แรงดันไฟฟ้าขาเข้า - สูง | วีIH | 2 | Vcc | วี | LVTTL | |
| Tx_Disable แรงดันไฟฟ้าขาเข้า - ต่ำ | วีIL | 0 | 0.8 | วี | LVTTL | |
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | 90 | 100 | 110 | Ω | ||
| ผู้รับ | ||||||
| ตัวรับแรงดันขาออกที่แตกต่างกัน | 300 | 850 | mV | |||
| LOS แรงดันไฟขาออก - สูง | วีโอ้ | 2.4 | Vcc | วี | LVTTL | |
| LOS แรงดันไฟขาออก - ต่ำ | วีOL | 0 | 0.4 | วี | LVTTL | |
| อิมพีแดนซ์ดิฟเฟอเรนเชียลเอาท์พุต | 90 | 100 | 110 | Ω | ||
| ลักษณะเครื่องส่งสัญญาณแสง | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | |
| กำลังขับเฉลี่ย | พีออก | -8.2 | +0.5 | dBm | |||
| ความยาวคลื่นกลาง | λc | 1260 | 1310 | 1360 | นาโนเมตร | ||
| ความกว้างสเปกตรัม | ∆λ | 2.8 | นาโนเมตร | ||||
| อัตราการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||||
| เสียงรบกวนความเข้มสัมพัทธ์ | ริน | -128 | เดซิเบล/เฮิรตซ์ | ||||
| เวลาขึ้น/ลงของแสง | ตู่R/TF | 28 | 50 | ปล | |||
| บทลงโทษของเครื่องส่งสัญญาณและการกระจาย | TDP | 3.2 | เดซิเบล | ||||
| เครื่องส่งสัญญาณปิด Power | พีปิด | -45 | dBm | ||||
| เอาท์พุทตาไดอะแกรม | สอดคล้องกับ IEEE802.3ae | ||||||
| ลักษณะตัวรับแสง | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | |
| ความยาวคลื่นกลาง | λc | 1260 | 1610 | นาโนเมตร | |||
| ตัวรับความไว | พีเซน | -14.4 | dBm | 1 | |||
| กำลังอิ่มตัวของอินพุต (โอเวอร์โหลด) | พีนั่ง | 0.5 | dBm | ||||
| ตัวรับสะท้อนแสง | -12 | เดซิเบล | |||||
| LOS ยกเลิกการยืนยันระดับ | LOSD | -17 | dBm | ||||
| LOS ยืนยันระดับ | โลซา | -30 | dBm | ||||
| LOS ฮิสเทรีซิส | HY | 0.5 | 6 | เดซิเบล | |||
หมายเหตุ 1.วัดด้วย PRBS231-1 รูปแบบ, @10.3125Gbps, ER=4dB, BER=1x10-12.
ความเข้ากันได้
ตัวรับส่งสัญญาณแสงของ Gigaopto แต่ละตัวได้รับการทดสอบในอุปกรณ์โฮสต์เพื่อตรวจสอบความสามารถในการทำงานร่วมกัน และเรารับประกันความเข้ากันได้เต็มรูปแบบ 100% บนอุปกรณ์ที่ระบุพร้อมการรับประกัน 3 ปี
สำหรับ GTS-L1396-02DC นี้ โปรดดูตารางการโต้ตอบ P/Nสำหรับความเข้ากันได้ของผลิตภัณฑ์เพิ่มเติม โปรดติดต่อเราได้ตลอดเวลา
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| แบรนด์ที่เข้ากันได้ | ส่วนจำนวน | แบรนด์ที่เข้ากันได้ | ส่วนจำนวน |
| Gigaopto | GTS-L1396-02DC | ผ้า | 10G-SFPP-LRM2 |
| ซิสโก้ | SFP-10G-LRM2 | Juniper | EX-SFP-10GE-LRM2 |
| เน็ตเกียร์ | AXM764 | ||
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
